ビスマレイミド樹脂

概要
特徴
構造式
種類・代表グレード
成形加工
代表的な物性値又は機械的性質
耐薬品性
製法
詳細な利用用途
関連材料との比較
代表的なメーカー
関連キーワード

概要

項目	内容
材料名	ビスマレイミド樹脂
略記号	BMI
IUPAC	代表モノマー：1,1′-(methylenedi-4,1-phenylene)bis(1H-pyrrole-2,5-dione)
英語名	Bismaleimide Resin / BMI Resin
日本語名	ビスマレイミド樹脂、ビスマレイミド系樹脂、BMI樹脂、マレイミド系熱硬化性樹脂
分類	熱硬化性樹脂、イミド系耐熱樹脂、複合材料用マトリックス樹脂
プラスチック分類	高耐熱熱硬化性樹脂。性能領域はスーパーエンプラ級であるが、熱可塑性スーパーエンプラとは成形機構が異なる。
化学式または代表構造	代表モノマー：C₂₁H₁₄N₂O₄（4,4′-ビスマレイミドジフェニルメタン）
CAS No.	代表例：13676-54-5。BMI樹脂全体は組成物であり、モノマー及び変性成分によりCAS No.が異なる。
構造・主成分	分子内に2個以上のマレイミド基を持つモノマー又はオリゴマーを、付加反応、共重合又は変性して得る三次元架橋樹脂である。
主な用途	航空宇宙用CFRP、耐熱プリプレグ、電子基板、半導体材料、耐熱接着剤、耐熱ワニス、摩擦材、耐熱成形材料

ビスマレイミド樹脂（BMI）は、分子中に2個以上のマレイミド基を持つ化合物を主成分とし、マレイミド基の炭素―炭素二重結合を付加反応させて三次元架橋構造を形成する高耐熱熱硬化性樹脂である。一般に、エポキシ樹脂より高いガラス転移温度と高温機械特性を得やすく、縮合型ポリイミドよりも硬化時の揮発副生成物を抑えやすい。

航空宇宙用CFRP、耐熱プリプレグ、電子基板、半導体パッケージ周辺材料、耐熱接着剤、モーターワニス等に用いられる。実用配合では、ジアリルビスフェノールA、シアネートエステル、エポキシ、熱可塑性樹脂、ゴム、無機フィラー、炭素繊維又はガラス繊維で変性・強化される場合が多い。

BMIという名称は、単一の化学物質ではなく、モノマー、プレポリマー、硬化性配合物及び硬化複合材料を含む広い材料群を指す。材料選定では、モノマー構造、変性剤、硬化触媒、硬化・後硬化条件、繊維含有率、吸湿状態及び使用環境を確認する必要がある。

特徴

項目	内容
長所	高いガラス転移温度、高温剛性、耐熱酸化性、寸法安定性、電気絶縁性、耐油性を得やすい。
短所	未変性硬化物は脆くなりやすく、硬化温度が高い。溶融粘度、ポットライフ、後硬化、残留応力の管理が必要である。
外観	代表モノマーは白色～淡黄色粉末又は結晶。変性樹脂、ワニス、プリプレグは淡黄色～褐色となる場合がある。
耐熱性	一般的な高耐熱系ではTg 230～320℃程度が目安である。測定法、硬化条件、変性成分により差が大きい。
耐薬品性	硬化物は油、燃料、脂肪族炭化水素に比較的良好である。強アルカリ、高温水蒸気、酸化性酸、極性溶剤では確認が必要である。
加工性	粉末、ワニス、プリプレグ、樹脂フィルム、BMC／SMC、コンパウンドとして加工される。一般的な熱可塑性押出・ブローには適さない。
分類上の注意	BMIモノマー、BMIプレポリマー、BMI配合樹脂、BMI-CFRP、BT樹脂を区別する必要がある。

長所

高温下の弾性率、強度、寸法安定性を維持しやすい。
耐熱酸化性、耐油性、電気絶縁性に優れる配合を設計しやすい。
付加硬化型であり、適切な配合では硬化時の揮発副生成物を抑えやすい。
CF、GF、シリカ、アルミナ等との複合化に適する。

短所

未変性硬化物は架橋密度が高く、低破壊靭性となりやすい。
硬化・後硬化温度が高く、熱履歴に耐える金型、治具、被着体が必要である。
未硬化材の保存安定性、ポットライフ、溶剤残留、発熱、ボイドを管理する必要がある。
汎用エポキシやPPSより価格と供給性で不利な場合が多い。

構造式

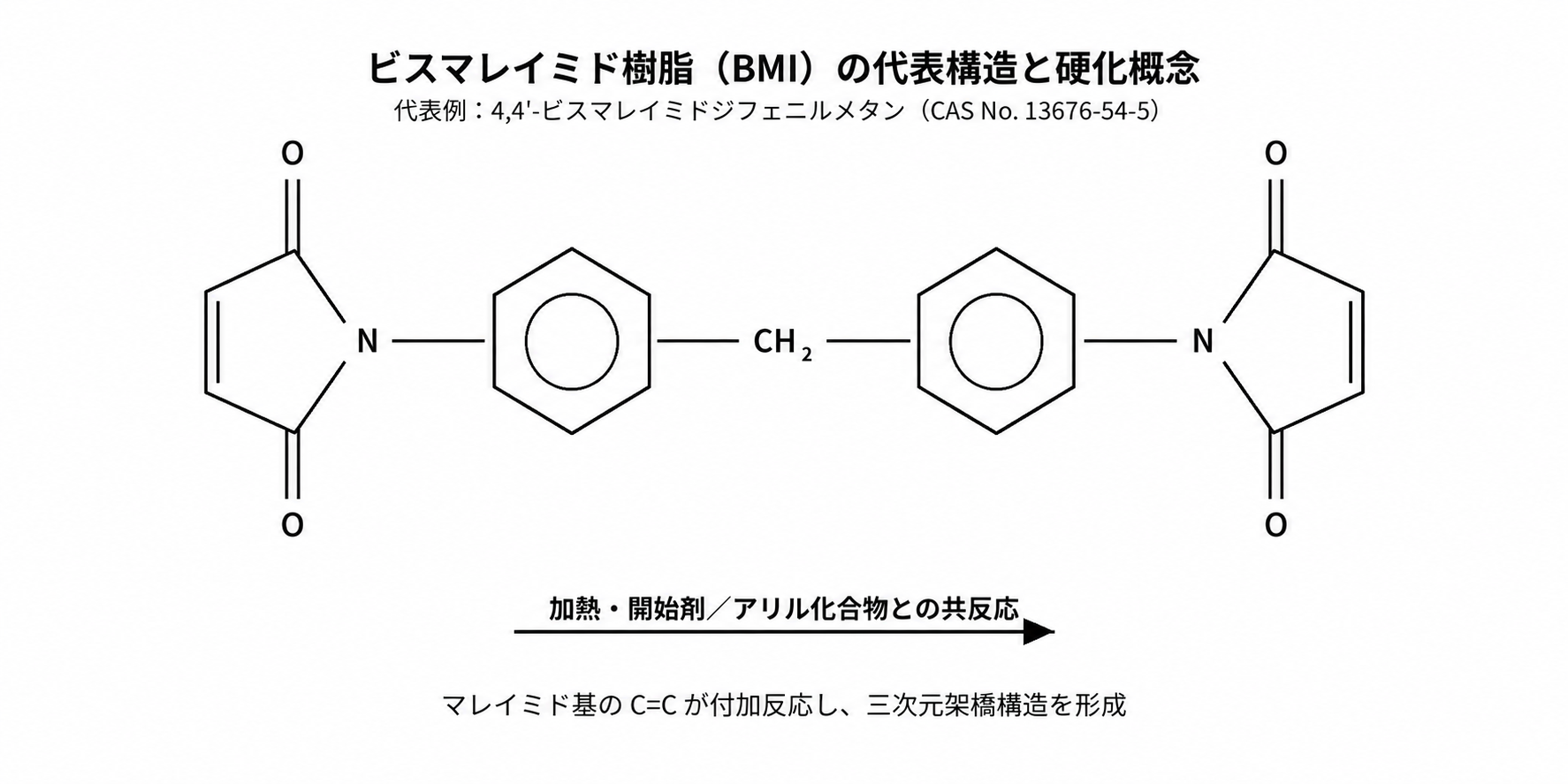

ビスマレイミド樹脂BMIの代表構造式と硬化概念

項目	構造・内容
代表的な構造単位	Maleimide–R–Maleimide。Rは芳香族、脂肪族又はエーテル、スルホン等を含む二価基である。
代表モノマー	4,4′-ビスマレイミドジフェニルメタン、m-フェニレンビスマレイミド、アルキル置換ジフェニルメタンBMI等。
反応部位	各マレイミド環のC=C結合が付加反応に関与する。
硬化構造	C=C付加反応、アリル基との共反応、ラジカル反応等により三次元架橋構造となる。
共重合・変性	BMI-アリル、BMI-CE、BMI-エポキシ、BMI-トリアジン、PES／PEI変性、ゴム変性等。

代表構造図は4,4′-ビスマレイミドジフェニルメタンを模式的に示したものである。実際のBMI樹脂は、中心骨格、置換基、官能基数、プレポリマー化度及び共反応成分により融点、溶解性、硬化温度、Tg、靭性が変化する。

種類・代表グレード

グレード区分	主な改質方法	代表的特徴	主な注意点	主用途
非強化・標準	芳香族BMIを主体とする硬化物	基準となる耐熱性、絶縁性	脆性、成形温度	ワニス、接着剤、成形材料
耐熱	高官能化、高架橋密度、後硬化最適化	高Tg、高温強度	靭性低下、加工窓が狭い	航空宇宙、耐熱構造材
靭性改良	アリル化合物、PES、PEI、ゴム等で変性	破壊靭性、耐クラック性	粘度上昇、Tg低下の可能性	構造用CFRP、接着剤
難燃	芳香族・イミド骨格、必要に応じ難燃剤	自己消火性を付与しやすい	誘電、吸湿、規制確認	電子材料、絶縁部品
GF強化	ガラス繊維20～60質量％程度	剛性、寸法安定性、絶縁性	繊維浮き、異方性	積層板、耐熱成形品
CF強化	炭素繊維50～65質量％程度のプリプレグ例	高比強度、高比剛性、低CTE	導電性、層間破壊、価格	航空宇宙CFRP
無機フィラー充填	シリカ、アルミナ、BN、マイカ等	低CTE、熱伝導、寸法安定性	粘度上昇、工具摩耗	封止、基板、治具
摺動・低摩擦	黒鉛、PTFE、MoS₂等	摩擦摩耗の改善	強度、接着性低下の可能性	軸受、摩擦材
電子材料	BMI-CE、BMI-エポキシ、低イオン設計	高Tg、低誘電、低吸湿設計	配合依存、硬化管理	基板、半導体パッケージ
食品・医療	個別規制対応グレードのみ	特殊用途で検討可能	一般化困難、証明書必須	非接液治具、装置部品

全てのBMI材料に上記グレードが存在するわけではない。食品接触、医療、UL、航空宇宙等の用途は、個別グレードの認証、製造拠点、色、添加剤、硬化条件を含めて確認する必要がある。

成形加工

加工方法	適性	理由	主な注意点
射出成形	△	熱硬化性コンパウンドでは可能である。	バレル内ゲル化、滞留、金型温度、硬化時間を管理する。
押出成形	×	硬化後に再溶融しない。	樹脂フィルムやプリプレグ製造は別工程で行う。
ブロー成形	×	熱可塑性パリソン成形には適さない。	中空品は複合材積層等で設計する。
圧縮成形	◎	BMC、SMC、プリプレグ、積層板に適する。	発熱、ボイド、圧力、離型を管理する。
トランスファー成形	○	電子材料・成形用コンパウンドで適用可能である。	流動性、ゲルタイム、バリに注意する。
オートクレーブ成形	◎	CFRPプリプレグの代表的成形法である。	真空度、加圧、昇温速度、後硬化を管理する。
RTM・VaRTM	○	低粘度設計のBMI系で適用可能である。	含浸粘度とポットライフを確認する。
真空成形	×	硬化済みシートの熱成形には不向きである。	真空バッグ成形とは区別する。
切削加工	○	硬化板、積層板、複合材を加工できる。	欠け、層間剥離、粉じん、工具摩耗に注意する。
接着	○	耐熱接着剤として使用される。	被着体表面処理、硬化収縮、熱膨張差を確認する。
塗装・ワニス	○	耐熱ワニス、含浸材、コーティングに利用される。	溶剤、乾燥、膜厚、硬化度を管理する。
3Dプリント	△	研究・特殊用途に限定される。	一般的な市販FDM材料ではない。

評価基準：◎非常に適する、○概ね適する、△条件付き、×一般に不適、－評価困難である。

代表的な成形条件

項目	代表値又は範囲	単位	備考
予備乾燥	要否は供給形態による	－	粉末、フィラー、プリプレグの吸湿状態を確認する。
推奨乾燥温度	80～120	℃	一般的な目安。反応性低下や酸化を避ける。
推奨乾燥時間	2～6	h	厚み、包装状態、含水率により調整する。
許容含水率	データなし	%	メーカー指定値を確認する。
予備加熱	100～160	℃	粘度低下、含浸性改善のため実施する場合がある。
金型温度	160～220	℃	圧縮・トランスファー成形の一般的目安。
硬化温度	170～230	℃	段階硬化を採用する場合が多い。
硬化時間	1～6	h	肉厚、触媒、配合、成形法により変化する。
後硬化温度	230～280	℃	高Tg化と残存反応低減を目的とする。
後硬化時間	2～12	h	酸化防止のため昇降温速度も確認する。
成形収縮率・流動方向	0.1～0.8	%	未強化、充填材量、繊維配向に依存する。
成形収縮率・流動直角方向	0.1～1.0	%	異方性を含む一般的目安。
滞留時間	最小化	－	局所ゲル化、焦げ、ガス発生を防ぐ。
アニール	後硬化を兼ねる	－	実質的には規定後硬化サイクルを適用する。

成形条件は材料群の一般的目安であり、特定メーカーのグレード条件を代替しない。特に高温硬化型BMIは、ゲル化開始前の含浸粘度、厚肉部の反応発熱、昇温速度、真空度、圧力、後硬化時の熱酸化を同時に管理する必要がある。

代表的な物性値又は機械的性質

下表は原則として非強化・無充填・十分に硬化及び後硬化したBMI硬化物の代表値又は代表範囲である。特定メーカーの保証値ではない。比較機能へ登録する場合は、代表値、下限、上限、規格、温度、材料状態、信頼度を別フィールドとして保持することが望ましい。

項目	単位	代表値	代表範囲	試験規格	試験温度	材料状態	備考	信頼度
密度	g/cm³	1.25	1.20～1.35	ISO 1183相当	23℃	硬化物・無充填	代表範囲	B
比重	無次元	1.25	1.20～1.35	代表値、規格不明	23℃	硬化物・無充填	密度と同等の目安	C
吸水率・24時間	%	0.8	0.3～1.5	ASTM D570相当	23℃	硬化物	配合・後硬化依存	C
引張強さ・破断	MPa	80	60～110	ISO 527／ASTM D638相当	23℃	硬化物・無充填	未変性は脆性破断	B
引張弾性率	GPa	4.0	3.0～5.5	ISO 527相当	23℃	硬化物・無充填	配合依存	B
引張破断伸び	%	2.0	1.0～4.0	ISO 527相当	23℃	硬化物・無充填	靭性改良で上昇	B
曲げ強さ	MPa	120	90～170	ISO 178相当	23℃	硬化物・無充填	代表範囲	B
曲げ弾性率	GPa	4.0	3.0～5.5	ISO 178相当	23℃	硬化物・無充填	引張弾性率と混同しない	B
アイゾット衝撃強さ・ノッチ付き	kJ/m²	3	1～8	ISO 180相当	23℃	硬化物・無充填	ASTMのJ/m値とは別物	C
ガラス転移温度	℃	270	230～320	DMA又はDSC	－	十分に後硬化	測定法で差が出る	B
融点	℃	該当なし	該当なし	－	－	熱硬化物	三次元架橋構造	A
熱分解開始温度	℃	370	350～420	TGA、雰囲気依存	－	硬化物	空気／窒素で差	C
荷重たわみ温度・1.80 MPa	℃	260	230～310	ISO 75相当	－	硬化物	グレード依存	C
連続使用温度	℃	230	200～260	長期熱老化評価	－	硬化物	要求寿命・雰囲気依存	C
短時間耐熱温度	℃	300	280～350	代表値、規格不明	－	硬化物	荷重なし短時間の目安	D
熱伝導率	W/(m・K)	0.25	0.20～0.35	代表値、規格不明	23℃	無充填	フィラーで上昇	C
線膨張係数	10⁻⁵/K	5.0	3.5～7.0	TMA	Tg未満	無充填硬化物	繊維強化で低下	B
体積抵抗率	Ω・cm	1E15	1E14～1E16	IEC 60093相当	23℃	乾燥状態	吸湿で低下	B
絶縁破壊強さ	kV/mm	18	12～25	IEC 60243相当	23℃	硬化物	厚さ依存	C
比誘電率・1 MHz	無次元	3.7	3.2～4.2	IEC 60250相当	23℃	乾燥状態	BMI-CE系は低下可能	B
誘電正接・1 MHz	無次元	0.012	0.005～0.025	IEC 60250相当	23℃	乾燥状態	配合・吸湿依存	C
限界酸素指数・LOI	%	34	30～40	ISO 4589相当	23℃	硬化物	難燃剤で変化	C
UL 94燃焼性	等級	グレード依存	HB～V-0	UL 94	－	個別認証グレード	厚さ・色・配合で異なる	A

強化・充填BMIの代表物性

材料区分	強化材・含有率	項目	単位	代表範囲	備考
GF強化BMI	GF 30～60質量％	密度	g/cm³	1.6～1.9	繊維量依存
GF強化BMI	GF 30～60質量％	引張強さ	MPa	150～400	配向・積層構成依存
GF強化BMI	GF 30～60質量％	曲げ弾性率	GPa	10～30	積層板を含む目安
CF強化BMI	CF 50～65質量％	密度	g/cm³	1.45～1.65	プリプレグ複合材の目安
CF強化BMI	CF 50～65質量％	引張強さ・繊維方向	MPa	500～1500	繊維種、積層、含有率依存
CF強化BMI	CF 50～65質量％	引張弾性率・繊維方向	GPa	50～140	積層構成依存
無機フィラーBMI	シリカ・アルミナ等	線膨張係数	10⁻⁵/K	1～4	充填率と粒径依存

短時間の引張強さ又は曲げ強さを、そのまま長期設計許容応力として使用してはならない。高温、吸湿、繰返し荷重、熱サイクル、切欠き、繊維方向及び層間方向を考慮し、クリープ、疲労、層間せん断及び残存強度を確認する必要がある。

燃焼性・電気特性の注意

UL 94等級は材料名だけで一律に決まらず、グレード、試験片厚さ、色、難燃剤、フィラー、繊維量により異なる。誘電率と誘電正接は周波数、温度、吸湿状態に依存するため、1 MHzの代表値だけで高速通信用途を判断せず、実使用周波数帯で測定する必要がある。

耐薬品性

下表は十分に硬化したBMI硬化物の一般的傾向である。評価は配合、硬化度、後硬化、繊維・フィラー、濃度、温度、接触時間、応力、薬品純度及び添加剤により変化する。実部品では重量、寸法、外観、Tg、引張又は曲げ強度、接着界面及び絶縁特性の保持率を測定する必要がある。

薬品名	分類	濃度	温度	接触時間	状態	評価	主な劣化形態	備考
水	純水	－	23℃	24 h～30日	浸漬・無応力	○	吸水、わずかな寸法変化	長期では重量変化とTg保持率を確認する。
温水・熱水	純水	－	60～100℃	24～1000 h	浸漬	△	吸水、加水分解、界面劣化	高温ほど劣化が加速する。
水蒸気	飽和蒸気	－	121℃以上	サイクル	無応力／応力	△～×	加水分解、クラック、層間剥離	オートクレーブ耐久は個別評価が必要である。
塩酸	塩酸	10 wt%以下	23℃	24～168 h	浸漬	○	表面変化、強度低下の可能性	高濃度・高温は再評価する。
硫酸	硫酸	10 wt%以下	23℃	24～168 h	浸漬	○～△	酸化・加水分解	濃硫酸・高温では不適となり得る。
硝酸	硝酸	10 wt%以下	23℃	短時間	浸漬	△	酸化、変色、脆化	濃度・温度上昇で悪化する。
酢酸	酢酸	10 wt%以下	23℃	24～168 h	浸漬	○	膨潤、表面変化	濃酢酸・高温は確認する。
水酸化ナトリウム	NaOH	5 wt%以下	23℃	24～168 h	浸漬	△	イミド環の加水分解	高濃度、高温、長時間では×寄りとなる。
水酸化カリウム	KOH	5 wt%以下	23℃	24～168 h	浸漬	△	加水分解、強度低下	応力下使用を避ける。
アンモニア水	NH₃水	10 wt%以下	23℃	24～168 h	浸漬	○～△	吸水、表面変化	濃度と温度を確認する。
メタノール	低級アルコール	100%	23℃	24～168 h	浸漬	○～△	吸収、可塑化	長期浸漬では寸法変化を測定する。
エタノール	低級アルコール	100%	23℃	24～168 h	浸漬	○	軽微な膨潤の可能性	未硬化・半硬化材は不適である。
IPA	低級アルコール	100%	23℃	短時間～168 h	接触・浸漬	○	表面変化の可能性	洗浄用途は応力状態を確認する。
グリセリン	多価アルコール	100%	23～80℃	24～168 h	浸漬	○	高温で浸透	温度上昇時は確認する。
MMB	高級アルコール系溶剤	100%	23℃	24～168 h	浸漬	△	膨潤、可塑化	グレード差が大きい。
アセトン	ケトン	100%	23℃	短時間～168 h	接触・浸漬	△	膨潤、軟化	低架橋・半硬化材で悪化する。
MEK	ケトン	100%	23℃	短時間～168 h	接触・浸漬	△	膨潤、表面荒れ	接着界面も確認する。
酢酸エチル	エステル	100%	23℃	24～168 h	浸漬	△	膨潤、抽出	長期連続接触は避ける。
THF	エーテル	100%	23℃	24～168 h	浸漬	△～×	強い膨潤、浸透	実配合での試験が必須である。
トルエン	芳香族炭化水素	100%	23℃	24～168 h	浸漬	○	軽微な膨潤	高温長期は確認する。
キシレン	芳香族炭化水素	100%	23℃	24～168 h	浸漬	○	軽微な膨潤	塗膜では密着低下に注意する。
n-ヘキサン	脂肪族炭化水素	100%	23℃	24～168 h	浸漬	◎	影響小	添加剤抽出は確認する。
ジクロロメタン	ハロゲン化炭化水素	100%	23℃	短時間～168 h	浸漬	△～×	強い膨潤、応力割れ	推奨しにくい。
ガソリン	燃料	市販組成	23～60℃	168 h以上	浸漬・応力	○～△	膨潤、添加剤影響	芳香族分・アルコール混合で変化する。
ジェット燃料	燃料	規格組成	23～80℃	168～1000 h	浸漬・応力	○	膨潤、強度低下	航空規格による実試験を行う。
鉱物油	潤滑油	市販組成	23～150℃	168～1000 h	浸漬	◎～○	添加剤影響、酸化油影響	高温酸化油は個別確認する。
エステル系作動油	作動油	市販組成	23～150℃	168 h以上	浸漬	△	膨潤、界面劣化	航空用途では規格液で評価する。
過酸化水素	酸化剤	3～10 wt%	23℃	24～168 h	浸漬	△	酸化、変色、脆化	高濃度・高温は×となり得る。
次亜塩素酸ナトリウム	酸化剤	有効塩素0.1～1 wt%	23℃	短時間	接触	△	酸化、表面劣化	pH、濃度、温度を管理する。
海水	塩水	約3.5 wt%塩	23～60℃	168～1000 h	浸漬	○	吸水、界面劣化	繊維複合材は界面保持率を確認する。

SP値（溶解度パラメータ）

項目	内容
代表的なSP値	約26～28 MPa^1/2を参考範囲とする。BMIは架橋硬化物であり、単一の厳密値として一般化しにくい。
適用上の注意	SP値は未硬化樹脂又は硬化物への溶剤親和性・膨潤傾向の目安である。加水分解、酸化、応力割れ、添加剤抽出、拡散速度、架橋密度を表現できない。

溶解性の目安

SP値差	溶解・膨潤の目安	判定
0～2	膨潤・軟化しやすい	×
2～5	条件により膨潤する	△
5～8	短時間接触では比較的安定	○
8以上	溶解・膨潤しにくい	◎

SP値から見た耐溶剤性

薬品名	SP値 MPa^1/2	BMIとの差	評価	備考
水	47.9	約20～22	○～△	SP差は大きいが、高温水では加水分解を考慮する。
エタノール	26.0	約0～2	○～△	硬化架橋体であり、SP差だけで溶解を断定できない。
IPA	23.5	約3～5	○～△	短時間洗浄は可能な場合が多い。
アセトン	20.1	約6～8	△	浸透性が高く、膨潤確認が必要である。
MEK	19.0	約7～9	△	長時間接触で軟化・表面変化に注意する。
酢酸エチル	18.6	約8～10	△～○	配合・硬化度により差が出る。
トルエン	18.2	約8～10	○	高温長期では膨潤を確認する。
n-ヘキサン	14.9	約11～13	◎	一般に影響は小さい。
ジクロロメタン	20.2	約6～8	△～×	SP差以上に浸透性と応力割れを考慮する。

SP値差による評価と実際の耐薬品性が一致しない場合、実測を優先する。特にエタノールはSP値がBMIの推定値に近いが、十分に架橋した硬化物は直ちに溶解しない。一方、ジクロロメタンはSP値差が中程度でも高い浸透性により膨潤や応力割れを起こす場合がある。

環境応力割れ・ESC

BMI硬化物は熱可塑性非晶樹脂ほど典型的なESC材料ではないが、未硬化部、低架橋部、接着界面、切欠き、圧入部、ボルト締結部では、溶剤浸透と残留応力が重なることでクラックが生じる場合がある。実部品では定ひずみ又は定荷重下で薬品暴露を行い、外観、クラック発生時間及び残存強度を確認する。

製法

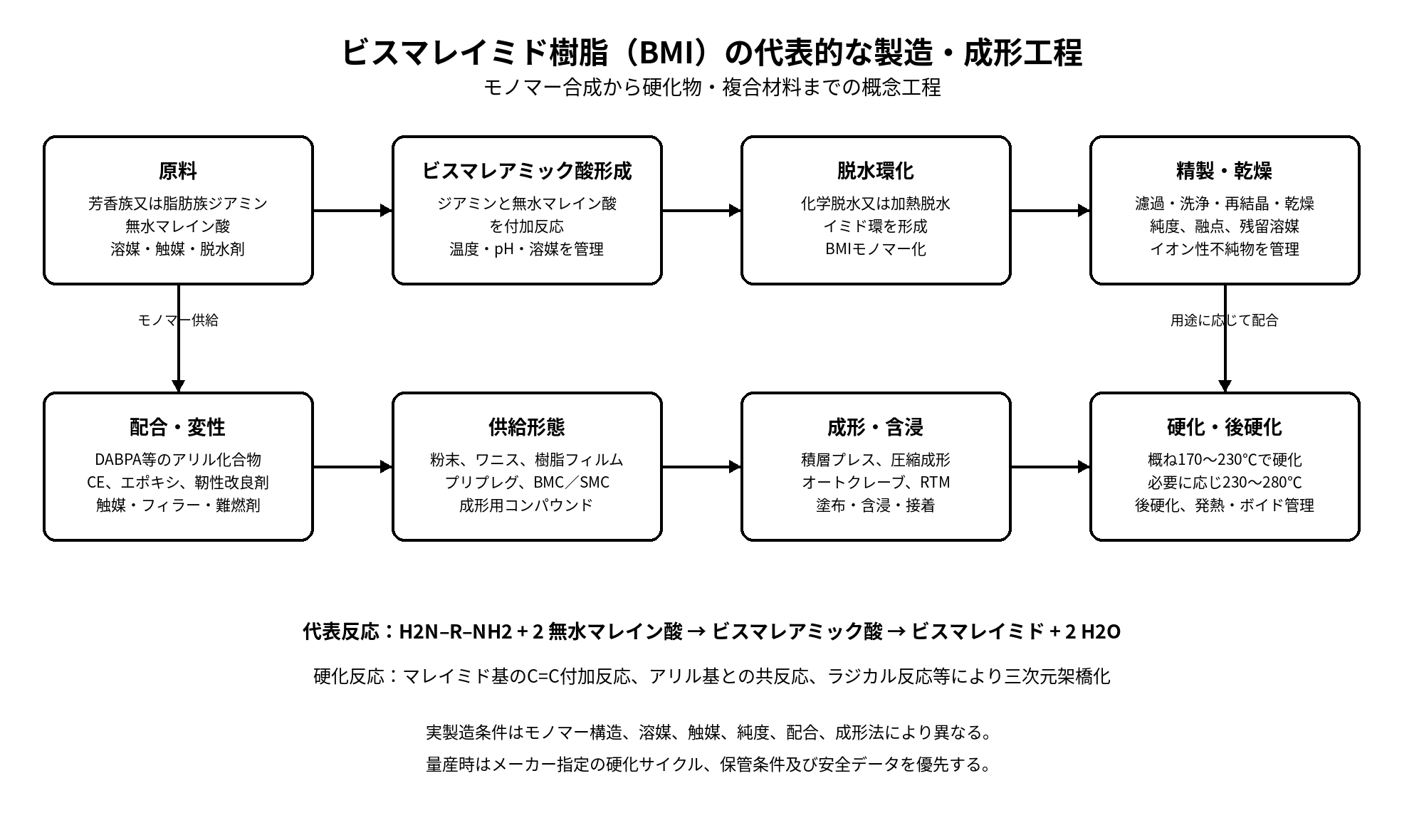

ビスマレイミド樹脂BMIの製造工程

工程	内容
原料	芳香族又は脂肪族ジアミン、無水マレイン酸、溶媒、触媒、脱水剤、変性成分を用いる。
ビスマレアミック酸形成	ジアミンのアミノ基と無水マレイン酸を反応させ、ビスマレアミック酸中間体を形成する。
脱水環化	化学脱水又は加熱脱水によりイミド環を形成し、ビスマレイミドモノマーを得る。
精製	濾過、洗浄、再結晶、乾燥等により残留酸、溶媒、イオン性不純物を低減する。
配合・プレポリマー化	DABPA、CE、エポキシ、触媒、靭性改良剤、難燃剤、フィラー等を配合する。必要に応じ部分反応させる。
供給形態	粉末、ワニス、樹脂フィルム、プリプレグ、BMC／SMC、成形用コンパウンドとして供給される。
硬化	一般に170～230℃程度で架橋させ、必要に応じ230～280℃程度で後硬化する。

代表的な反応式

H₂N–R–NH₂ ＋ 2 無水マレイン酸 → ビスマレアミック酸 → Maleimide–R–Maleimide ＋ 2 H₂O

硬化時にはマレイミド基のC=C結合が付加反応し、単独重合又はアリル基、シアネート基、エポキシ系反応成分等との共反応により三次元架橋構造を形成する。実際の反応機構は配合と触媒により複数経路が競合するため、一つの反応式だけで全てを表すことはできない。

詳細な利用用途

用途分野	主な使用例	選定理由	主な注意点
航空宇宙	CFRPプリプレグ、エンジン周辺構造材、耐熱パネル	高Tg、高温剛性、低クリープ	層間靭性、熱酸化、吸湿、認定硬化サイクル
電気・電子	高耐熱積層板、絶縁ワニス、耐熱コイル含浸	絶縁性、耐熱性、寸法安定性	誘電損失、イオン不純物、吸湿後特性
半導体・通信	パッケージ基板、封止周辺材、高周波積層材	高Tg、低CTE、低誘電設計	反り、アウトガス、銅箔密着、CAF
自動車	モータ周辺、摩擦材、エンジン近傍、耐熱接着	耐油性、高温強度	振動、熱サイクル、燃料・油添加剤
機械部品	耐熱治具、摺動部品、絶縁部品	高温剛性、寸法安定性	切欠き脆性、摩耗、切削欠け
医療	滅菌装置周辺治具、分析装置部品	耐熱性、寸法安定性	生体適合、滅菌耐久、溶出
食品機械	非接液耐熱治具、断熱・絶縁部品	耐熱・耐油性	食品接触規制、洗浄薬品
建築・設備	特殊耐熱絶縁材、難燃複合材	耐熱・難燃性	高価格、屋外耐候性
塗料・接着	耐熱ワニス、耐熱構造接着剤、耐食被膜	高温接着保持、耐溶剤性	被着体処理、硬化収縮、塗膜脆性

用途別選定

用途	適性	理由・注意点
ギア	△	高温剛性は有利だが、脆性と加工コストに注意する。
軸受・ブッシュ	△	摺動改質グレードで検討可能。摩耗条件を確認する。
ポンプ・バルブ部品	△	耐熱・耐油性は有利だが、薬液と圧力条件を確認する。
シール・Oリング	×	硬質熱硬化樹脂であり、弾性シール用途には不向きである。
チューブ・ホース	×	一般的な可とうチューブには不向きである。
フィルム・シート	△	樹脂フィルムや積層材として可能だが、熱可塑性フィルムとは異なる。
電気コネクタ・絶縁部品	○	高Tg、絶縁性、寸法安定性が有利である。
電子部品筐体	△	性能は高いが価格と量産成形性に制約がある。
自動車エンジンルーム	○	高温・油環境に適する場合がある。振動と熱サイクルを確認する。
燃料系部品	○～△	燃料適合性は良好な場合があるが、混合燃料・添加剤で確認する。
食品機械部品	△	非接液耐熱治具等に限定されやすい。規制適合を確認する。
医療機器部品	△	特殊治具等で検討可能。生体適合性を個別確認する。
半導体製造装置部品	○	高耐熱、低CTE、絶縁性が有利。アウトガスとイオン純度を確認する。
真空装置部品	○	十分な後硬化と低アウトガス配合が必要である。
建築部材	△	高性能だがコストが高く、特殊用途に限定される。
接着剤	○	耐熱構造接着剤として有用である。被着体処理と靭性を確認する。
塗料・コーティング	○	耐熱ワニス、耐食コーティングに適用可能である。
複合材料マトリックス	◎	BMIの代表用途であり、高温CFRPに適する。

用途別評価は材料群としての一般的傾向である。実使用では、グレード、温度、濃度、荷重、応力、湿度、寿命、法規制、試験片形状、成形条件を確認する必要がある。

接合・表面処理適性

方法	適性	注意点
接着剤接合	○	BMI系又は高耐熱エポキシ系接着剤を用い、表面研磨、脱脂、プラズマ処理等を検討する。
機械締結	○	座面圧、切欠き、穴周辺の層間剥離、熱膨張差に注意する。
インサート	△	硬化収縮と熱膨張差による割れを避けるため、形状と予熱を最適化する。
超音波溶着	×	熱硬化物で再溶融しないため一般に不適である。
レーザー溶着	×	母材同士の溶融接合には不向きである。
塗装	○	表面清浄度、離型剤残留、粗化、プライマーを確認する。
めっき・蒸着	○～△	プラズマ処理、粗化、シード層等が必要な場合がある。

寸法精度・設計特性

BMI硬化物は一般に成形収縮とクリープが小さく、GF、CF、無機フィラーでさらに低CTE化できる。一方、繊維配向、積層構成、樹脂含有率、後硬化収縮により異方性と反りが生じる。ねじ締結、圧入、インサートでは局部応力を避け、座金、面取り、十分な肉厚、緩和形状を設ける。設計許容応力は短時間強度ではなく、使用温度、寿命、疲労、クリープ、吸湿後物性及び安全率から設定する。

品質・成形不良

不良	主原因	発生しやすい条件	影響	主な対策
ボイド	溶剤・水分残留、急速硬化、脱泡不足	厚肉、急昇温、高粘度	内部欠陥、強度低下、絶縁低下	真空脱泡、段階昇温、含水管理
未硬化・低Tg	配合比ずれ、硬化不足、触媒失活	低温、短時間、厚肉内部	べたつき、耐薬品性低下	DSC／DMA確認、後硬化条件最適化
ガス焼け・変色	局所過熱、滞留、酸化	成形機内滞留、高温空気中	黒点、黄褐色化、脆化	滞留短縮、窒素雰囲気、温度均一化
反り	繊維配向、収縮差、熱膨張差	非対称積層、急冷	寸法不良、接合不良	対称積層、冷却制御、治具固定
層間剥離	含浸不足、ボイド、界面汚染	CFRP/GFRP、熱サイクル	剛性・疲労寿命低下	表面処理、真空度管理、超音波検査
繊維浮き	樹脂不足、流動不良、圧力不足	GF/CF強化品	外観低下、局所強度低下	樹脂量、圧力、成形温度を調整
金型汚れ・プレートアウト	低分子成分、離型剤、揮発分	長期連続成形	外観不良、離型不良	材料保管、金型清掃、配合最適化

注意点・劣化故障モード

劣化現象	主な原因	発生しやすい条件	外観・性能への影響	予防策	推奨確認試験
熱酸化劣化	高温空気、長期暴露	200℃以上、薄肉、酸素供給	変色、質量減少、脆化	酸化防止設計、温度低減、遮酸素	熱老化後の質量・強度・Tg測定
加水分解	水、蒸気、アルカリ	高温高湿、熱水、強アルカリ	Tg低下、強度低下、界面剥離	低吸湿配合、後硬化、バリア設計	85℃/85%RH、熱水、蒸気サイクル
応力割れ	残留応力と溶剤の併用	切欠き、圧入、溶剤洗浄	クラック、急速破壊	応力低減、面取り、薬品変更	定ひずみ薬品暴露試験
疲労破壊	繰返し荷重、層間欠陥	振動、熱サイクル、CFRP	剛性低下、剥離	積層設計、欠陥検査、安全率	S-N試験、熱機械疲労試験
クリープ破壊	長期荷重、高温	Tg近傍、高応力	永久変形、締結力低下	設計応力低減、繊維強化	温度別クリープ試験
アウトガス	残留溶媒、未反応成分	真空、高温、厚肉	汚染、接着・光学不良	低揮発配合、十分な後硬化	TML/CVCM又はGC-MS試験
金属腐食	イオン性不純物、酸性残渣	高湿、電子材料	導体腐食、絶縁低下	低イオン材料、洗浄、封止設計	イオン抽出、85/85バイアス試験

法規制・認証

項目	一般的な位置づけ	確認事項
RoHS	一般に対応可能な配合が存在する。	個別グレード、添加剤、顔料、製造拠点の適合証明を確認する。
REACH／SVHC	EU供給品では登録・SVHC情報の確認が必要である。	モノマー、残留溶媒、添加剤を含めてSDS・含有証明を確認する。
TSCA	一部BMI化合物は登録情報が公開されている。	対象化学物質と用途ごとに最新インベントリを確認する。
UL認証	V-0等の認証グレードが存在する場合がある。	材料群全体の認証ではない。厚さ、色、配合を確認する。
FDA／EU食品接触／日本食品衛生法	一般用途としての適合を断定できない。	適合グレード、溶出条件、接触温度、食品種を個別確認する。
USP Class VI／ISO 10993	一般的BMI材料の標準認証ではない。	医療用途では個別グレードと完成品評価が必要である。
航空宇宙規格	プリプレグ・複合材で個別材料規格が設定される。	樹脂名だけでなく、繊維、積層、硬化サイクル、認定供給元を確認する。
ハロゲンフリー	BMI骨格自体は通常ハロゲンを必須としない。	難燃剤、触媒、添加剤を含む配合全体で確認する。

環境・リサイクル性・価格・供給性

項目	評価	内容
熱可塑性／熱硬化性	熱硬化性	硬化後は再溶融しない。
マテリアルリサイクル	低い	粉砕材の充填材利用は可能性があるが、物性低下と品質管理が課題である。
ケミカルリサイクル	研究・限定的	架橋構造のため一般化された回収プロセスは限定的である。
サーマルリサイクル	可能だが管理が必要	窒素含有樹脂であり、適切な燃焼・排ガス処理が必要である。
再生材利用	一般化困難	航空宇宙・電子高信頼用途ではトレーサビリティ要求が高い。
生分解性	なし	バイオベース性とも別概念である。
価格区分	高価格～極めて高価格	高純度モノマー、特殊配合、プリプレグ、認証品で高くなる。
供給性	限定的～専門流通	国内ではモノマー、樹脂原料、プリプレグ等の専門供給が中心である。

比較用評価スコア

評価項目	スコア	評価理由
引張強度	4	無充填硬化物でも高く、CF複合材では非常に高い。
剛性	5	芳香族骨格と高架橋密度により高温剛性に優れる。
衝撃強度	2	未変性系は脆く、靭性改良が必要になりやすい。
耐熱性	5	Tg 230～320℃級を狙える。
低温特性	3	剛性は維持するが、脆性評価が必要である。
耐薬品性	4	油・燃料・炭化水素に良好。アルカリ、蒸気、極性溶剤は注意。
耐候性	3	配合・顔料・保護層に依存する。
耐加水分解性	2	高温水、蒸気、アルカリでイミド環の劣化に注意する。
寸法安定性	5	低収縮・低クリープで、繊維・フィラー強化によりさらに向上する。
低吸水性	4	多くの高耐熱樹脂より低吸湿設計が可能だが、配合差がある。
摺動性	3	標準材は一般的であり、摺動改質で改善可能である。
電気絶縁性	4	高抵抗・高絶縁破壊強さを得やすい。
難燃性	4	芳香族・イミド骨格により難燃設計しやすい。
透明性	1	一般に淡色～褐色で、透明光学用途は限定的である。
成形加工性	2	高温硬化とポットライフ管理が必要である。
切削加工性	3	硬化物は加工可能だが、欠けと工具摩耗に注意する。
接着性	3	耐熱接着剤として有用だが、エポキシほど汎用的ではない。
リサイクル性	1	熱硬化性で再溶融できない。
価格優位性	1	専門材料であり、一般に高価格である。

スコアは5：非常に優れる、4：優れる、3：標準的、2：やや劣る、1：劣る、0：評価不能又はデータなしである。特定グレードの最高値ではなく、BMI材料群全体の一般的傾向を示す。

推奨確認試験

実薬品浸漬試験：使用薬品の実濃度、最低・最高温度、24時間、168時間、1000時間を基本に、重量、寸法、外観、Tg及び強度保持率を確認する。
応力負荷下耐薬品試験：実部品の残留応力又は設計応力を模擬し、クラック発生時間を確認する。
高温高湿試験：85℃・85%RHで500～2000時間を目安に、吸湿量、絶縁、層間強度及びTgを測定する。
熱老化試験：連続使用温度候補で1000時間以上保持し、質量、色差、強度、弾性率及びTgを評価する。
熱サイクル試験：最低使用温度から最高使用温度までの繰返しで、反り、クラック、界面剥離を確認する。
クリープ・疲労試験：実荷重、実温度、実方向で長期変形及び破壊寿命を確認する。
アウトガス試験：真空・半導体用途ではTML、CVCM又はGC-MSにより残留揮発分を評価する。
実成形試験：含浸性、ボイド、硬化度、反り、層間欠陥、寸法を実金型・実厚みで確認する。

比較材料	特徴	ビスマレイミド樹脂との違い
エポキシ樹脂	接着性、靭性、加工性、コストバランスに優れる。	BMIはより高Tg・高温剛性を得やすいが、成形温度と脆性で不利である。
ポリイミド	極めて高い耐熱性、フィルム形成性、耐放射線性を持つ。	BMIは付加硬化型で揮発副生成物を抑えやすく、複合材成形性を確保しやすい。
シアネートエステル樹脂	低誘電、低吸湿、高耐熱に優れる。	BMIは高温機械特性に優れ、CEは高周波電気特性で有利な場合がある。共変性系も多い。
ビスマレイミドトリアジン樹脂	BMIとトリアジン系成分を組み合わせた電子材料用樹脂である。	BTは基板・半導体パッケージ用途に最適化され、純BMIより誘電・加工性を調整しやすい。
フェノール樹脂	難燃性、耐熱性、価格に優れる古典的熱硬化樹脂である。	BMIは高温機械特性と複合材性能で優れるが、価格は高い。
PEEK	高耐熱・高靭性の熱可塑性スーパーエンプラである。	PEEKは再溶融成形、溶着、リサイクルが可能で、BMIは硬化後の高温剛性に優れる。
PPS	耐薬品性、難燃性、量産射出成形性に優れる。	PPSは量産性と耐薬品性で有利、BMIは高温CFRPと高Tg領域で有利である。
LCP	低吸湿、薄肉流動、低反りに優れる。	LCPは精密射出成形向け、BMIは熱硬化積層・複合材向けである。

代表的なメーカー

メーカー	代表製品・ブランド	概要
大和化成工業株式会社	BMI-1000、BMI-3000、BMI-4000、BMI-5100等	多層積層板、耐熱成形材料、ワニス、接着剤等の原料用ビスマレイミド類を供給する。
ケイ・アイ化成株式会社	BMI、BMI-70、BMI-80	4,4′-ジフェニルメタンBMI、アルキル置換BMI、ビスフェノールAエーテル型BMI等を扱う。
JFEケミカル株式会社	JBM-200N	高耐熱性付与用のビスマレイミド化合物。電子材料用途の開発品として公開されている。
三菱ガス化学株式会社	BT材料	ビスマレイミドトリアジン系の半導体パッケージ基板材料を展開する。純BMI樹脂とは区別して扱う。

上表は公開情報で確認できる代表例である。供給状況、製品仕様、開発品か量産品か、法規制、販売地域は変更される場合があるため、最新のメーカー資料を確認する必要がある。

概要

特徴

長所

短所

構造式
