ポリベンズイミダゾール

概要

項目	内容
材料名	ポリベンズイミダゾール
略記号	PBI
IUPAC	poly-2,2′-(m-phenylene)-5,5′-bibenzimidazole（代表的な商業PBI）
英語名	Polybenzimidazole
日本語名	ポリベンズイミダゾール、ポリベンゾイミダゾール
分類	全芳香族複素環高分子、非晶性高耐熱熱可塑性樹脂
プラスチック分類	スーパーエンジニアリング・プラスチック、超耐熱樹脂
化学式または代表構造	繰返し単位の代表組成：C₂₀H₁₂N₄（構造系列により異なる）
CAS No.	25928-81-8（代表的なpoly-2,2′-(m-phenylene)-5,5′-bibenzimidazole）
構造・主成分	芳香族環とベンズイミダゾール複素環を主鎖に持つ、剛直な全芳香族線状高分子
主な用途	高温摺動部品、半導体製造装置部品、シール、軸受、航空宇宙部品、耐熱膜、コーティング、特殊繊維

ポリベンズイミダゾール（PBI）は、ベンズイミダゾール環を主鎖に有する全芳香族・複素環系の超耐熱樹脂である。代表的な商業PBIは非晶性であり、明確な融点を示さず、ガラス転移温度は代表的に約427℃である。高温下での圧縮強度、剛性、耐クリープ性、耐摩耗性及び寸法安定性が極めて高い。

PEEK、PI、PAIなどと比較しても高温域の機械特性保持に優れる場合がある。一方、純PBIは一般的な溶融射出成形が難しく、主に粉末の圧縮成形及び切削加工で使用される。射出成形・押出成形用途では、PBIをPEEK又はPEKKなどのPAEKへ配合したコンパウンドが使用される。

PBIは炭化水素、アルコール、油類、熱媒体などに広く耐えるが、強酸、強アルカリ、酸化性薬品及び一部の強極性溶媒では、濃度、温度、時間及び応力により膨潤、強度低下又は化学劣化を生じ得る。実使用では、グレード、含水状態、温度、濃度、荷重、応力、接触時間、洗浄及び滅菌条件を確認する必要がある。

特徴

項目	内容
長所	非常に高いTg、高温強度、圧縮強度、耐クリープ性、耐摩耗性、難燃性、低線膨張、低アウトガス性を持つ。
短所	極めて高価である。純PBIは加工温度域が狭く、圧縮成形・焼結及び切削加工が中心である。吸湿により寸法・電気特性が変化し得る。
外観	通常は濃褐色から黒褐色の不透明固体である。着色自由度は低い。
耐熱性	代表Tgは約427℃であり、HDT 1.8 MPaは約435℃の公表例がある。連続使用温度は評価基準により大きく異なる。
耐薬品性	炭化水素、油、アルコール、弱酸、弱塩基、塩素系溶剤などに広く耐える。強酸、強アルカリ、酸化剤は個別確認が必要である。
加工性	純PBIは粉末圧縮成形、焼結、熱処理、切削が中心である。PBI／PAEK系は射出・押出が可能である。
分類上の注意	PBIはポリイミド、ポリアミドイミド及びベンズイミダゾール系膜材料とは別の材料群である。PBI繊維、純PBI樹脂、PBI／PAEKコンパウンドを区別する必要がある。

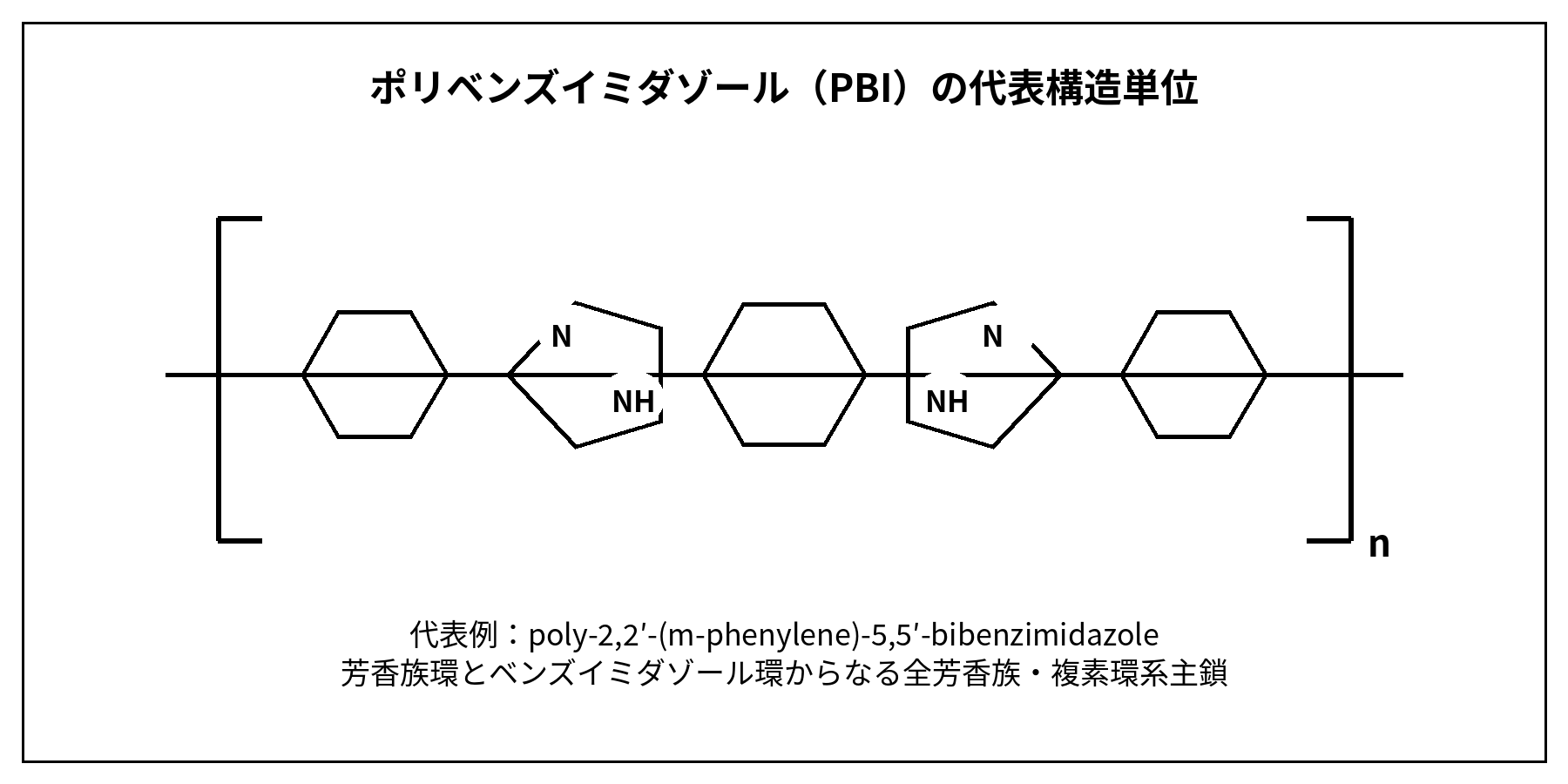

構造式

PBIには複数の構造系列があるが、代表的な商業材料としてpoly-2,2′-(m-phenylene)-5,5′-bibenzimidazoleが知られる。ベンズイミダゾール環のN－H基は水素結合形成に関与し、剛直な芳香族主鎖とともに高い耐熱性及び高温強度へ寄与する。

構成要素	内容
代表構造単位	芳香族環と2個のベンズイミダゾール環を含む剛直な繰返し構造
代表モノマー	3,3′,4,4′-テトラアミノビフェニルと芳香族ジカルボン酸又はそのエステル
分子間相互作用	イミダゾールN－Hによる水素結合、芳香族環間相互作用
共重合体・変性	純PBIのほか、PBI／PEEK、PBI／PEKK、CF強化、ESD、高純度、膜・溶液用途などがある。

種類・代表グレード

種類	主成分又は特徴	長所	短所	主な用途
非強化・圧縮成形用PBI	純PBI粉末、代表例U-60	最高水準の耐熱・圧縮・耐クリープ性能	圧縮成形、焼結、切削が必要。高価	高温シール、軸受、半導体治具
高純度PBI	低金属・低汚染グレード、代表例U-60 SD	半導体プロセスの低汚染性	供給形状・金属管理を個別確認	ドライエッチ、PVD、CVD周辺
CF強化PBI	代表例25 wt% CF	剛性、強度、低熱膨張、導電性が向上	異方性、切削工具摩耗、導電性	高荷重部品、ESD部品
ESD PBI	炭素系導電材配合	表面抵抗制御と高温性能を両立	電気特性はグレード依存	半導体搬送・治具
PBI／PAEK射出成形材	PBIとPEEK又はPEKKのコンパウンド、Tシリーズ	射出・押出成形性、耐摩耗性、高温強度	純PBIとは組成・物性が異なる	量産摺動部品、シール
膜・溶液グレード	PBI溶液、粉末、製膜用材料	耐熱膜、ガス分離膜、燃料電池膜、被覆に適する	溶媒管理、残留溶媒、膜処理が必要	膜、繊維、コーティング

成形加工

加工方法	適性	理由・主な注意点
射出成形	△	純PBIには不向き。PBI／PAEK系コンパウンドでは可能。高温設備と厳密な乾燥が必要。
押出成形	△	PBI／PAEK系又は溶液・膜用途で実施される。純PBIの一般溶融押出は困難。
ブロー成形	×	高粘度・高温加工性及び材料コストの点から一般的ではない。
インフレーション成形	×	一般的ではない。膜は溶液製膜が中心である。
Tダイフィルム成形	△	PBI／PAEK系又は特殊プロセスに限定される。純PBIは溶液キャストが中心である。
真空成形	×	標準的なPBI板の熱成形には適さない。
圧空成形	×	一般的ではない。
圧縮成形	◎	純PBI粉末の主要成形法。高温・高圧、焼結及び熱処理条件の管理が重要。
トランスファー成形	△	特殊用途に限られ、一般的ではない。
回転成形	×	一般的ではない。
発泡成形	×	市販の一般成形法ではない。
3Dプリント	△	PBI／PAEK系など特殊材料で研究・限定用途。純PBIの一般FDMは困難。
切削加工	◎	圧縮成形素材から精密加工できる。吸湿、発熱、欠け、残留応力に注意。
溶着	△	純PBIでは困難。PBI／PAEK系は母材組成と接合方法を個別評価する。
接着	△	表面清浄化、粗化、プラズマ又は高耐熱プライマーが必要となる場合がある。
塗装・印刷	△	表面処理及び高耐熱バインダーの選定が必要。
めっき・蒸着	○	真空蒸着、スパッタなどで用いられる場合がある。密着性とアウトガスを確認する。
レーザーマーキング	○	濃色材料でコントラストが限られるため条件最適化が必要。
インサート成形	△	PBI／PAEK系で可能。金属との熱膨張差及び応力集中に注意。

代表的な成形条件

項目	単位	純PBIの目安	PBI／PAEK系の目安	備考
対象グレード	－	純PBI圧縮成形材	PBI／PAEK射出・押出材	同じPBI名称でも工程が異なる。
予備乾燥	－	必要	必要	吸湿及び高温加工時のガス発生を抑える。
推奨乾燥温度	℃	150～205	150～180	メーカー推奨を優先する。
推奨乾燥時間	h	4～24	3～6	素材寸法、含水率、乾燥機により変動。
許容含水率	%	データなし	0.02以下が目安となる場合がある	グレード仕様を確認する。
樹脂温度	℃	該当なし	約390～430	PBI／PAEK系の代表的目安。
金型温度	℃	高温金型・加圧焼結条件	約175～230	グレード、肉厚、結晶化条件による。
射出圧力	MPa	該当なし	100～200	高粘度のため高圧となる場合がある。
成形収縮率・流動方向	%	0.1～0.4	0.5～1.5	強化率・PAEK比率で大きく異なる。
成形収縮率・流動直角方向	%	0.1～0.4	0.7～1.8	異方性を含め実金型で確認する。
アニール	－	通常必要又は推奨	用途により推奨	残留応力、寸法安定性及び結晶化度を調整する。

代表的な物性値又は機械的性質

以下は主として非強化圧縮成形PBIの代表値又は公表範囲である。特定グレードの保証値ではない。PBI／PAEK系、CF強化、ESD、高純度グレードは別材料として扱う必要がある。

項目	単位	代表値	代表範囲	試験規格	試験条件・状態	グレード区分	備考	信頼度
密度	g/cm³	1.30	1.28～1.32	ASTM D792相当	23℃、乾燥状態	非強化圧縮成形PBI	代表値	A
比重	無次元	1.30	1.28～1.32	ASTM D792相当	23℃、乾燥状態	非強化圧縮成形PBI	代表値	A
吸水率・24時間	%	0.4	0.3～0.5	ASTM D570相当	23℃水中、24 h	非強化圧縮成形PBI	吸湿により寸法・誘電特性が変化	B
平衡吸水率	%	データなし	グレード依存	－	23℃・50%RH等	非強化PBI	調湿条件の明示が必要	C
引張強さ・破断	MPa	160	138～160	ASTM D638	23℃、乾燥状態	非強化圧縮成形PBI	公表値に差がある	A
引張弾性率	GPa	5.9	5.8～6.0	ASTM D638	23℃、乾燥状態	非強化圧縮成形PBI	代表値	A
引張破断伸び	%	3.0	2.5～3.5	ASTM D638	23℃、乾燥状態	非強化圧縮成形PBI	脆性的挙動に注意	B
曲げ強さ	MPa	220	210～230	ASTM D790	23℃、乾燥状態	非強化圧縮成形PBI	代表値	A
曲げ弾性率	GPa	6.5	6.3～6.7	ASTM D790	23℃、乾燥状態	非強化圧縮成形PBI	代表値	A
圧縮降伏応力	MPa	390	380～400	ASTM D695	23℃、乾燥状態	非強化圧縮成形PBI	非常に高い	A
圧縮弾性率	GPa	5.9	5.8～6.0	ASTM D695	23℃、乾燥状態	非強化圧縮成形PBI	代表値	A
アイゾット衝撃強さ・ノッチ付き	kJ/m²	データなし	データなし	ASTM D256値はJ/mで公表例	23℃	非強化PBI	単位換算せず別管理	C
ロックウェル硬度	－	M125	M120～M125	ASTM D785	23℃	非強化PBI	尺度M	A
ガラス転移温度	℃	427	399～427	DMA又はDSC	乾燥状態	非強化PBI	測定法により差	A
融点	℃	該当なし	該当なし	－	－	非晶性PBI	明確な融点を持たない	A
荷重たわみ温度・1.80 MPa	℃	435	430～435	ASTM D648	1.80 MPa	非強化圧縮成形PBI	Tg近傍の高い値	A
連続使用温度	℃	310	260～310	長期熱老化等	空気中、無荷重～低荷重	非強化PBI	評価基準・寿命で変動	B
短時間耐熱温度	℃	500	400～500	規格不明	短時間	非強化PBI	機械荷重・酸化条件を確認	C
線膨張係数	10⁻⁵/K	2.3	2.0～2.5	TMA	25～150℃	非強化圧縮成形PBI	23 µm/(m・K)相当	A
熱伝導率	W/(m・K)	0.41	0.35～0.45	代表値	25℃	非強化PBI	充填材で変化	A
体積抵抗率	Ω・cm	2×10¹⁵	10¹⁴～2×10¹⁵	ASTM D257	23℃、乾燥状態	非強化PBI	吸湿で低下し得る	A
絶縁破壊強さ	kV/mm	23	20～23	ASTM D149	試験片厚さ不明	非強化PBI	厚さ依存	A
耐アーク性	s	185	180～190	ASTM D495	乾燥状態	非強化PBI	代表値	A
静摩擦係数・対鋼	無次元	0.15	0.12～0.20	メーカー法	乾燥、対鋼	非強化PBI	荷重・速度・表面粗さで変動	A
UL 94燃焼性	－	V-0相当例	グレード依存	UL 94	厚さ要確認	個別認証グレード	材料群全体の認証ではない	C
限界酸素指数・LOI	%	58	50～58	ASTM D2863相当	代表値	非強化PBI	資料差あり	B

強化・改質グレードの代表物性

グレード区分	強化材・組成	密度 g/cm³	引張強さ MPa	引張弾性率 GPa	曲げ強さ MPa	曲げ弾性率 GPa	圧縮強さ MPa	線膨張係数 10⁻⁵/K	電気特性	備考
非強化PBI	なし	1.30	160	5.9	220	6.5	390	2.3	2×10¹⁵	純PBI圧縮成形材の代表値
CF強化PBI	CF 25 wt%	約1.35	220	12.0	290	13.0	450	1.2	導電性	高剛性、低熱膨張。異方性あり
ESD PBI E5系	炭素系、含有率非公表	グレード依存	200	9.0	260	9.7	430	1.6	表面10⁴～10⁶ Ω	静電気拡散性
ESD PBI E8系	炭素系、含有率非公表	グレード依存	180	7.6	240	9.0	410	2.0	表面10⁶～10⁹ Ω	より高い表面抵抗域
PBI／PAEK系	PBI＋PEEK又はPEKK	1.40～1.50	100～180	4～10	150～250	5～12	150～300	1.5～4.0	グレード依存	射出・押出可能。純PBI値と混同しない

比較用評価スコア

評価項目	スコア	評価理由
引張強度	5	非強化材でも約140～160 MPaの代表値がある。
剛性	5	非強化で約5.9 GPa、CF強化で約12 GPaの公表例がある。
衝撃強度	2	高強度だが靭性材料ではなく、ノッチ・欠けに注意する。
耐熱性	5	Tg約427℃で、高温機械特性保持が極めて高い。
低温特性	3	一般に使用可能だが、低温衝撃の公開データは限定的である。
耐薬品性	4	広範な有機薬品・油に耐えるが、強酸・強アルカリ・酸化剤は確認が必要。
耐候性	3	芳香族骨格で耐熱性は高いが、屋外長期UVデータは限定的である。
耐加水分解性	4	水・蒸気に比較的良いが、吸湿及び高温長期条件を確認する。
寸法安定性	5	低線膨張・低クリープ。ただし吸湿寸法変化を考慮する。
低吸水性	2	フッ素樹脂やPPSほど低吸水ではない。
摺動性	5	高温・高荷重で優れる。
耐摩耗性	5	高温摩耗用途の代表材料である。
電気絶縁性	4	乾燥時は高いが、吸湿で変化し得る。
難燃性	5	非常に燃えにくく、LOIが高い。個別UL認証は要確認。
透明性	1	濃褐色～黒褐色の不透明材料である。
成形加工性	1	純PBIは圧縮成形・切削中心で難しい。
切削加工性	4	精密加工可能だが、吸湿・欠け・工具条件に注意。
接着性	2	表面処理と高耐熱接着剤が必要となる場合が多い。
リサイクル性	1	高価な熱可塑性材料だが、成形材回収・再溶融は一般的ではない。
価格優位性	1	極めて高価格である。

耐薬品性

評価は非強化PBIの一般的傾向であり、濃度、温度、時間、応力、吸湿状態及びグレードで変化する。PBI／PAEK系はPAEK相の影響を受けるため、別途確認が必要である。

薬品名	濃度	温度	接触時間	状態	評価	主な劣化形態	備考
水	100%	23℃	1000 h以下	浸漬、無応力	◎	吸水・寸法変化	長期寸法精度は確認
温水	100%	80～100℃	100～1000 h	浸漬、無応力	○	吸水、わずかな物性変化	高温長期は実測
高圧蒸気	飽和蒸気	121～134℃	滅菌サイクル	蒸気、無応力	○	吸湿、寸法変化	反復回数と乾燥回復を確認
塩酸	10%	23℃	168 h	浸漬、無応力	○	吸収、変色の可能性	高濃度・高温は△～×
塩酸	濃塩酸	23～80℃	長時間	浸漬	△	膨潤、強度低下	実薬品試験必須
硫酸	10%	23℃	168 h	浸漬	○	吸収の可能性	濃硫酸は別評価
硫酸	98%	23℃	短時間～長時間	浸漬	△	膨潤・化学変化	高温は不適となり得る
硝酸	10%	23℃	短時間	浸漬	△	酸化・変色	酸化性に注意
硝酸	濃硝酸	23℃以上	短時間	浸漬	×	酸化分解	使用を避ける
酢酸	10～50%	23℃	168 h	浸漬	○	吸収の可能性	高温・氷酢酸は確認
水酸化ナトリウム	10%	23℃	168 h	浸漬	○	表面変化の可能性	高温・高濃度は△
水酸化ナトリウム	50%	80℃	長時間	浸漬	△	化学劣化、強度低下	実試験必須
アンモニア水	10～28%	23℃	168 h	浸漬	○	吸収、変色の可能性	高温は確認
メタノール	100%	23℃	168 h	浸漬	◎	影響小	応力下を確認
エタノール	100%	23℃	168 h	浸漬	◎	影響小	高温長期を確認
IPA	100%	23℃	168 h	浸漬	◎	影響小	洗浄用途候補
グリセリン	100%	23～100℃	168 h	浸漬	◎	影響小	高温粘性液中で確認
MMB	100%	23℃	168 h	浸漬	○	軽微な吸収の可能性	実測データ限定
アセトン	100%	23℃	168 h	浸漬	○	条件により吸収	高温・応力下を確認
MEK	100%	23℃	168 h	浸漬	○	条件により吸収	実部品で確認
酢酸エチル	100%	23℃	168 h	浸漬	○	吸収の可能性	長期確認
トルエン	100%	23～100℃	168 h	浸漬	◎	影響小	高温長期も比較的良好
キシレン	100%	23～100℃	168 h	浸漬	◎	影響小	実条件確認
n-ヘキサン	100%	23℃	168 h	浸漬	◎	影響小	燃料混合物は別評価
ガソリン	市販相当	23～80℃	1000 h以下	浸漬	○	添加剤・芳香族分の影響	燃料組成を確認
軽油	市販相当	23～100℃	1000 h以下	浸漬	◎	影響小	バイオ混合分に注意
モーター油	市販相当	93℃	30日	浸漬	◎	公表例で引張保持良好	添加剤・酸化油を確認
作動油	鉱物油系	23～100℃	1000 h以下	浸漬	◎	影響小	リン酸エステル系は別評価
リン酸エステル作動油	100%	23～100℃	168 h	浸漬	○	吸収・膨潤の可能性	実油で確認
ブレーキ液	グリコール系	23～120℃	168 h	浸漬	○	吸収の可能性	添加剤組成を確認
エチレングリコール水溶液	50%	100～130℃	1000 h以下	浸漬	○	吸湿・熱水影響	冷却液添加剤を確認
ジクロロメタン	100%	23℃	168 h	浸漬	○	吸収・膨潤の可能性	長期・応力下を確認
トリクロロエチレン	100%	23～80℃	168 h	浸漬	○	吸収の可能性	高温洗浄は確認
NMP	100%	23～100℃	168 h	浸漬	△	膨潤又は溶解の可能性	PBI溶液調製に関連する強極性溶媒
DMAc	100%	23～100℃	168 h	浸漬	△	膨潤又は溶解の可能性	塩添加等で溶解性が増す場合
DMSO	100%	23～100℃	168 h	浸漬	△	吸収・膨潤	温度依存性を確認
次亜塩素酸ナトリウム	1000 ppm	23℃	24～168 h	浸漬	△	酸化、変色、脆化	濃度・pH・有効塩素を確認
過酸化水素	3%	23℃	24～168 h	浸漬	○	酸化の可能性	高濃度・高温は△～×
過酸化水素	30%	23～80℃	短時間	浸漬	△	酸化劣化	実試験必須
塩水	3.5% NaCl	23～100℃	1000 h以下	浸漬	◎	吸水	金属組合せ腐食は別評価
海水	天然・人工	23～80℃	1000 h以下	浸漬	◎	吸水、付着物	長期寸法変化確認
界面活性剤水溶液	1～3%	23～80℃	168 h	浸漬	○	添加剤抽出・吸水	洗浄剤全成分で確認
食品油	100%	23～180℃	168 h	浸漬	◎	影響小	食品接触適合は別途確認

SP値（溶解度パラメータ）

PBIのHildebrand SP値は、強い水素結合性、剛直な複素環構造及び測定困難性のため、一般化された単一値の信頼性が低い。文献及び推算では概ね25～30 MPa^1/2程度の範囲が示されることがあるが、代表参考値として約27 MPa^1/2を用いる。これは比較用の参考値であり、確定的物性値ではない。

SP値差だけでは、PBIの溶解性又は耐薬品性を判断できない。水素結合、酸塩基相互作用、溶媒の極性、温度、分子量、塩添加、結晶性、架橋、PBI／PAEK組成及び化学反応性を併せて評価する必要がある。

溶解性の目安

SP値差 Δδ MPa^1/2	溶解・膨潤の目安	判定
0～2	膨潤・軟化しやすい	×
2～5	条件により膨潤する	△
5～8	短時間接触では比較的安定	○
8以上	溶解・膨潤しにくい	◎

SP値から見た耐溶剤性

溶剤	SP値 MPa^1/2	PBIとの差	SP差評価	実務上の注意
水	47.9	20.9	◎	SP差は大きいが吸湿は生じる。
メタノール	29.7	2.7	△	SP差だけでは膨潤側。実際は比較的耐える場合が多い。
エタノール	26.0	1.0	×	SP差は小さいが実際の耐性は良好な場合があり、SP単独判定が外れる例。
IPA	23.5	3.5	△	実際は一般に良好。
アセトン	19.9	7.1	○	強極性相互作用を含め確認。
MEK	19.0	8.0	◎	境界値。
酢酸エチル	18.2	8.8	◎	一般に比較的良好。
トルエン	18.2	8.8	◎	一般に良好。
キシレン	18.0	9.0	◎	一般に良好。
n-ヘキサン	14.9	12.1	◎	一般に良好。
ジクロロメタン	20.2	6.8	○	長期吸収を確認。
NMP	23.1	3.9	△	強極性・水素結合性により膨潤・溶解側となり得る。
DMAc	22.8	4.2	△	塩添加・高温で溶解性が増す場合がある。
DMSO	26.7	0.3	×	SP差は小さい。温度・時間で膨潤を確認。

評価基準：◎ 非常に良好、○ 概ね良好、△ 注意が必要、× 不適。上表のSP差評価は理論的目安であり、実際の耐薬品性評価を置き換えるものではない。

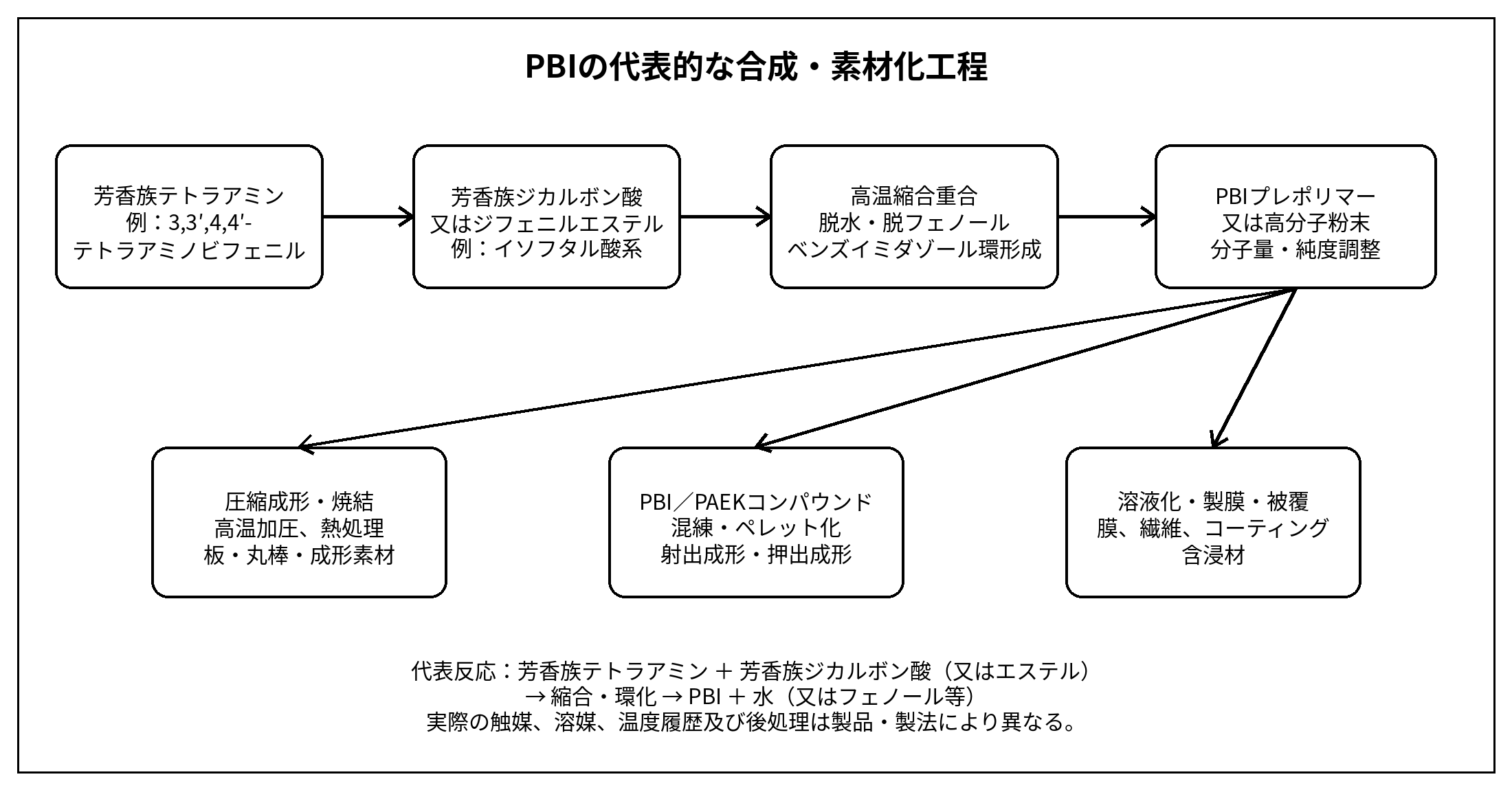

製法

代表的なPBIは、芳香族テトラアミンと芳香族ジカルボン酸又はその誘導体を縮合し、ベンズイミダゾール環を形成して合成する。工業的にはプレポリマー形成、固相又は高温での分子量増大、粉砕・分級、成形及び熱処理が組み合わされる。具体的な触媒、溶媒、温度及び時間は製法・グレードにより異なる。

工程	内容
原料	3,3′,4,4′-テトラアミノビフェニル、イソフタル酸、ジフェニルイソフタレート等が代表例である。
重合方法	高温縮合重合及び環化反応によりベンズイミダゾール環を形成する。
代表反応式	芳香族テトラアミン＋芳香族ジカルボン酸又はエステル → PBI ＋水又はフェノール等
粉末化	重合物を粉砕・分級し、圧縮成形又はコンパウンド用粉末とする。
圧縮成形・焼結	粉末を高圧で成形し、高温熱処理して板、丸棒、リング又はニアネット形状とする。
コンパウンド	PBIをPEEK又はPEKKへ配合し、CF、黒鉛、PTFE等を加えて射出・押出用ペレットとする場合がある。
溶液・膜・繊維	強極性溶媒中で溶液化し、膜、コーティング又は繊維へ加工する。溶媒及び塩の除去が重要である。
後処理	アニール、乾燥、機械加工、洗浄及び高純度処理を行う。

詳細な利用用途

分野	主な用途	採用理由	選定上の注意
半導体製造装置	ウェハー搬送部品、真空チャンバー治具、絶縁部品、プラズマ周辺部品	高温強度、低アウトガス、耐プラズマ、低摩耗	高純度・低金属グレード、摩耗粉、洗浄適合を確認
航空宇宙	高温摺動部品、シール、断熱・絶縁部品、軽量金属代替	高温機械特性、難燃性、低密度	航空規格、アウトガス、疲労、燃焼・煙・毒性評価
石油・ガス	バルブシート、バックアップリング、シール、コンプレッサ部品	高圧、高温、耐炭化水素、耐H₂S	急減圧、酸性ガス、蒸気、圧力サイクルを確認
機械部品	軸受、ブッシュ、ローラー、ギア、スラストワッシャー	高温耐摩耗、低クリープ、高圧縮強度	相手材、PV値、潤滑、熱膨張、軸クリアランスを確認
自動車・輸送	高温シール、摺動部品、燃料・油周辺部品	耐熱、耐油、耐摩耗	量産コスト、燃料組成、振動疲労を確認
電気・電子	高温絶縁体、コネクタ部品、試験ソケット、スペーサー	耐熱、絶縁、寸法安定	吸湿時電気特性、CTI、UL認証を確認
ガラス・金属加工	高温クランプ、搬送パッド、治具、断熱部品	熱変形しにくく、金属より低熱伝導	接触温度、荷重、熱衝撃を確認
膜・エネルギー	高温プロトン交換膜、ガス分離膜、電解質膜	耐熱、化学安定性、ドープ性	酸ドープ量、溶出、長期伝導性、機械強度を確認
医療・分析	高温滅菌治具、分析装置部品、絶縁・摺動部品	高温蒸気・薬品への耐性	ISO 10993、USP Class VI、滅菌反復は個別グレード確認
食品機械	高温ガイド、摺動部品、シール補助部品	耐熱、耐油、低摩耗	食品接触法規と洗浄剤・蒸気耐久を確認

用途別選定

用途	適性	理由	注意点
ギア	○	高温強度と耐摩耗性に優れる。	歯元疲労、衝撃、相手材、潤滑を確認。
軸受・ブッシュ	◎	高温・高荷重・低クリープ用途に適する。	PV値、クリアランス、吸湿寸法変化を確認。
ローラー・摺動板	◎	高温耐摩耗と寸法安定性に優れる。	摩耗粉、表面粗さ、偏荷重を確認。
ねじ・ボルト・ナット	○	高温絶縁・耐熱締結に適する。	締付トルク、応力緩和、切欠きを確認。
ポンプ・バルブ部品	◎	高温薬液・油中の寸法安定性が高い。	薬品濃度、圧力、キャビテーションを確認。
シール・ガスケット	○	バックアップリング、バルブシートに適する。	弾性シール材ではない。面圧とクリープを確認。
Oリング	×	剛性が高くエラストマーではない。	バックアップリング用途を検討。
チューブ・ホース	△	膜・特殊押出材に限定される。	曲げ疲労、成形性、接続を確認。
配管・タンク	×	材料費と成形性から一般的ではない。	ライニング・局部部品を検討。
フィルム・膜	○	溶液キャスト膜に適する。	残留溶媒、ピンホール、吸湿を確認。
ボトル・容器	×	一般容器成形には不適。	特殊高温容器でも他材を優先。
電気コネクタ・ソケット	○	高温絶縁・寸法安定性に優れる。	純PBIは量産成形性が低い。PBI／PAEKを検討。
透明カバー・レンズ	×	不透明である。	透明耐熱材にはPEI、PES、PPSU等を検討。
エンジンルーム部品	○	高温・油環境に適する。	価格、振動、燃料・冷却液の実液評価。
燃料系部品	○	炭化水素耐性に優れる。	アルコール混合燃料、酸化燃料、圧力を確認。
食品機械部品	○	高温摺動に適する。	食品接触適合グレードと洗浄・蒸気耐久を確認。
医療機器・滅菌部品	○	高温蒸気に耐える場合がある。	生体適合性は材料名では判断しない。
半導体製造装置部品	◎	高純度、耐プラズマ、低アウトガスグレードがある。	金属含有量、摩耗粉、薬液洗浄を確認。
真空装置部品	◎	高温・低アウトガス用途に適する。	TML、CVCM、ベーク条件を実測。
屋外部品	△	耐熱性は高いがコストが大きい。	UV、雨水、吸湿、色差を確認。
接着剤・塗料・コーティング	○	PBI溶液・分散体を耐熱被覆に使用できる。	溶媒、硬化・乾燥、密着、残留物を確認。
複合材料マトリックス	○	高耐熱複合材への可能性がある。	含浸性、ボイド、界面、成形温度を確認。

寸法精度・設計上の注意

設計項目	実務上の注意
成形収縮・異方性	純PBI圧縮成形材は比較的小さいが、CF強化及びPBI／PAEK系では流動配向による異方性が生じる。
吸湿寸法変化	PBIは吸湿するため、精密寸法部品は使用湿度で調湿後に仕上げ加工・検査する。
熱膨張	非強化材でも低いが、金属との締結では熱膨張差と温度勾配を考慮する。
クリープ	他の熱可塑性樹脂より小さいが、長時間高温荷重ではゼロではない。短時間圧縮強さを設計許容応力に直接使用しない。
応力集中	穴、ねじ谷、鋭い角、圧入端部、加工傷で割れやすくなるため、十分なR及び面取りを設ける。
締結・圧入	締付トルク、座面圧、圧入代を制限し、温湿度サイクル後の応力緩和を確認する。
安全率	温度、時間、環境、疲労、ばらつき及び加工欠陥を含めて設定する。

品質・成形不良

不良	主な原因	発生しやすい条件	主な対策
ボイド・内部欠陥	粉末充填不足、加圧・温度履歴不適	圧縮成形条件、粉末粒度、脱気不良	超音波・X線等で確認し、加圧・保持・脱気を最適化
層間剥離・割れ	成形圧力不足、急冷、汚染、切削応力	厚肉材、急激な温度変化、薄肉端部	段階加熱・冷却、適切なアニール、加工代確保
変色・黒点	過熱、長時間滞留、異物	PBI／PAEK射出時の局所過熱	滞留短縮、パージ、デッドスポット除去
ガス・シルバー	吸湿、残留溶媒、熱分解	乾燥不足、高温滞留	真空乾燥、含水率管理、換気
反り	残留応力、異方性、肉厚差	CF強化又はPBI／PAEK射出品	ゲート・肉厚・保圧・金型温度を最適化
欠け・加工クラック	工具摩耗、切込み過大、固定応力	薄肉、穴端、低温加工	鋭利な工具、段階加工、支持、アニール
寸法変動	吸湿、温度履歴、残留応力	加工後の環境変化	使用環境調湿後に仕上げ加工・検査
摩耗粉	相手材粗さ、過大PV、アブレシブ摩耗	半導体搬送・高荷重摺動	相手材研磨、荷重・速度低減、材種最適化

注意点・劣化及び故障モード

劣化現象	主な原因	発生しやすい条件	影響	予防策	推奨確認試験
吸湿・寸法変化	イミダゾール基と水の相互作用	高湿度、水浸漬、蒸気	寸法増加、誘電特性変化	調湿管理、乾燥、設計公差確保	吸水率、寸法変化、高温高湿試験
熱酸化劣化	高温空気中での酸化	連続高温、薄肉、酸素供給	脆化、強度低下、変色	温度低減、不活性雰囲気、寿命評価	熱老化後の引張・曲げ・質量変化
強酸・強アルカリ劣化	プロトン化、加水分解又は主鎖への化学作用	高濃度、高温、長時間	膨潤、強度低下、表面荒れ	実薬品評価、濃度・温度制限	実薬品浸漬、応力下試験
酸化剤劣化	次亜塩素酸、過酸化物、硝酸等の酸化	高濃度、高温、紫外線併用	変色、脆化、分子量低下	酸化剤回避、接触時間短縮	有効成分管理付き浸漬試験
溶媒膨潤・溶解	NMP、DMAc、DMSO等との強い相互作用	高温、塩添加、長時間	膨潤、軟化、溶解	溶媒代替、温度低減	質量・寸法・硬度・強度測定
クリープ・応力緩和	長期荷重と高温	シール面、締結部、圧入部	面圧低下、寸法変形	許容応力低減、断面増加	温度別クリープ試験
疲労・ノッチ破壊	繰返し荷重、加工傷、鋭角	ギア、ねじ、振動部品	亀裂、突然破断	R付与、表面仕上げ、荷重低減	S-N試験、実部品耐久
摩耗・摩耗粉	高PV、粗い相手材、偏荷重	無潤滑、高温、高速	寸法減少、発塵、焼付き	相手材・潤滑・クリアランス最適化	摩擦摩耗試験、発塵評価
アウトガス・残留物	残留溶媒、水分、加工汚染	真空、高温ベーク	真空汚染、膜付着	高純度材、洗浄、真空乾燥	TML、CVCM、GC-MS、残留金属
滅菌劣化	蒸気、薬液、放射線の反復	医療・食品設備	寸法・色・強度変化	実滅菌サイクルで評価	蒸気、EtO、γ線等の反復耐久

法規制・認証

規制・認証	一般的な扱い	注意点
RoHS・ELV	一般に適合可能	PBI骨格自体から一律に適合を保証できない。顔料、充填材、加工助剤を含む個別証明書を確認する。
REACH・SVHC	個別グレード確認	供給者SDS及びSVHC声明を最新版で確認する。
PFAS関連規制	純PBIはフッ素を必須としない	PBI／PTFE又はフッ素系添加材配合、PBI／PAEKグレードの添加剤を確認する。
TSCA・Proposition 65	個別確認	米国向けは化学物質登録、残留モノマー、添加剤及び警告要否を確認する。
EU・FDA・日本食品接触	適合グレードが存在する場合がある	材料名だけで適合を断定しない。接触食品、温度、時間、色及び製造拠点を確認する。
USP Class VI・ISO 10993	特定グレードのみ	医療用途は生体適合性、滅菌、溶出及び変更管理を確認する。
UL認証	特定グレード・厚さ・色のみ	UL 94、RTI、CTI等はUL Yellow Card又はメーカー認証資料を確認する。
航空・鉄道燃焼規格	個別評価	難燃性が高くても、煙密度、毒性、熱放出率の規格適合は別試験である。
ハロゲンフリー	純PBIは一般にハロゲン骨格を持たない	添加剤、PBI／PAEKコンパウンド及び加工助剤を含め確認する。

環境・リサイクル性、価格・供給性

項目	内容
熱可塑性／熱硬化性	線状熱可塑性高分子。ただし純PBIは通常の溶融再成形が極めて難しい。
マテリアルリサイクル	限定的。切削端材や不良品の再利用は純度・粒度・履歴管理が必要である。
ケミカルリサイクル	一般的な商業プロセスは確立していない。
サーマルリサイクル	窒素含有芳香族高分子であり、適切な高温燃焼・排ガス処理が必要である。
バイオベース・生分解性	一般的な商業PBIはバイオベースでも生分解性でもない。
価格区分	極めて高価格。要求性能が他材で満たせない用途に限定採用される。
供給性	純PBIの商業生産者は限定される。粉末、圧縮成形素材、加工部品、PBI／PAEKペレット、溶液・膜材料として供給される。
国内入手性	輸入材及び加工材が中心。少量材・特殊寸法は納期、MOQ、加工会社の確認が必要である。

推奨確認試験

試験	推奨条件・確認項目
実薬品浸漬試験	実液の濃度・温度で168～1000 hを基本とし、質量、寸法、硬度、外観、引張又は曲げ保持率を測定する。
応力負荷下薬品試験	実部品相当の曲げ又は締結応力を与え、薬液中で亀裂、変形及び強度保持を確認する。
高温高湿・吸水試験	85℃・85%RH、温水又は蒸気暴露後の寸法、質量及び電気特性を確認する。
熱老化試験	実使用温度以上を含む複数温度で1000 h以上評価し、Arrhenius外挿の妥当性を確認する。
クリープ試験	実温度・実応力で1000～10000 h相当を評価し、設計許容応力を設定する。
摩擦摩耗試験	実相手材、表面粗さ、荷重、速度、温度、雰囲気及び潤滑条件で摩擦係数と比摩耗量を測定する。
ヒートサイクル試験	低温～最高使用温度を100～1000サイクル与え、割れ、締結緩み及び寸法変化を確認する。
アウトガス・清浄度試験	真空ベーク後のTML、CVCM、GC-MS、イオン残渣、金属及びパーティクルを用途基準で評価する。
実成形・実加工試験	素材ロット、工具、アニール、調湿、加工公差及び表面粗さを実部品で確認する。
実部品耐久試験	荷重、温度、薬品、振動、圧力及び滅菌を組み合わせ、最終寿命条件で評価する。

比較材料	特徴	PBIとの違い
ポリエーテルエーテルケトン（PEEK）	高耐熱、耐薬品、耐疲労、溶融成形性のバランスが良い。	PBIはTg、高温圧縮強度及び高温耐摩耗で優れる場合がある。PEEKは成形性、靭性、供給性及び価格で有利。
ポリイミド（PI）	超耐熱フィルム、ワニス、成形品、摺動材として広い。	PBIは高温圧縮・摺動部品で優位な場合がある。PIはフィルム、薄膜絶縁及び多様な化学構造で有利。
ポリアミドイミド（PAI）	高強度、高耐熱、耐摩耗性に優れる。	PBIはより高いTgと高温強度を持つ。PAIは射出成形材・切削素材の選択肢とコストで有利な場合がある。
ポリエーテルイミド（PEI）	透明、高耐熱、難燃、射出成形性に優れる。	PBIは耐熱・高温強度で大幅に上回る。PEIは透明性、量産成形性及び価格で有利。
ポリフェニレンサルファイド（PPS）	耐薬品、低吸水、寸法安定、難燃、量産成形性に優れる。	PBIは高温性能で優れる。PPSは大幅に低価格で、精密射出量産に適する。
ポリテトラフルオロエチレン（PTFE）	最高水準の耐薬品性と低摩擦性を持つ。	PBIは機械強度、圧縮強度、耐クリープ及び寸法精度で優れる。PTFEは摩擦・薬品・シール追従性で有利。
PFA	溶融成形可能なフッ素樹脂で、耐薬品性と高純度性に優れる。	PBIは高荷重構造・摺動部品向け。PFAは薬液配管、ライニング、チューブ向け。
液晶ポリマー（LCP）	薄肉高流動、低反り、低吸水、耐熱性に優れる。	PBIは極高温・高荷重で優れる。LCPは精密コネクタ等の大量射出成形で有利。

代表的なメーカー

メーカー・供給者	代表製品・ブランド	概要
PBI Performance Products, Inc.	Celazole® PBI U-Series、T-Series、PBI Solutions	poly-2,2′-(m-phenylene)-5,5′-bibenzimidazoleの商業生産者。純PBI粉末・圧縮成形材、PBI／PAEKコンパウンド、溶液・膜用途を展開する。
PBI Advanced Materials Co., Ltd.	Celazole® PBI加工素材・加工部品等	日本国内でPBI素材、加工品及び関連技術を扱う。実際の供給形状・グレードは確認が必要である。
一丸ファルコス／一丸トレーディング系取扱い	PBI樹脂粉末・溶液、PBI繊維等の取扱い例	2026年にPBI Performance Products製PBI樹脂の取扱い案内がある。用途、ロット、法規及び供給条件は個別確認が必要である。

純PBIの商業生産者は限定的であり、素材加工会社又は販売代理店は地域・時期により変わる。旧Celanese名義の資料や旧Quadrant系表記が残る場合があるが、現行の製造元、販売元及び証明書発行主体を確認する必要がある。
