概要
| 項目 | 内容 |
|---|---|
| 材料名 | ベンゾオキサジン樹脂 |
| 略記号 | BZ、PBZ(硬化物をPolybenzoxazineと表記する場合) |
| IUPAC | 単一物質ではなく、1,3-ベンゾオキサジン環を有するモノマーおよびその開環重合体の総称である |
| 英語名 | Benzoxazine resin / Polybenzoxazine resin |
| 日本語名 | ベンゾオキサジン樹脂、ポリベンゾオキサジン樹脂 |
| 分類 | 熱硬化性樹脂、高耐熱樹脂、複合材料用マトリックス樹脂 |
| プラスチック分類 | 高機能熱硬化性プラスチック。一般的な熱可塑性エンプラ、スーパーエンプラとは成形挙動が異なる |
| 化学式または代表構造 | Ar–O–CH2–N(R)–CH2–を含む1,3-ベンゾオキサジン環。加熱により開環し、フェノール性OHを含む架橋構造を形成する |
| CAS No. | 材料群として単一CAS No.はない。モノマー骨格、異性体、官能度によりCAS No.が異なる |
| 構造・主成分 | フェノール類、ホルムアルデヒド類、第一級アミン類から合成されるベンゾオキサジンモノマー。必要に応じてエポキシ樹脂、ビスマレイミド、シアネートエステル、熱可塑性改質剤、GF、CF、無機フィラーなどを配合する |
| 主な用途 | 航空宇宙用CFRP、耐熱プリプレグ、積層板、電子基板材料、パワーモジュール封止材、耐熱接着剤、アブレーション材、工具用複合材 |
ベンゾオキサジン樹脂は、1,3-ベンゾオキサジン環を有するモノマーが加熱により開環重合し、三次元架橋構造を形成する熱硬化性樹脂である。フェノール樹脂に近い芳香族架橋構造を持つ一方、一般的なフェノール樹脂の硬化で問題となる水などの低分子副生成物が少なく、低ボイド、低硬化収縮、良好な寸法安定性を得やすい。
一般に、低吸水、高耐熱、高難燃、高炭化収率、良好な電気絶縁性を示す。航空宇宙用CFRP、耐熱プリプレグ、電子基板、接着フィルム、パワーモジュール封止、アブレーション材などで用いられる。単独重合だけでなく、エポキシ樹脂、フェノール樹脂、シアネートエステル樹脂、ビスマレイミド樹脂、熱可塑性改質剤との共硬化も行われる。
一方、単独系では180~240℃程度の高温硬化が必要となる場合があり、硬化物の脆性、粘度上昇、成形サイクル、保存安定性、コストが課題となる。実使用では、モノマー骨格、官能度、触媒、共硬化樹脂、繊維含有率、硬化温度、昇温速度、後硬化、温度、湿度、荷重、応力、使用時間を確認する必要がある。
特徴
| 項目 | 内容 |
|---|---|
| 長所 | 低硬化収縮、低吸水、高Tg、高耐熱性、難燃性、高炭化収率、寸法安定性、電気絶縁性、低誘電損失を設計しやすい |
| 短所 | 単独系では硬化温度が高くなりやすく、硬化物が脆い場合がある。高粘度化、成形サイクル、原料コスト、保存安定性に注意が必要である |
| 外観 | モノマーは淡黄色~褐色の固体、粉末または液状であることが多い。硬化物は黄褐色~褐色、不透明となる場合が多い |
| 耐熱性 | 一般に高い。Tgは代表的に145~250℃程度であり、高官能・芳香族・特殊骨格では250℃を超える場合がある |
| 耐薬品性 | 水、温水、油、燃料、塩水、弱酸、弱アルカリには比較的良好な系が多い。強酸、強アルカリ、高温極性溶剤、酸化剤では分解、膨潤、接着界面劣化に注意する |
| 加工性 | 圧縮成形、プリプレグ、RTM、VaRTM、注型、接着フィルム、積層成形に適する。一般的な熱可塑性射出成形、押出成形、ブロー成形には適さない |
| 分類上の注意 | 硬化前は低分子モノマーまたは反応性オリゴマーであり、硬化後は三次元架橋体となる。再溶融できないため、熱可塑性ベンゾオキサジン系材料とは区別する |
構造式

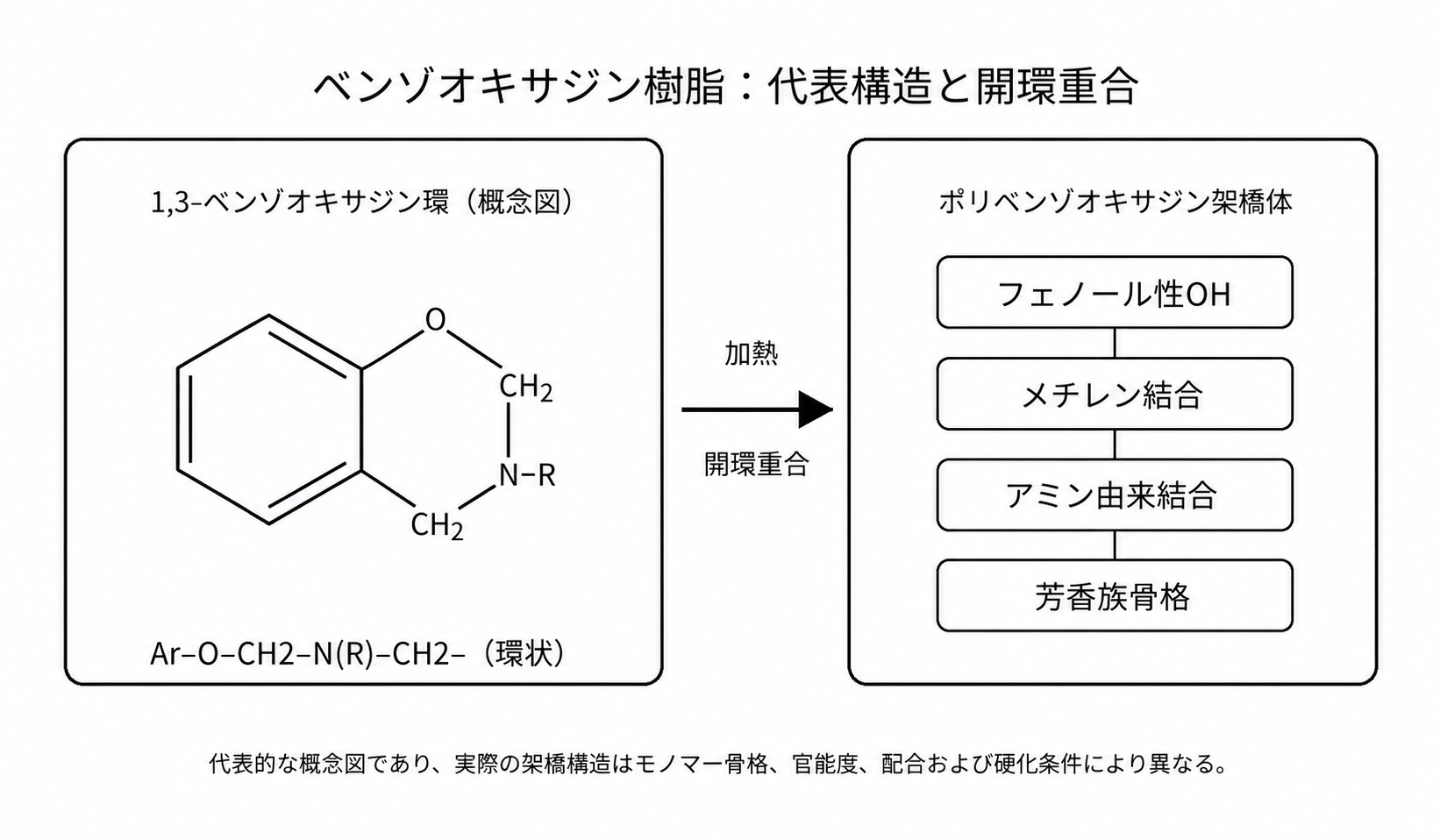

代表的なベンゾオキサジンモノマーは、フェノール類、ホルムアルデヒド類および第一級アミン類から得られる。加熱によりオキサジン環が開環し、フェノール性水酸基、メチレン結合、アミン由来結合を含む架橋構造を形成する。

代表的な構造単位
| 項目 | 表記例・説明 |
|---|---|
| ベンゾオキサジン環 | 芳香環に縮合した–O–CH2–N(R)–CH2–構造を含む六員環 |
| 代表的なモノマー | ビスフェノールA型、ビスフェノールF型、フェノール型、ノボラック型、多官能型 |
| アミン由来置換基 | アニリン、脂肪族アミン、芳香族ジアミン、機能性アミン由来のR基 |
| 硬化後構造 | フェノール性OH、メチレン架橋、第三級アミン様結合を含む三次元架橋体 |
| 化学式 | 材料群であり単一の分子式は定義できない |
共重合体・変性グレード
エポキシ変性では接着性、靭性、硬化性を改善しやすい。ビスマレイミドまたはシアネートエステルとの共硬化では高Tg、低誘電、高温強度を狙う。ポリエーテルスルホン、ポリスルホン、PEIなどの熱可塑性改質剤は靭性向上に用いられる。リン系、シロキサン系、ナノシリカ、GF、CFなどを併用する場合もある。
種類・代表グレード
| 種類・代表グレード | 主成分または特徴 | 長所 | 短所 | 主な用途 |
|---|---|---|---|---|
| ビスフェノールA型 | ビスフェノールA骨格の二官能型 | 物性バランス、汎用性、共硬化性 | 高温硬化、BPA由来規制確認 | 積層板、接着剤、複合材 |
| ビスフェノールF型 | 低粘度化しやすい二官能型 | 含浸性、RTM適性、機械特性 | 配合によりTgが変動 | CFRP、GFRP、構造接着 |
| フェノール型 | フェノールとアニリン等を用いる基本型 | 構造が単純、研究・改質用途 | 単独では脆性、低架橋密度 | 樹脂改質、基礎評価 |
| ノボラック・多官能型 | 多官能フェノール骨格 | 高Tg、高炭化収率、難燃 | 高粘度、脆性、含浸性低下 | 耐熱積層板、電子材料 |
| エポキシ変性型 | BZとエポキシを共硬化 | 接着性、靭性、硬化性を改善 | 吸水、難燃、Tgとのトレードオフ | 接着剤、封止材、プリプレグ |
| BMI・CE変性型 | ビスマレイミドまたはシアネートエステル併用 | 高耐熱、低誘電、靭性調整 | 高コスト、硬化管理が複雑 | 航空宇宙、高周波基板 |
| 難燃型 | リン・窒素・高芳香族骨格 | ハロゲンフリー難燃を狙える | 吸湿、機械特性とのバランス | 電気電子、航空機内装 |
| CF/GF強化型 | 炭素繊維またはガラス繊維強化 | 高比強度、高剛性、低熱膨張 | 異方性、加工粉じん、層間剥離 | 航空宇宙、工具、構造部材 |
| バイオベース型 | 天然由来フェノール・アミンを利用 | 再生可能原料比率を高められる | 供給性、長期実績、品質変動 | 研究開発、環境配慮複合材 |
成形加工
| 加工方法 | 適性 | 理由・主な注意点 |
|---|---|---|
| 射出成形 | △ | 熱硬化性射出成形または反応射出成形で検討可能であるが、一般的な熱可塑性射出成形とは異なる |
| 押出成形 | × | 硬化後に再溶融しないため、通常の連続押出には不適である |
| ブロー成形 | × | 溶融パリソンを用いる中空成形には適さない |
| インフレーション成形 | × | 熱可塑性フィルム形成材料ではない |
| Tダイフィルム成形 | △ | 未硬化樹脂フィルムや接着フィルムの塗工・キャストは可能である |
| 真空成形 | × | 硬化済みシートの再加熱成形はできない |
| 圧縮成形 | ◎ | Bステージ材、プリプレグ、SMC状材料の加熱加圧硬化に適する |
| トランスファー成形 | ○ | 低粘度・潜在硬化設計で適用可能である |
| RTM・VaRTM | ○ | 低粘度グレードに適する。注入温度、ポットライフ、含浸性を管理する |
| プリプレグ成形 | ◎ | 航空宇宙・高耐熱複合材の主要加工法である |
| 注型 | ○ | 低粘度樹脂では可能。脱泡、発熱、硬化勾配に注意する |
| 3Dプリント | △ | 反応性樹脂系の研究例はあるが、一般流通用途では限定的である |
| 切削加工 | ○ | 硬化物や積層板を加工できる。工具摩耗、粉じん、層間剥離に注意する |
| 接着 | ◎ | 接着剤・接着フィルム用途に適する。表面処理と硬化条件を管理する |
| 塗装・コーティング | ○ | ワニス・耐熱コーティングとして使用可能。基材濡れ性と硬化応力を確認する |
| めっき・蒸着 | △ | 基材表面処理、粗化、密着層設計が必要である |
代表的な成形・硬化条件
| 項目 | 単位 | 代表範囲 | 備考 |
|---|---|---|---|
| 予備乾燥 | - | 必要に応じて実施 | 粉末・充填材・プリプレグの吸湿状態を確認 |
| 乾燥温度 | ℃ | 50~90 | モノマーの融着・反応開始を避ける |
| 乾燥時間 | h | 2~8 | 真空乾燥または除湿乾燥を用いる場合がある |
| 許容含水率 | % | グレード依存 | メーカー仕様を優先する |
| 樹脂予熱温度 | ℃ | 40~120 | RTM、注型、プリプレグ成形で粘度調整に用いる |
| 金型温度 | ℃ | 120~200 | 硬化サイクルと離型性に依存 |
| 一次硬化温度 | ℃ | 160~200 | 触媒系では低温化可能 |
| 一次硬化時間 | h | 1~4 | 部材厚さと昇温速度に依存 |
| 後硬化温度 | ℃ | 200~240 | Tg、硬化度、耐熱性向上のために実施する場合がある |
| 後硬化時間 | h | 1~4 | 熱履歴と要求Tgに依存 |
| 成形圧力 | MPa | 0.1~7 | 真空バッグ、オートクレーブ、圧縮成形で大きく異なる |
| 成形収縮率 | % | 0~1.0 | 低収縮が特徴であるが、配合・繊維・空隙に依存 |
| 滞留時間 | - | 短く管理 | 加熱域での予備反応、粘度上昇、ゲル化を避ける |
| アニール | - | 通常は後硬化で代替 | 硬化後の応力緩和とTg向上を兼ねる |
上記は材料群としての一般的な目安である。実際の条件はメーカー、グレード、触媒、配合、成形機、製品厚さ、繊維体積含有率、要求ボイド率により異なるため、個別TDSおよび実成形試験を優先する。
代表的な物性値又は機械的性質
以下は非強化・無充填・標準的なベンゾオキサジン硬化物の代表値または代表範囲である。特定メーカーの単一グレード値ではない。比較用代表値は数値として扱える形式に分離しているが、試験方法、硬化度、骨格、試験片、調湿条件により変動する。
| 項目 | 単位 | 代表値 | 代表範囲 | 試験規格 | 試験条件 | 材料状態 | グレード区分 | 備考 | 信頼度 |
|---|---|---|---|---|---|---|---|---|---|
| 密度 | g/cm³ | 1.18 | 1.15~1.25 | ISO 1183等 | 23℃ | 硬化済み | 非強化標準 | 代表範囲。骨格・空隙率に依存 | B |
| 比重 | - | 1.18 | 1.15~1.25 | 代表値、規格不明 | 23℃ | 硬化済み | 非強化標準 | 密度と概ね同等 | B |
| 吸水率・24時間 | % | 0.20 | 0.10~0.40 | ASTM D570等 | 23℃ | 硬化済み | 非強化標準 | 試験片厚さ、硬化度に依存 | B |
| 引張強さ・破断 | MPa | 75 | 55~100 | ISO 527 / ASTM D638 | 23℃ | 乾燥 | 非強化標準 | 靭性改質により変動 | B |
| 引張弾性率 | GPa | 3.8 | 3.0~5.0 | ISO 527 / ASTM D638 | 23℃ | 乾燥 | 非強化標準 | 高架橋系では高くなる | B |
| 引張破断伸び | % | 2.5 | 1.5~5.0 | ISO 527 / ASTM D638 | 23℃ | 乾燥 | 非強化標準 | 未変性系は低い傾向 | B |
| 曲げ強さ | MPa | 120 | 90~160 | ISO 178 / ASTM D790 | 23℃ | 乾燥 | 非強化標準 | グレード依存 | B |
| 曲げ弾性率 | GPa | 4.0 | 3.2~5.5 | ISO 178 / ASTM D790 | 23℃ | 乾燥 | 非強化標準 | 引張弾性率と混同しない | B |
| アイゾット衝撃強さ・ノッチ付き | kJ/m² | 4.0 | 2.0~8.0 | ISO 180 | 23℃ | 乾燥 | 非強化標準 | ASTMのJ/m値と単純比較しない | C |
| ガラス転移温度 | ℃ | 190 | 145~250 | DMAまたはDSC | - | 硬化済み | 非強化標準 | 測定法と硬化履歴に依存 | A |
| 融点 | ℃ | 該当なし | 該当なし | - | - | 硬化済み | 熱硬化性 | 明確な融点を持たない | A |
| 熱分解開始温度 | ℃ | 350 | 320~400 | TGA | 窒素または空気 | 硬化済み | 非強化標準 | 雰囲気・定義に依存 | B |
| 荷重たわみ温度・1.80 MPa | ℃ | 180 | 150~230 | ISO 75 / ASTM D648 | - | 硬化済み | 非強化標準 | 公開値が少なくグレード依存 | C |
| 連続使用温度 | ℃ | 180 | 150~220 | 長期熱老化の目安 | - | 硬化済み | 非強化標準 | RTIとは別。用途ごとに確認 | C |
| 短時間耐熱温度 | ℃ | 250 | 220~300 | 代表値、規格不明 | 短時間 | 硬化済み | 非強化標準 | 荷重・雰囲気に依存 | C |
| 熱伝導率 | W/(m・K) | 0.22 | 0.18~0.30 | ISO 22007等 | 23℃ | 硬化済み | 非充填 | 熱伝導フィラーで大幅増加 | C |
| 線膨張係数 | 10⁻⁵/K | 5.0 | 4.0~7.0 | TMA | Tg以下 | 硬化済み | 非強化 | CF強化では方向依存で低下 | B |
| 体積抵抗率 | Ω・cm | 1×1015 | 1×1014~1×1016 | IEC 60093等 | 23℃ | 乾燥 | 非強化標準 | 吸湿で低下する場合がある | B |
| 絶縁破壊強さ | kV/mm | 18 | 15~25 | IEC 60243等 | 23℃ | 乾燥 | 非強化標準 | 厚さ依存 | C |
| 比誘電率・1 MHz | - | 3.3 | 2.8~3.8 | IEC 60250等 | 23℃ | 乾燥 | 非強化標準 | 骨格・空隙・吸湿に依存 | B |
| 誘電正接・1 MHz | - | 0.010 | 0.004~0.020 | IEC 60250等 | 23℃ | 乾燥 | 非強化標準 | 低誘電設計グレードはさらに低い | B |
| 限界酸素指数・LOI | % | 30 | 27~38 | ISO 4589 | 23℃ | 硬化済み | 非難燃標準 | 骨格・厚さ・添加剤に依存 | C |
| UL 94燃焼性 | - | グレード依存 | HB~V-0 | UL 94 | 厚さ依存 | 硬化済み | 個別認証グレード | 材料群全体の認証ではない | A |
強化・充填グレードの代表比較
| 材料区分 | 強化材含有率 wt% | 密度 g/cm³ | 引張強さ MPa | 引張弾性率 GPa | Tg ℃ | 備考 |
|---|---|---|---|---|---|---|
| 非強化硬化物 | - | 1.15~1.25 | 55~100 | 3.0~5.0 | 145~250 | 基準となる樹脂単体 |
| GF強化複合材 | 40~70 | 1.7~2.0 | 250~700 | 15~35 | 160~250 | 低コスト、高絶縁、異方性あり |
| CF強化複合材 | 50~65 | 1.45~1.65 | 600~1800 | 45~140 | 180~250 | 高比強度・高剛性。繊維方向と積層構成に強く依存 |
| シリカ充填材 | 30~70 | 1.5~2.0 | 50~110 | 5~15 | 150~240 | 低CTE、封止・積層用途。靭性低下に注意 |
比較用評価スコア
| 評価項目 | スコア | 評価理由 |
|---|---|---|
| 引張強度 | 3 | 標準的。樹脂単体は中程度であり、繊維強化で大幅に向上する |
| 剛性 | 4 | 高架橋・芳香族骨格により比較的高い |
| 衝撃強度 | 2 | 単独硬化物は脆い傾向。熱可塑性改質、ゴム改質が有効 |
| 耐熱性 | 5 | 高Tg、高炭化収率を設計しやすい |
| 耐薬品性 | 4 | 硬化度が高い系は良好だが、強酸・強アルカリ・極性溶剤は要確認 |
| 耐候性 | 3 | 芳香族熱硬化樹脂として標準的。屋外ではUV安定化が必要 |
| 耐加水分解性 | 4 | 低吸水で比較的良いが、共硬化成分と界面に依存 |
| 寸法安定性 | 5 | 低硬化収縮、低吸水、低CTE化が可能 |
| 低吸水性 | 5 | 熱硬化性樹脂の中でも低い部類 |
| 電気絶縁性 | 4 | 高抵抗率、低誘電損失グレードがある |
| 難燃性 | 5 | 高芳香族・高炭化収率により有利 |
| 成形加工性 | 2 | 高温硬化、粘度管理、Bステージ管理が必要 |
| 接着性 | 4 | 接着フィルム・構造接着用途に適する |
| リサイクル性 | 1 | 熱硬化性のため再溶融マテリアルリサイクルが困難 |
| 価格優位性 | 1 | 特殊熱硬化性樹脂であり一般に高価格 |
難燃性
ベンゾオキサジン樹脂は芳香族骨格と高炭化収率により、熱硬化性樹脂の中でも難燃設計に有利である。ただしUL 94等級は材料名だけでは決まらず、モノマー骨格、難燃剤、充填材、色、試験片厚さ、硬化条件ごとに確認する必要がある。リン系ベンゾオキサジン、ノボラック型、多官能型、無機充填型ではV-0相当を狙えるグレードがあるが、個別認証を確認する。
電気的性質
低吸水性により湿熱後の誘電特性変化を抑えやすく、高周波基板、封止、絶縁用途で検討される。比誘電率および誘電正接は周波数、温度、吸湿、硬化度、ガラスクロス、空隙率に依存するため、1 MHz値とGHz帯値を同一視しない。
耐薬品性
以下は十分に硬化した樹脂単体を想定した一般的な目安である。実際の耐薬品性は、共硬化成分、硬化度、補強材、界面処理、残留応力、薬品濃度、温度、接触時間、浸漬または飛沫接触の違いにより変化する。
| 薬品名 | 濃度 | 温度 | 接触時間 | 状態 | 評価 | 主な劣化形態 | 備考 |
|---|---|---|---|---|---|---|---|
| 水 | - | 23℃ | 24 h~長期 | 無応力浸漬 | ◎ | 吸水、わずかな寸法変化 | 低吸水で比較的良好 |
| 温水 | - | 60~90℃ | 100~1000 h | 無応力浸漬 | ○ | 吸水、界面劣化 | 硬化度、補強材界面を確認 |
| 水蒸気 | 飽和 | 121℃ | 24~96 h | PCT | △ | 吸水、接着低下、微小亀裂 | 電子用途はPCT試験推奨 |
| 塩酸 | 10% | 23℃ | 24~168 h | 無応力浸漬 | ○ | 変色、表面劣化 | 高温・高濃度は要確認 |
| 硫酸 | 10% | 23℃ | 24~168 h | 無応力浸漬 | ○ | 変色、強度低下 | 濃硫酸・高温は不適となり得る |
| 硝酸 | 10% | 23℃ | 24 h | 無応力浸漬 | △ | 酸化、変色、脆化 | 酸化性に注意 |
| 酢酸 | 10% | 23℃ | 24~168 h | 無応力浸漬 | ○ | 膨潤、表面変化 | 濃度・温度依存 |
| 水酸化ナトリウム | 10% | 23℃ | 24~168 h | 無応力浸漬 | ○ | 加水分解、表面荒れ | 高温・高濃度は△~× |
| 水酸化カリウム | 10% | 23℃ | 24~168 h | 無応力浸漬 | ○ | 加水分解、表面荒れ | 高温・高濃度は要確認 |
| エタノール | 99% | 23℃ | 24~168 h | 無応力浸漬 | ◎ | わずかな膨潤 | 概ね良好 |
| IPA | 99% | 23℃ | 24~168 h | 無応力浸漬 | ◎ | わずかな膨潤 | 概ね良好 |
| グリセリン | 99% | 23~80℃ | 24~168 h | 無応力浸漬 | ◎ | 吸着、表面残留 | 高温では確認 |
| MMB | 99% | 23℃ | 24~168 h | 無応力浸漬 | ○ | 膨潤、可塑化 | 配合依存 |
| アセトン | 99% | 23℃ | 24 h | 無応力浸漬 | △ | 膨潤、表面軟化 | 短時間接触でも確認 |
| MEK | 99% | 23℃ | 24 h | 無応力浸漬 | △ | 膨潤、接着低下 | 高温・応力下は不適となり得る |
| 酢酸エチル | 99% | 23℃ | 24 h | 無応力浸漬 | △ | 膨潤、表面変化 | 硬化度依存 |
| トルエン | 99% | 23℃ | 24~168 h | 無応力浸漬 | ○ | 膨潤、抽出 | 長時間・高温は要確認 |
| キシレン | 99% | 23℃ | 24~168 h | 無応力浸漬 | ○ | 膨潤、抽出 | 概ね良好だがグレード依存 |
| n-ヘキサン | 99% | 23℃ | 24~168 h | 無応力浸漬 | ◎ | わずかな膨潤 | 概ね良好 |
| ジクロロメタン | 99% | 23℃ | 24 h | 無応力浸漬 | △ | 膨潤、クラック | 応力下では注意 |
| ガソリン | 市販燃料 | 23℃ | 168 h | 無応力浸漬 | ○ | 膨潤、添加剤抽出 | 燃料組成に依存 |
| 潤滑油 | 鉱油系 | 80~120℃ | 500 h | 浸漬 | ◎ | 酸化油による変色 | 油種・添加剤を確認 |
| ブレーキ液 | グリコール系 | 23~100℃ | 168 h | 浸漬 | ○ | 吸湿、膨潤 | 高温長期で確認 |
| 次亜塩素酸ナトリウム | 0.1~5% | 23℃ | 24~168 h | 浸漬 | △ | 酸化、変色、脆化 | 有効塩素濃度とpHを確認 |
| 過酸化水素 | 3~30% | 23℃ | 24~168 h | 浸漬 | △ | 酸化、表面劣化 | 高温・金属触媒共存に注意 |
| 塩水 | 3.5% NaCl | 23~80℃ | 168~1000 h | 浸漬 | ◎ | 吸水、界面劣化 | CFRPでは金属接触腐食も確認 |
環境応力割れ・ESC
ベンゾオキサジン硬化物は高度架橋体であり、熱可塑性非晶性樹脂のような典型的ESCは相対的に生じにくい。ただし、ボイド、未硬化部、残留応力、金属インサート周辺、鋭いノッチ、接着界面、溶剤膨潤が重なると、微小亀裂や層間剥離が発生し得る。実部品では薬品浸漬と曲げ・引張応力を組み合わせた試験を行う。
SP値(溶解度パラメータ)
ベンゾオキサジン硬化物の代表的なSP値は、構造から見ておおむね20~24 MPa1/2程度の範囲が目安である。ただし、架橋高分子は通常の意味で溶解せず、SP値は膨潤、可塑化、溶剤親和性の一次スクリーニングに用いるべきである。フェノール性OH、アミン由来部位、芳香族骨格、架橋密度により値は変動する。
溶解性の目安
| SP値差 | 溶解・膨潤の目安 | 判定 |
|---|---|---|
| 0~2 | 膨潤・軟化しやすい | × |
| 2~5 | 条件により膨潤する | △ |
| 5~8 | 短時間接触では比較的安定 | ○ |
| 8以上 | 溶解・膨潤しにくい | ◎ |
SP値から見た耐溶剤性
| 薬品名 | SP値 MPa1/2 | ベンゾオキサジンとの差 | SP値上の評価 |
|---|---|---|---|
| ベンゾオキサジン硬化物(代表推定範囲) | 20~24 | - | 架橋構造のため真の溶解ではなく、膨潤傾向の指標として扱う |
| n-ヘキサン | 14.9 | 5.1~9.1 | ◎~○ |
| トルエン | 18.2 | 1.8~5.8 | ×~△ |
| キシレン | 18.0 | 2.0~6.0 | △~○ |
| 酢酸エチル | 18.6 | 1.4~5.4 | ×~△ |
| MEK | 19.0 | 1.0~5.0 | ×~△ |
| アセトン | 19.9 | 0.1~4.1 | ×~△ |
| IPA | 23.5 | 0.0~3.5 | ×~△ |
| エタノール | 26.0 | 2.0~6.0 | △~○ |
| 水 | 47.9 | 23.9~27.9 | ◎ |
SP値差が小さい溶剤でも、架橋密度が高ければ溶解せず、膨潤に留まる場合が多い。逆にSP値差が大きくても、酸化、加水分解、酸塩基反応、界面劣化、応力集中により性能低下が起こり得る。耐薬品性はSP値だけで判定せず、実薬品、実温度、実応力で確認する。

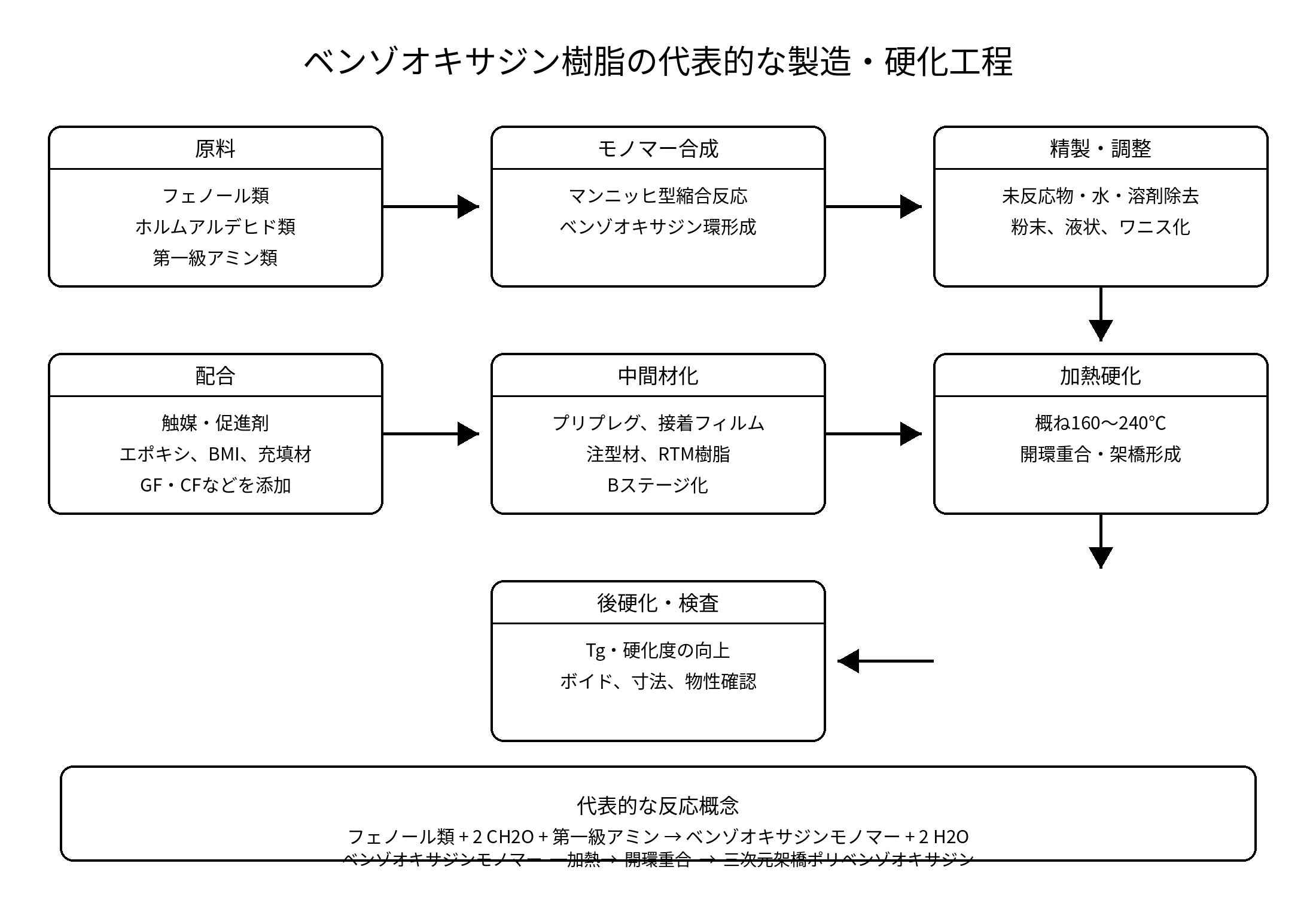

製法
ベンゾオキサジンモノマーは、一般にフェノール類、ホルムアルデヒド類および第一級アミン類のマンニッヒ型縮合反応により合成される。代表的な概念式は、Ar–OH + 2CH2O + R–NH2 → ベンゾオキサジンモノマー + 2H2Oである。硬化時は外部硬化剤を必須とせず、加熱により環が開裂して架橋反応が進行する。

原料
- フェノール類:フェノール、ビスフェノールA、ビスフェノールF、ノボラック、ナフトール類、バイオ由来フェノール類
- アルデヒド類:ホルムアルデヒド、パラホルムアルデヒドなど
- 第一級アミン類:アニリン、脂肪族アミン、芳香族ジアミン、機能性アミン
- 共硬化成分:エポキシ樹脂、フェノール樹脂、ビスマレイミド樹脂、シアネートエステル樹脂
- 改質剤:熱可塑性樹脂、ゴム、シロキサン、リン系難燃剤、ナノシリカ、熱伝導フィラー
- 強化材:炭素繊維、ガラス繊維、シリカ繊維、アラミド繊維
| 工程 | 内容 |
|---|---|
| モノマー合成 | フェノール類、2当量程度のホルムアルデヒド類、第一級アミン類を反応させ、1,3-ベンゾオキサジン環を形成する |
| 精製・濃縮 | 未反応物、水、低沸点溶剤を除去し、粉末、フレーク、液状樹脂、ワニスに調整する |
| 配合 | 触媒、硬化促進剤、エポキシ、フェノール、BMI、CE、熱可塑性改質剤、難燃剤、無機フィラーを添加する |
| 繊維含浸 | CF、GF、シリカ繊維、アラミド繊維などへ含浸し、プリプレグまたはRTM用樹脂とする |
| Bステージ化 | 部分反応させてタック、ドレープ、保存安定性、流動性を調整する |
| 加熱硬化 | 概ね160~240℃で開環重合を進める。触媒や共硬化系により低温化できる |
| 後硬化 | Tg、耐熱性、耐湿性、寸法安定性を高めるため追加加熱する |
| 品質確認 | DSC、DMA、FT-IR、ゲル分率、ボイド率、Tg、機械特性、吸水、誘電、難燃性を確認する |
硬化温度は一般に160~240℃程度であるが、触媒、フェノール性化合物、酸、アミン、エポキシ共硬化などにより低温化できる。反応熱、粘度上昇、ゲル化、ボイド、厚肉部の温度勾配を管理し、DSC、DMA、FT-IRなどで硬化度を確認する。
詳細な利用用途
| 用途 | 適性 | 選定理由 | 注意点 |
|---|---|---|---|
| 航空宇宙一次構造 | ◎ | 高Tg、低吸水、低硬化収縮、hot/wet性能 | プリプレグ品質、認証、損傷許容性を確認 |
| 航空機内装・FST | ◎ | 難燃、低発煙、高炭化収率を設計しやすい | 煙毒性、OSU、厚さ別認証が必要 |
| アブレーション材 | ◎ | 高炭化収率、低ボイド、寸法安定性 | 熱流束、ガス発生、繊維構成を評価 |
| 高温工具・複合材金型 | ◎ | 高Tg、低CTE、長期耐熱 | 熱サイクル、離型性、表面精度を確認 |
| 高周波基板 | ○ | 低吸水、低誘電損失 | GHz帯Dk/Df、銅箔密着、加工性を確認 |
| パワーモジュール封止 | ○ | 高耐熱、絶縁、低CTE化が可能 | 熱伝導フィラー、界面剥離、部分放電を確認 |
| 構造接着剤 | ◎ | 高温接着、耐湿、フィルム化が可能 | 表面処理、硬化圧力、靭性を確認 |
| 一般射出成形筐体 | × | 熱可塑性射出成形に不適 | 専用熱硬化成形を除く |
| ギア・軸受 | △ | 高剛性だが脆性・摩耗データが限定 | 摺動改質と実摩耗試験が必要 |
| 配管・タンク | △ | 耐薬品性は良いが大型成形性が限定 | FRP化、ライニング、接合設計を確認 |
| 医療機器部品 | △ | 耐熱・低吸水は有利 | ISO 10993、滅菌、溶出の個別確認が必要 |
| 食品機械部品 | △ | 耐熱・低吸水は有利 | 食品接触適合グレードが限定的 |
| 塗料・コーティング | ○ | 耐熱、難燃、耐薬品コーティングに適する | 硬化温度、基材密着、脆性を確認 |
| 複合材料マトリックス | ◎ | 主要用途。CF、GFとの組合せで高性能 | 含浸、ボイド、界面、硬化残留応力を管理 |
上記評価は材料群としての一般的な適性である。用途決定時には、グレード、硬化条件、荷重、温度、薬品、湿度、寿命、法規制、成形設備、検査方法を確認する。
接合・表面処理適性
| 方法 | 適性 | 内容 |
|---|---|---|
| 接着剤接合 | ◎ | 主要用途の一つ。研磨、脱脂、プラズマ、プライマーで界面を安定化する |
| 機械締結 | ○ | 可能であるが、脆性と応力集中を考慮し、大径座金、適正締付け、インサートを用いる |
| インサート成形 | ○ | CTE差と硬化収縮が小さい利点がある。金属表面処理と角部Rが重要 |
| 超音波溶着 | × | 硬化後は再溶融しないため一般に不適 |
| 熱板・振動溶着 | × | 熱可塑性溶着には不適 |
| レーザー接合 | △ | 透過・吸収層設計または反応性接着層が必要 |
| 塗装 | ○ | 表面洗浄、粗化、プライマーで密着を確保する |
| 印刷 | ○ | 表面エネルギーと硬化度を確認し、コロナ・プラズマ処理を検討する |
| めっき | △ | 粗化、触媒化、密着層が必要。熱サイクル剥離を確認する |
寸法精度・設計特性
- 硬化収縮は小さいが、ゼロとは限らない。繊維配向、樹脂流動、工具熱膨張、硬化反応による残留応力を考慮する。
- CF・GF複合材では流動方向・繊維方向と直角方向で弾性率、強度、CTE、吸湿膨張が大きく異なる。
- 短時間引張強さをそのまま設計許容応力に使用せず、温度、湿度、クリープ、疲労、ノッチ、衝撃、寿命を含めて安全率を設定する。
- ボルト締結、圧入、インサート周辺では応力集中を避け、角部R、座面拡大、干渉量低減、金属とのCTE差を考慮する。
品質・成形不良
| 不良 | 材料側要因 | 成形条件側要因 | 主な対策 |
|---|---|---|---|
| ボイド | 残留水・溶剤、脱泡不足 | 低真空、急速昇温 | 乾燥、真空脱泡、段階昇温 |
| 樹脂リッチ・ドライスポット | 含浸不均一、流動制御不良 | 粘度不適、圧力差過大 | 含浸温度、繊維体積率、流路設計を最適化 |
| 硬化むら | 厚肉、温度勾配、発熱 | 金型温度不均一 | 熱電対配置、昇温速度、保温時間を見直す |
| 反り | 積層非対称、CTE異方性 | 片面加熱、急冷 | 対称積層、均一冷却、工具剛性確保 |
| 層間剥離 | 界面濡れ不良、ボイド、衝撃 | 表面汚染、硬化圧力不足 | 表面管理、含浸改善、靭性化 |
| プレートアウト | 低分子添加剤、離型剤過多 | 長時間加熱、過剰配合 | 配合見直し、金型清掃、離型剤最適化 |
| 変色・黒点 | 局所過熱、長時間滞留、異物 | ホットスポット、劣化樹脂残留 | 温度均一化、洗浄、滞留短縮 |
| 接着不良 | 表面汚染、低硬化度、界面水分 | 離型剤残留、低圧 | 研磨・プラズマ処理、乾燥、硬化条件改善 |
注意点・劣化・故障モード
| 劣化現象 | 主な原因 | 発生しやすい条件 | 影響 | 推奨確認試験 | 予防策 |
|---|---|---|---|---|---|
| 硬化不足 | 硬化温度不足、保持時間不足、厚肉部の温度遅れ | 高粘度、低昇温、触媒不足 | 低Tg、吸水増加、溶剤膨潤、接着低下 | DSC残留発熱とDMAで硬化度確認 | 段階昇温、後硬化条件の最適化 |
| 脆性破壊 | 高架橋密度、ノッチ、低靭性配合 | 低温、衝撃、応力集中 | クラック、層間剥離 | CAI、GIC、衝撃試験 | 熱可塑性改質、ゴム改質、設計R付与 |
| ボイド | 残留水・溶剤、含浸不足、急速硬化 | 厚肉、低真空、速い昇温 | 強度低下、絶縁低下、外観不良 | 超音波探傷、断面観察、密度測定 | 乾燥、脱泡、真空、昇温速度最適化 |
| 湿熱劣化 | 吸水、界面加水分解、未硬化部 | 高温高湿、PCT | Tg低下、接着低下、微小亀裂 | 85℃/85%RH、PCT、吸水率 | 高硬化度、界面処理、低吸水配合 |
| 熱酸化劣化 | 酸素下の長期高温曝露 | 連続使用上限付近 | 変色、脆化、質量減少 | 熱老化、TGA、FT-IR | 温度低減、酸化安定化、遮蔽 |
| アウトガス | 残留モノマー、溶剤、低分子成分 | 真空、高温 | 汚染、質量減少、接着不良 | TML/CVCM、GC-MS | 高純度化、十分な後硬化、真空ベーク |
| 金属界面腐食 | 残留酸・触媒、吸湿、異種金属接触 | 高湿、塩水、CFRP/Al接触 | 腐食、界面剥離 | 塩水噴霧、電気化学試験 | 絶縁層、表面処理、低イオン配合 |
| 摩耗粉発生 | 硬く脆い樹脂相、繊維露出 | 摺動、高面圧 | 摩耗、粉じん、寸法変化 | 摩耗試験、粒子測定 | 摺動改質、相手材・粗さ最適化 |
推奨確認試験
- 実薬品浸漬試験:使用濃度、使用温度、24~1000時間を想定し、質量、寸法、硬度、曲げ強度、外観を測定する。
- 応力負荷下耐薬品試験:実部品残留応力を模擬し、曲げ治具または一定ひずみ下で薬品接触させる。
- 高温高湿試験:85℃・85%RH、500~2000時間を目安にTg、接着、絶縁、寸法を確認する。
- PCT・熱水試験:121℃飽和蒸気、24~96時間、または用途に応じた温水条件で界面劣化を評価する。
- 熱老化試験:想定連続使用温度および上限温度で1000時間以上の強度保持率、質量変化、色差を確認する。
- ヒートサイクル試験:低温~高温を500~2000サイクル行い、亀裂、界面剥離、絶縁低下を確認する。
- クリープ・疲労試験:実荷重、実温度、実湿度で長期変形と破壊寿命を評価する。
- アウトガス試験:真空・高温用途ではTML、CVCM、GC-MS、真空ベーク後の質量変化を確認する。
- 実成形・実部品試験:ボイド、含浸、硬化度、寸法、非破壊検査、耐久性を最終確認する。
法規制・認証
| 法規制・認証 | 一般的な扱い | 確認事項 |
|---|---|---|
| RoHS | 一般に対応可能 | 樹脂骨格だけでなく触媒、難燃剤、顔料、充填材を含む個別グレード証明書を確認する |
| REACH・SVHC | 個別確認 | モノマー、残留物、添加剤、輸入量、用途により義務が異なる |
| PFAS関連規制 | 通常の非フッ素BZ骨格は直接対象になりにくい | 低誘電化のためフッ素含有モノマーを用いる系は個別確認する |
| FDA・EU食品接触 | 適合グレードは限定的 | 材料名だけで適合を断定しない。抽出・移行条件を確認する |
| 日本食品衛生法・ポジティブリスト | 個別確認 | 最終成形品の樹脂、添加剤、用途、温度、接触時間を確認する |
| USP Class VI・ISO 10993 | 医療用途向け個別グレードのみ | 生体適合性、滅菌、溶出、製造変更管理を確認する |
| UL認証 | 個別グレード・厚さ別 | UL 94、RTI、CTI、色、厚さ、製造拠点を確認する |
| 航空宇宙規格 | 認定材料システムごと | プリプレグ、接着フィルム、工程、設備、Nadcap等を含めて管理する |
環境・リサイクル性
| 項目 | 評価・内容 |
|---|---|
| 熱可塑性または熱硬化性 | 熱硬化性。硬化後は再溶融しない |
| マテリアルリサイクル | 一般に困難。粉砕材をフィラーとして利用する可能性はある |
| ケミカルリサイクル | 研究開発段階。架橋分解、熱分解、溶媒分解の適用性は樹脂骨格に依存 |
| サーマルリサイクル | 高芳香族・窒素含有樹脂として燃焼ガス処理を適切に行う |
| 再生材利用 | 高性能用途では限定的。再生粉末添加では強度、粘度、絶縁、清浄度を確認 |
| バイオベース | 天然由来フェノール・アミンを用いる研究・製品開発がある |
| 生分解性 | 一般的なベンゾオキサジン硬化物は生分解性材料ではない |
| LCA上の特徴 | 長寿命・軽量複合材で使用段階の負荷低減に寄与し得るが、高温硬化エネルギーとリサイクル性が課題 |
価格・供給性
| 項目 | 相対評価 | 内容 |
|---|---|---|
| 価格区分 | 高価格~極めて高価格 | 汎用エポキシ、フェノールより高い。航空宇宙認定材、特殊低誘電材はさらに高い |
| 国内入手性 | 限定的 | 専門商社、メーカー直販、受注生産が中心となる場合がある |
| 少量購入 | やや困難 | 研究用モノマーは入手可能な場合があるが、工業グレードはMOQ確認が必要 |
| 供給形態 | 粉末、固形、液状、ワニス、プリプレグ、接着フィルム | 用途別に異なる |
| 特注性 | 高い | 骨格、粘度、触媒、繊維、難燃、誘電特性を用途別に設計する傾向が強い |
価格は市況、購入量、認定、グレード、配合、地域、供給形態により大きく変動するため、相対評価として扱う。
関連材料との比較
| 比較材料 | 特徴 | ベンゾオキサジン樹脂との違い |
|---|---|---|
| エポキシ樹脂 | 接着性、加工性、材料選択肢が広い | BZは低吸水、低収縮、高Tg、難燃で有利。エポキシは低温硬化、靭性、供給性で有利 |
| フェノール樹脂 | 難燃、高炭化、低価格 | BZは硬化副生成物が少なく、低ボイド・低収縮。フェノールはコストと実績で有利 |
| シアネートエステル樹脂 | 低誘電、低吸水、高Tg | CEは高周波特性で優れやすい。BZは難燃、低収縮、接着性で有利な場合がある |
| PEEK | 熱可塑性スーパーエンプラ、高靭性、再溶融可能 | BZは低粘度含浸と高Tg熱硬化複合材に有利。PEEKは溶融成形、靭性、リサイクル性で有利 |
| PPS | 耐薬品、難燃、量産射出成形 | PPSは量産部品とコストで有利。BZは複合材含浸、低収縮、高Tgで有利 |
| ポリイミド | 極めて高い耐熱性、電気特性 | PIは最高温度域で有利。BZは加工粘度、硬化収縮、吸水で有利な場合がある |
| ビスマレイミド樹脂 | 高温構造複合材用熱硬化性樹脂 | BMIは高温機械強度で実績。BZは低吸水、低収縮、難燃、加工性で有利な場合がある |
代表的なメーカー
| メーカー | 代表製品・ブランド | 概要 |
|---|---|---|
| Huntsman Advanced Materials | ARALDITE® MT 35600、MT 35700等 | ビスフェノールA型・F型ベンゾオキサジンを含む高性能熱硬化樹脂。用途・地域・最新供給状況は個別確認 |
| Kaneka Aerospace | Kaneka BZ9704、BZ9691、TP2200等 | 航空宇宙用ベンゾオキサジン系プリプレグ、接着フィルム、工具材を展開 |
| 四国化成工業 | P-d、F-a、ALP-d | 耐熱樹脂・架橋剤用途のベンゾオキサジン。エポキシ、フェノール、BMIとの共硬化用途を含む |
製品名、グレード、供給地域、認定状況、継続供給性は変更される場合があるため、採用時点でメーカーに確認する。
関連キーワード
ベンゾオキサジン樹脂 / BZ / Polybenzoxazine / 熱硬化性樹脂 / エポキシ樹脂 / フェノール樹脂 / シアネートエステル樹脂 / ビスマレイミド樹脂 / ポリイミド / PEEK / PPS / CFRP / GFRP / プリプレグ / RTM / 低硬化収縮 / 低誘電樹脂 / 耐熱接着剤 / 環境応力割れ / SP値 / UL 94
