高耐熱ポリアミド

概要

高耐熱ポリアミド(HTPA)は、一般的なPA6、PA66より高い耐熱性、高温剛性、寸法安定性、耐リフロー性を目的として設計されたポリアミド系材料群である。主に半芳香族ポリアミド(PPA)であるPA6T系、PA9T系、PA10T系、PA4T系などを指すが、市場や用途分野によっては高融点脂肪族ポリアミドであるPA46を含めて扱う場合がある。

項目内容
材料名高耐熱ポリアミド
略記号HTPA、PPA(半芳香族系の場合)、PA6T、PA9T、PA10T、PA4T、PA46など
IUPAC単一化合物ではなくポリアミド材料群であるため一義的なIUPAC名はない。代表例のPA6Tは poly(hexamethylene terephthalamide)、PA9Tは poly(nonamethylene terephthalamide) と表される。
英語名High-Temperature Polyamide、High-Heat-Resistant Polyamide、High-Performance Polyamide、Polyphthalamide
日本語名・別名高耐熱ナイロン、耐熱ポリアミド、半芳香族ポリアミド、ポリフタルアミド、高温ナイロン
分類熱可塑性樹脂、ポリアミド系樹脂、結晶性又は半結晶性樹脂
プラスチック分類エンジニアリング・プラスチックからスーパーエンジニアリング・プラスチックに分類される。分類は耐熱水準、樹脂骨格、用途慣行により異なる。
代表構造脂肪族ジアミン由来部位と芳香族ジカルボン酸由来部位をアミド結合で連結した半芳香族構造。代表例:[–NH–(CH2)m–NH–CO–C6H4–CO–]n
CAS No.材料群として共通のCAS No.はない。ホモポリマー、共重合体、添加剤組成ごとに異なるため、個別SDSで確認する。
構造・主成分PA6T、PA6T/6I、PA6T/66、PA9T、PA10T、PA4T等の半芳香族ポリアミドを中心とし、用途によってPA46を含む。市販材はGF、CF、無機フィラー、難燃剤、熱安定剤等を配合したコンパウンドが多い。
主な用途SMTコネクタ、LEDリフレクタ、ソケット、センサ、モータ部品、ポンプ・バルブ部品、冷却系部品、燃料系部品、ギア、軸受、金属代替構造部品など。

高耐熱ポリアミドは、主鎖へ芳香環を導入して分子鎖の剛直性と結晶構造を高めることにより、一般的な脂肪族ポリアミドより高い融点、ガラス転移温度、高温弾性率を得やすくした材料群である。特に鉛フリーはんだのリフロー工程、高温エンジンルーム、電動車の高電圧部品など、熱と機械荷重が同時に作用する用途で使用される。

ただし、HTPAは単一樹脂ではない。PA6T系は高耐熱・高剛性、PA9T・PA10T系は低吸水・寸法安定性、PA4T系は高融点・高温剛性、PA46は高結晶化速度・耐摩耗性に特徴がある。代表物性や成形条件の幅が大きいため、材料名だけでなく樹脂骨格、共重合組成、強化材含有率、難燃剤、調湿状態を区別して選定する必要がある。

実部品では、温度、湿度、薬品濃度、接触時間、荷重、残留応力、肉厚、ウェルド位置、成形履歴によって性能が変化する。特に吸湿後の寸法・剛性、熱水又はグリコール中の加水分解、強酸・強アルカリ、長期クリープ、GF配向による反りは個別確認が必要である。

特徴

長所
  • 一般的なPA6、PA66より融点、荷重たわみ温度、高温剛性を高く設計しやすい。
  • GF強化グレードでは、250℃を超えるHDTを示す製品が存在し、鉛フリーリフロー対応部品に用いられる。
  • PA9T、PA10T、長鎖PPA系は、一般に吸水率が低く、寸法安定性と湿潤時電気特性に優れる。
  • 油、燃料、グリコール、脂肪族炭化水素、低級アルコールに比較的良好なグレードが多い。
  • 薄肉成形、インサート成形、レーザー溶着、金属代替に対応するグレード展開がある。
短所
  • 成形温度が高く、乾燥不足、滞留、局所過熱により加水分解、変色、ガス、分子量低下が生じやすい。
  • GF強化材は流動方向と直角方向の収縮差が大きく、反り、ウェルド強度、繊維浮きに注意が必要である。
  • 強酸、強アルカリ、高温水、蒸気、酸化剤ではアミド結合の加水分解又は酸化劣化が進む場合がある。
  • 一般PAより材料価格と成形設備負荷が高く、金型温調、耐摩耗部品、排気設計が必要となることがある。
  • 樹脂群内の差が大きく、PPA、PA46、PA6T、PA9Tを同一物性で扱うことはできない。
項目一般的な傾向
外観自然色は乳白色、淡黄褐色又は不透明。GF、難燃剤、顔料により外観は変化する。透明PPAは限定的であり、非晶性共重合ポリアミドとは区別する。
耐熱性高い。樹脂骨格と強化率により、融点はおおむね280~335℃、連続使用温度の目安は120~180℃程度である。短時間耐熱、HDT、RTIは別指標である。
耐薬品性油、燃料、アルコール、グリコール、脂肪族炭化水素に比較的良好。強酸、強アルカリ、熱水、蒸気、酸化剤は条件依存性が大きい。
加工性主に射出成形。押出用の非強化・高粘度グレードもある。高温成形、低含水率、適正金型温度、短い滞留時間が重要である。
分類上の注意HTPAは性能分類名であり、化学構造による単一規格名ではない。PA46は脂肪族、PPAは半芳香族、アラミドは全芳香族であり、構造と加工法が異なる。

構造式

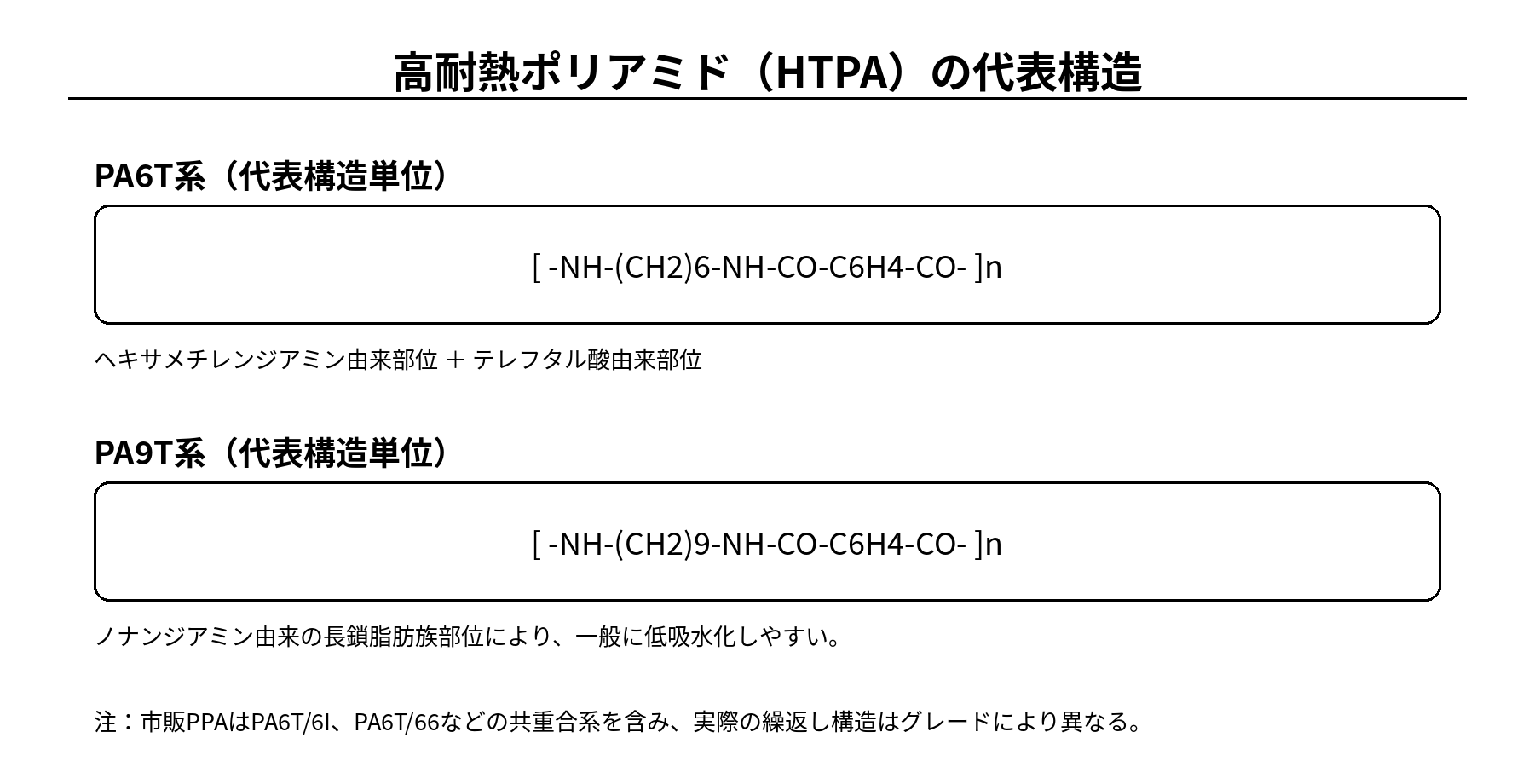

高耐熱ポリアミドHTPAの代表構造式

代表的なPPAは、テレフタル酸又はイソフタル酸などの芳香族ジカルボン酸と、ヘキサメチレンジアミン、ノナンジアミン、デカンジアミンなどの脂肪族ジアミンを縮重合して得られる。PA6Tホモポリマーは融点が非常に高く成形窓が狭いため、実用上はPA6I、PA66、PA6などを共重合して融点、結晶化、流動性、吸水性を調整した材料が多い。

PA9T及びPA10Tは、ジアミン側のメチレン鎖が長いため、PA6T系よりアミド基濃度が低くなり、一般に吸水率を下げやすい。PA4T系は短鎖ジアミンと芳香族酸から構成され、分子鎖剛直性と高温特性に優れるが、市販材では加工性を確保するため共重合・変性されることが多い。

種類・代表グレード

種類・グレード区分主成分又は改質方法長所・物性への影響短所・注意点主な用途
PA6T系PA6T/6I、PA6T/66等の共重合系高耐熱、高剛性、高強度、耐リフロー性吸水、成形温度、滞留劣化に注意コネクタ、スイッチ、電装部品
PA9T系ノナンジアミンとテレフタル酸を主体低吸水、寸法安定性、耐薬品性、耐摩耗性高温成形が必要。価格は一般PAより高いギア、燃料系、冷却系、電気電子部品
PA10T系デカンジアミンとテレフタル酸を主体低吸水、耐熱、寸法安定性。バイオ由来原料を含む系があるグレードごとの共重合組成差が大きい自動車、電装、機械部品
PA4T系短鎖ジアミンとテレフタル酸を主体とする変性系高融点、高Tg、高温剛性、薄肉耐熱加工窓が狭く、乾燥と温度管理が厳しいSMTコネクタ、LED、精密電装部品
PA46テトラメチレンジアミンとアジピン酸による脂肪族PA高融点、速い結晶化、耐摩耗、高温疲労吸水性はPPA長鎖系より高い。寸法変化に注意ギア、軸受、電装、耐熱機構部品
非強化・標準無充填又は低添加量靭性、溶着性、表面性、押出適性GF強化材より剛性、HDT、収縮安定性が低いチューブ、ギア、薄肉部品、フィルム
GF強化ガラス繊維15~60質量%程度強度、剛性、HDT、クリープ、寸法安定性向上異方性、反り、繊維浮き、金型摩耗構造部品、金属代替、ハウジング
CF強化炭素繊維20~40質量%程度の例高比剛性、低線膨張、導電性高価格、異方性、絶縁用途に不適な場合がある軽量構造、精密部品、金属代替
難燃ハロゲンフリー又はその他難燃系UL 94 V-0等の認証グレードが存在厚さ、色、添加剤で等級が変わる。靭性・流動性への影響コネクタ、ソケット、高電圧部品
摺動・低摩擦PTFE、シリコーン、固体潤滑剤等摩擦、摩耗、鳴きの低減接着・塗装・溶着性が低下する場合があるギア、軸受、ブッシュ
耐加水分解樹脂骨格、末端、安定剤、強化材界面を最適化熱水、グリコール、冷却液中の寿命向上材料名だけで耐久性を判断できないサーモスタット、ポンプ、バルブ
食品・医療用途添加剤、色材、製造管理を用途規制に適合させた個別グレード規制適合証明を取得可能な製品が存在材料群全体の適合ではない。滅菌・溶出確認が必要食品機械、医療機器、流体部品

成形加工

加工方法適性理由主な注意点
射出成形◎主要な加工法であり、薄肉・精密・インサート部品に対応する。十分な乾燥、高温シリンダー、適正金型温度、滞留防止が必要である。
押出成形○非強化・高粘度グレードでチューブ、モノフィラメント、フィルム等に適用できる。押出専用グレード、含水率、ダイ温度、メルト強度を確認する。
ブロー成形△高溶融張力グレードで可能な場合がある。一般射出グレードではパリソン安定性が不足しやすい。
インフレーション成形△一部フィルム・押出グレードに限定される。結晶化、透明性、バブル安定性の調整が必要である。
Tダイフィルム○専用非強化グレードで耐熱フィルムを成形できる。高温設備、ダイ滞留、吸湿、厚み均一性に注意する。
真空成形・圧空成形△シートグレードで可能であるが、一般的ではない。結晶化温度域、加熱均一性、ドローダウンを確認する。
圧縮成形△特殊形状、試験片、複合材で用いる場合がある。熱履歴とボイド管理が必要である。
3Dプリント△フィラメント又は粉末グレードが存在する。高温チャンバー、乾燥、反り、層間接着が課題である。
切削加工○素材形状が入手できれば精密加工可能である。GF材は工具摩耗と表面粗さ、吸湿寸法変化に注意する。
超音波・振動溶着○設計とグレードが適切であれば接合可能である。GF配向、吸湿、エネルギーダイレクタ、ウェルド位置を確認する。
レーザー溶着○透過材・吸収材の組合せに対応する専用グレードがある。色、厚さ、透過率、ギャップ、添加剤の影響を確認する。
接着△接着剤と表面処理により可能である。吸湿、離型剤、摺動剤、表面エネルギー、耐熱サイクルを確認する。
塗装・印刷△前処理・プライマーにより対応できる。高結晶性、添加剤ブリード、熱履歴、密着性を評価する。
めっき・蒸着△専用グレードと前処理で適用可能である。密着、熱膨張差、薬液耐性、アウトガスを確認する。
インサート成形◎高耐熱、高強度により金属端子一体成形へ適する。金属予熱、収縮差、端子周囲の応力集中、フラッシュを管理する。
代表的な射出成形条件
項目単位一般的な目安備考
予備乾燥温度℃100~130除湿乾燥を基本とする。樹脂系・難燃剤により上限が異なる。
予備乾燥時間h4~12開封履歴、吸湿量、乾燥機露点、ペレット層厚により調整する。
許容含水率%0.02~0.10代表的な管理域。メーカー推奨値を優先する。
シリンダー温度・供給部℃290~330PA46、PA6T、PA9T等で異なる。
シリンダー温度・圧縮部℃300~345せん断発熱を含む実樹脂温度を確認する。
シリンダー温度・計量部℃305~350長時間滞留を避け、変色・ガスを監視する。
ノズル温度℃300~345糸引き、コールドスラッグ、局所過熱を防ぐ。
金型温度℃100~160結晶化、表面性、寸法、ウェルド強度に強く影響する。
射出圧力MPa80~180薄肉、GF率、流動長により大きく変動する。
保圧MPa40~120ヒケ、寸法、バリ、インサート応力のバランスを取る。
背圧MPa3~10過大なせん断発熱と繊維破損を避ける。
スクリュー回転数rpm50~150可塑化能力、繊維長、滞留時間を考慮する。
成形収縮率・流動方向%0.1~1.2非強化材とGF強化材で大きく異なる。
成形収縮率・流動直角方向%0.3~1.8GF強化材では異方性が大きい。
推奨肉厚mm0.4~3.5流動性、強化率、部品設計により調整する。
アニール-条件依存寸法安定、結晶化、残留応力低減を目的に検討するが、吸湿・酸化を含め個別評価する。

上記は材料群としての目安であり、特定グレードの成形条件ではない。メーカーの技術資料、成形機仕様、金型構造、製品肉厚、滞留時間を優先し、乾燥不足による加水分解と高温滞留による熱劣化を避ける必要がある。

代表的な物性値又は機械的性質

非強化・標準グレードの代表範囲
項目単位下限値上限値代表値試験条件・材料状態備考・信頼度
密度g/cm³1.101.201.1523℃、非強化樹脂骨格・添加剤で変動。B
比重無次元1.101.201.1523℃、非強化密度とほぼ同値。B
吸水率・24時間%0.10.80.323℃水中、代表範囲PA9T・PA10Tは低い傾向、PA46は高い。B
平衡吸水率%0.53.51.523℃・50%RH調節後の目安材料系により差が大きい。C
引張強さ・降伏又は破断MPa651008523℃、絶乾又は成形直後資料上の降伏・破断区分を個別確認。B
引張弾性率GPa2.54.03.223℃、乾燥状態吸湿により低下する。B
引張破断伸び%8802523℃、非強化結晶化、衝撃改質、調湿で大きく変動。C
曲げ強さMPa9015012023℃、乾燥状態代表範囲。B
曲げ弾性率GPa2.34.03.123℃、乾燥状態引張弾性率と同一値として扱わない。B
アイゾット衝撃強さ・ノッチ付きkJ/m²3106ISO方式の代表範囲ASTMのJ/m値と直接比較不可。C
荷重たわみ温度・0.45MPa℃150280220非強化、材料系依存共重合組成・結晶化度で変動。C
荷重たわみ温度・1.80MPa℃100180140非強化、材料系依存GF強化材とは分離して評価。C
ガラス転移温度℃80160125DSC又はDMA、樹脂系依存測定法により差がある。B
融点℃280335310DSC、半結晶性グレード非晶性共重合系では明確でない場合がある。A~B
連続使用温度℃120170150長期熱老化の一般的目安RTI、荷重、環境、寿命で異なる。C
熱伝導率W/(m・K)0.250.350.3023℃、非強化充填材で大幅に変化。C
線膨張係数10⁻⁵/K7129流動方向、非強化の目安GF強化材は方向差が大きい。C
体積抵抗率Ω・cm1E131E161E1523℃、乾燥状態吸湿、難燃剤、導電材で変動。B
絶縁破壊強さkV/mm153022乾燥状態、厚さ依存試験片厚さ・規格確認が必要。C
比誘電率・1MHz無次元3.24.23.71MHz、乾燥状態吸湿・充填材で増加する。C
誘電正接・1MHz無次元0.010.040.021MHz、乾燥状態周波数・吸湿状態を明記する。C
UL 94燃焼性等級HBV-0グレード依存試験片厚さ・色・認証グレード依存材料群全体の等級ではない。
限界酸素指数%2235グレード依存難燃剤・GF含有率依存一般化困難。C
GF強化・CF強化グレードの代表範囲
項目単位GF30~40%GF50~60%CF20~40%備考
密度g/cm³1.40~1.601.60~1.851.25~1.45樹脂、繊維、難燃剤により変動。
引張強さMPa150~230190~280180~300流動方向、乾燥状態の代表範囲。
引張弾性率GPa8~1515~2315~35繊維配向と試験片形状に依存。
曲げ強さMPa220~330280~400250~420グレード差が大きい。
曲げ弾性率GPa8~1414~2214~32流動方向の代表範囲。
HDT・1.80MPa℃250~305270~315250~310融点、結晶化度、荷重条件を確認。
成形収縮率・流動方向%0.1~0.50.1~0.40.05~0.3金型・肉厚・ゲートで変動。
成形収縮率・直角方向%0.4~1.20.5~1.40.3~1.0異方性と反りに注意。
線膨張係数・流動方向10⁻⁵/K2~51.5~40.5~2.5直角方向は高くなることが多い。
比較用評価スコア
評価項目スコア評価理由
引張強度4非強化でも高く、GF強化で金属代替領域へ達する。
剛性4芳香環と繊維強化により高温でも剛性を保持しやすい。
衝撃強度3PPSより靭性に優れる場合があるが、GF高充填ではノッチ感受性が増す。
耐熱性5高融点・高HDTでリフロー、エンジン周辺へ適用される。
低温特性3グレード依存。高GF・乾燥状態では脆化に注意。
耐薬品性4油、燃料、アルコール等に良好だが、酸・アルカリ・熱水は注意。
耐候性3無安定材は変色・強度低下を生じ得る。耐候グレードで改善可能。
耐加水分解性3長鎖PPAや耐加水分解グレードは良好だが、熱水・蒸気条件は要評価。
寸法安定性4低吸水PPAとGF強化材は良好。ただし反り異方性がある。
低吸水性4PA9T、PA10T等は一般PAより低い。PA46は同等ではない。
摺動性・耐摩耗性4ポリアミド骨格と摺動グレードによりギア・軸受へ適する。
電気絶縁性4低吸水グレードでは湿潤時の絶縁性と寸法安定性に優れる。
難燃性4V-0、ハロゲンフリー等の認証グレードが豊富である。
透明性1一般に半結晶性で不透明。透明共重合ポリアミドとは別材料群である。
成形加工性3射出成形性は良いが、高温・乾燥・滞留管理が厳しい。
切削加工性3加工可能だが、GF材は工具摩耗と異方性に注意。
接着性2表面処理やプライマーが必要となる場合が多い。
リサイクル性3熱可塑性で再溶融可能だが、熱履歴、加水分解、混合材分離が課題。
価格優位性2一般PA、PBTより高価であるが、PEEKや金属より有利な場合がある。

耐薬品性

以下は室温、無応力、短時間から中時間接触を想定した材料群としての一般的傾向である。樹脂骨格、濃度、温度、時間、応力、吸湿状態、GF界面、難燃剤によって評価は変化する。高温浸漬、加圧熱水、蒸気、長期荷重部品では実薬品試験を行う必要がある。

分類・薬品名濃度温度接触時間接触条件評価主な劣化形態備考
水純水23℃24h~30日浸漬、無応力○吸水、寸法変化、剛性低下PA9T・PA10Tは比較的良好。材料状態を区別する。
温水純水80℃100~1000h浸漬△加水分解、強度低下耐加水分解グレードを選択する。
水蒸気飽和蒸気121℃以上反復加圧蒸気△加水分解、膨れ、界面劣化滅菌用途はサイクル試験が必要。
塩酸5~10%23℃24h浸漬△酸加水分解、強度低下濃度・温度上昇で悪化。
硫酸5~10%23℃24h浸漬△加水分解、変色濃硫酸、高温は不適となりやすい。
硝酸5~10%23℃短時間浸漬×酸化、分解、変色酸化性酸のため注意。
酢酸10%23℃24h浸漬△吸収、加水分解、膨潤高温・高濃度で悪化。
水酸化ナトリウム5~10%23℃24h浸漬△アルカリ加水分解、表面劣化高温・長時間は不適となりやすい。
水酸化カリウム5~10%23℃24h浸漬△加水分解、強度低下応力下で割れを伴う場合がある。
アンモニア水5~10%23℃24h浸漬○吸収、表面変化高濃度・高温は個別確認。
エタノール99%以下23℃7日浸漬◎小さい応力、添加剤抽出を確認。
IPA99%以下23℃7日浸漬◎小さい洗浄用途で残留応力を確認。
グリセリン100%23℃7日浸漬○吸湿、わずかな膨潤高温では個別確認。
MMB100%23℃24h浸漬△膨潤、軟化グレード差が大きく実測推奨。
アセトン100%23℃24h浸漬○膨潤、添加剤抽出短時間は比較的良好な例が多いが、応力下確認が必要。
MEK100%23℃24h浸漬△膨潤、軟化長時間・高温は注意。
酢酸エチル100%23℃24h浸漬△膨潤、強度低下残留応力部品は割れ確認。
トルエン100%23℃7日浸漬○わずかな膨潤高温・長時間は確認。
キシレン100%23℃7日浸漬○わずかな膨潤添加剤抽出に注意。
n-ヘキサン100%23℃7日浸漬◎小さい一般に良好。
鉱物油潤滑油100~150℃500~3000h浸漬・荷重あり○熱酸化、添加剤影響油種、酸化生成物、温度を確認。
ガソリン市販燃料23~80℃長期浸漬・循環○膨潤、添加剤抽出PA9T系など燃料用途グレードを優先。
エタノール混合燃料E10~E8523~80℃長期浸漬・圧力△吸収、膨潤、界面劣化燃料組成、含水、酸化物を含め試験する。
エチレングリコール水溶液50%120~135℃1000h以上加圧循環△加水分解、強度低下耐加水分解専用グレードで評価する。
ブレーキ液グリコールエーテル系23~120℃長期浸漬△吸収、膨潤液種、温度、応力を確認。
塩化メチレン100%23℃短時間浸漬×強い膨潤、軟化ハロゲン化溶剤は不適となる場合がある。
次亜塩素酸ナトリウム0.1~1%23℃24h浸漬△酸化、変色、脆化有効塩素、pH、温度、光を確認。
過酸化水素3~10%23℃24h浸漬△酸化、変色、強度低下高濃度・高温では不適となりやすい。
塩水・海水3.5% NaCl23~80℃長期浸漬○吸水、金属インサート腐食樹脂単体より金属との電食・界面を確認。
食品油植物油23~120℃長期接触○熱酸化、添加剤移行食品接触適合グレードと溶出試験が必要。
界面活性剤洗浄液0.1~5%40~80℃反復浸漬・応力あり△吸水、ESC、添加剤抽出実洗浄液で応力負荷試験を行う。
SP値(溶解度パラメータ)

高耐熱ポリアミドは材料群であり、単一のSP値を持たない。半芳香族PPAの代表的なHildebrand SP値は、おおむね22~28 MPa1/2程度の範囲として扱われることがあるが、樹脂骨格、結晶化度、吸湿状態、測定又は推算法により変動する。比較計算では仮の代表値として25 MPa1/2を用いる場合があるが、確定値ではない。

SP値は非晶領域における溶解・膨潤傾向の一次スクリーニングには有用であるが、結晶性、アミド結合の水素結合、加水分解、酸化、温度、応力割れ、添加剤抽出を表現できない。耐薬品性はSP値差のみで決定しない。

溶解性の目安
SP値差溶解・膨潤の目安判定
0~2膨潤・軟化しやすい×
2~5条件により膨潤する△
5~8短時間接触では比較的安定○
8以上溶解・膨潤しにくい◎
SP値から見た耐溶剤性
溶剤SP値 MPa1/2HTPAとの差SP評価実務上の注意
n-ヘキサン14.910.1◎一般に膨潤しにくいが、燃料添加剤と温度を確認する。
トルエン18.26.8○長時間、高温、残留応力下では確認する。
酢酸エチル18.66.4○実際には膨潤や添加剤抽出が起こり得る。
MEK19.06.0○SP評価より厳しい場合があり、実測を優先する。
IPA23.51.5×SP差は小さいが、結晶性と水素結合により実際は良好な例が多い。SP単独判定の限界例である。
エタノール26.01.0×実際の耐性は比較的良好な場合が多く、SP差だけでは過小評価する。
アセトン20.05.0○応力、時間、グレードで膨潤や割れを確認する。
水47.922.9◎SP上は安定でも吸水と加水分解が起こる。化学反応性を別評価する。

評価基準は、◎:非常に良好、○:概ね良好、△:注意が必要、×:不適である。上表は仮の代表SP値25 MPa1/2による例示であり、実測耐薬品性を置き換えるものではない。

環境応力割れ・ESC

HTPAはPC、PMMAなどの典型的な非晶性樹脂ほどESCが支配的ではない場合が多いが、インサート周辺、ウェルド、圧入、ねじ締結、急肉厚変化部では残留応力と薬品が重なることで割れ又は脆化を生じることがある。特にケトン、エステル、ハロゲン化溶剤、界面活性剤、燃料混合物では、無応力浸漬だけでなく定ひずみ治具又は実部品応力下で確認する。

製法

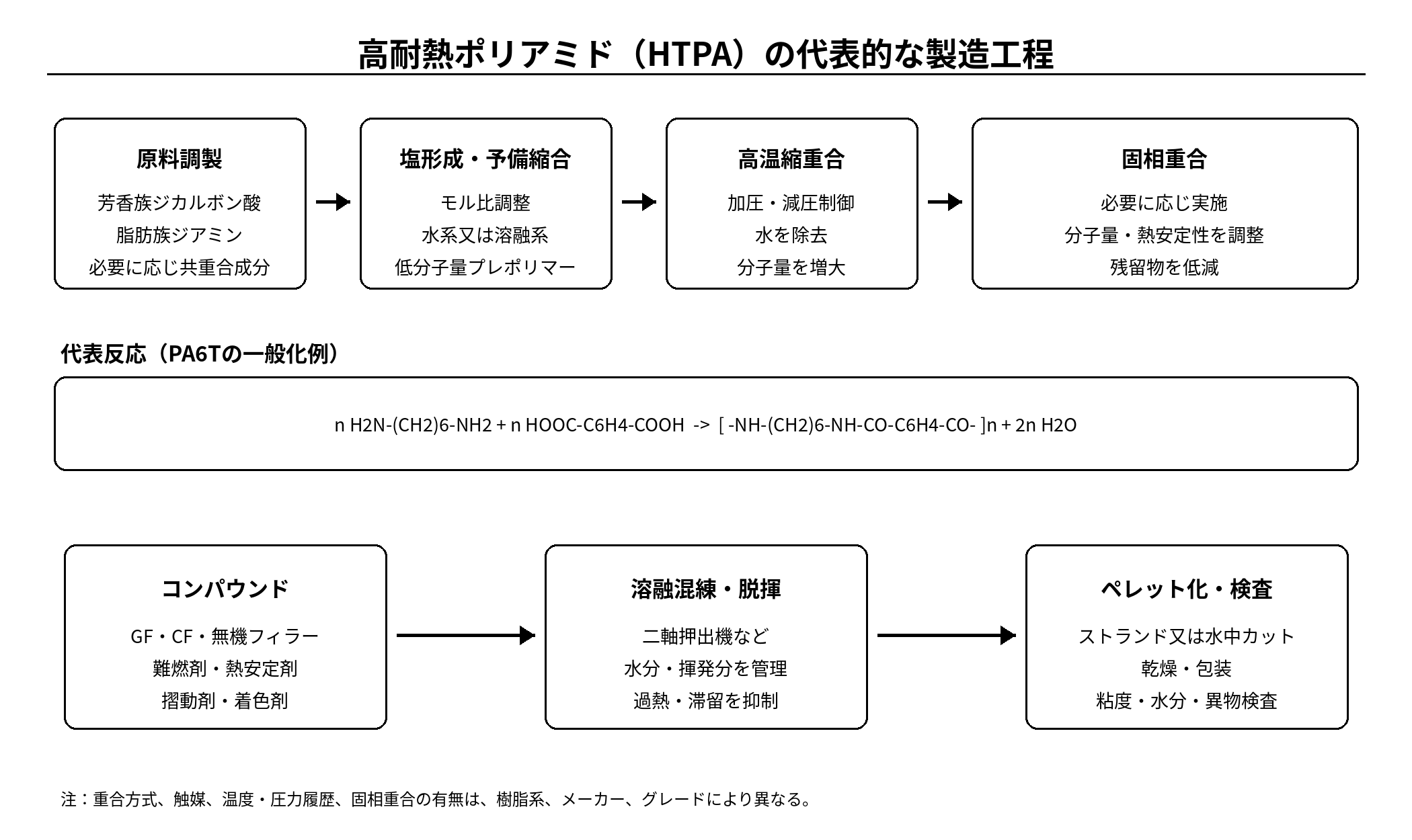

高耐熱ポリアミドHTPAの代表的な製造工程

代表的なPPAは、芳香族ジカルボン酸と脂肪族ジアミンを等モルに調整し、塩形成、予備縮合、高温縮重合、必要に応じ固相重合を行って製造する。PA6Tの一般化反応式は、n H2N–(CH2)6–NH2 + n HOOC–C6H4–COOH → [–NH–(CH2)6–NH–CO–C6H4–CO–]n + 2n H2O と表せる。

重合後の樹脂は、二軸押出機等でGF、CF、無機フィラー、難燃剤、熱安定剤、耐加水分解剤、摺動剤、顔料等と溶融混練し、脱揮、濾過、ペレット化、乾燥、品質検査を経て成形材料となる。高温ポリアミドは水分と熱履歴に敏感であるため、原料水分、酸素、滞留時間、せん断発熱、金属接触、残留モノマーを管理する。

品質・成形不良
不良材料側の主因成形条件側の主因主な対策
シルバーストリーク吸湿、揮発分、分解物乾燥不足、過熱、背圧過大露点・乾燥時間・含水率確認、滞留短縮、温度低減、排気改善。
ガス焼け・変色熱酸化、難燃剤分解、残留物高速充填、エアトラップ、長期滞留ベント、射出速度段階制御、パージ、デッドスポット除去。
黒点劣化樹脂、異物シリンダー・ノズル滞留、局所過熱清掃、適切なパージ材、温度分布確認、停止時の樹脂排出。
ウェルド強度不足GF配向、低靭性、吸湿金型温度不足、圧力不足、ガス巻込みゲート・ベント設計、金型温度上昇、流動解析、材料グレード変更。
反りGF異方性、結晶化収縮不均一冷却、ゲート位置、保圧差繊維配向制御、肉厚均一化、金型温度均一化、低反りグレード。
繊維浮き高GF率、長繊維低金型温度、低速又は乱流、保圧不足金型温度・射出速度最適化、表面改良グレード、ゲート改善。
バリ高流動、分解による粘度低下過大圧力、型締不足、金型摩耗含水率・粘度確認、圧力低減、型締・パーティング面点検。
金型腐食・摩耗GF、難燃剤、分解ガス排気不足、局所過熱耐摩耗・耐食鋼、表面処理、ベント清掃、適温管理。
注意点・劣化故障モード
劣化現象主な原因発生しやすい条件外観・性能への影響予防策推奨確認試験
吸湿アミド基への水分子吸着高湿度、長時間、薄肉寸法増加、剛性低下、電気特性低下低吸水系選定、防湿包装、調湿条件統一23℃・50%RH及び高湿度での吸水・寸法測定
加水分解アミド結合の切断熱水、蒸気、グリコール、酸・アルカリ分子量低下、脆化、強度低下耐加水分解グレード、温度低減、液管理80~135℃、500~3000hの熱水・冷却液浸漬
熱酸化劣化酸素存在下の高温暴露150℃以上、薄肉、長時間変色、脆化、強度低下熱安定グレード、肉厚設計、酸素・温度低減用途温度+安全余裕で1000~5000h熱老化
応力割れ残留応力と薬品の複合作用圧入、ねじ、インサート、溶剤接触微細亀裂、破断、漏れR形状、締結応力低減、薬品適合確認定ひずみ又は実部品負荷下の薬品試験
クリープ破壊長期荷重と高温Tg近傍、高温、応力集中永久変形、締結力低下、破断長期許容応力設計、GF強化、金属併用実温度・荷重で1000h以上のクリープ試験
疲労破壊繰返し荷重、ウェルド、ノッチギア、振動、温度サイクル亀裂、歯欠け、異音応力集中低減、ウェルド回避、摺動設計S-N試験、実荷重・温度での耐久試験
摩耗粉発生高面圧、相手材粗さ、無潤滑ギア、軸受、乾燥摺動寸法減少、粉塵、異音摺動グレード、潤滑、相手材最適化相手材・荷重・速度・温度を固定した摩耗試験
アウトガス水分、残留モノマー、添加剤揮発真空、高温、電子・光学用途曇り、接点汚染、成膜不良低アウトガスグレード、乾燥、洗浄、ベークTML/CVCM、GC-MS、実温度での凝縮評価
金属腐食・電食吸湿、イオン性残留物、異種金属高温高湿、塩水、高電圧端子腐食、接触抵抗増加低イオン材、密封、金属組合せ最適化85℃・85%RH、塩水噴霧、通電試験
法規制・認証
法規制・認証一般的な対応状況確認事項
RoHS・ELV適合グレードが一般に存在する色材、難燃剤、添加剤、製造拠点を含む最新適合証明を確認する。
REACH・SVHC個別グレードで対応可能候補物質リスト更新時点、閾値、成形品中含有情報を確認する。
PFAS関連規制配合により影響が異なるPTFE摺動材、フッ素系加工助剤、フッ素系難燃助剤の有無をメーカーへ確認する。
TSCA・Proposition 65個別確認米国向けは化学物質リスト、警告対象物質、用途条件を確認する。
EU食品接触・FDA・日本食品衛生法適合グレードが存在する接触食品、温度、時間、繰返し使用、色、添加剤、ポジティブリスト適合を確認する。
USP Class VI・ISO 10993医療用個別グレードで対応する場合がある材料変更管理、滅菌法、接触部位、接触時間、溶出物評価を確認する。
UL 94・RTI・CTI多数の認証グレードが存在するUL Yellow Card、試験片厚さ、色、V-0等級、RTI区分、CTI PLCを個別確認する。
自動車・鉄道・航空規格用途別グレードで対応OEM規格、燃焼、煙、毒性、熱老化、トレーサビリティを確認する。
環境・リサイクル性、価格・供給性
項目内容
熱可塑性・リサイクル熱可塑性であり、分別された成形端材は再溶融可能である。ただし、吸湿、熱履歴、分子量低下、GF繊維長低下、難燃剤混在により性能が低下する。
ケミカルリサイクル技術開発の対象であるが、一般的な商業回収経路は限定的である。樹脂骨格と添加剤の分離が課題となる。
再生材利用用途と品質保証範囲により可能。高電圧、食品、医療、長期耐久用途ではバージン材又は認証再生材の確認が必要である。
バイオベースPA10T等でバイオ由来ジアミン又はマスバランス原料を用いる製品が存在する。バイオベースと生分解性は同義ではない。
生分解性一般的なHTPAは生分解性プラスチックではない。
焼却時の注意窒素含有樹脂であり、不完全燃焼時のガス管理、難燃剤、GF・CF残渣を考慮する。
価格区分比較的高価格から高価格。一般PA、PBTより高く、PPSと競合し、PEEK、PAIより低い場合が多い。市況、GF率、難燃、色、購入量で変動する。
供給形態主にペレット。メーカーにより板、丸棒、フィルム、チューブ、フィラメント等があるが、一般PAより素材形状と小口流通は限定される。

詳細な利用用途

用途適性採用理由主な注意点
ギア◎耐熱、耐摩耗、疲労、寸法安定性吸湿寸法、歯元応力、潤滑、騒音、長期疲労を確認。
軸受・ブッシュ○摺動性、耐油、耐熱PV値、相手材、摩擦熱、摩耗粉を実測する。
ポンプ・バルブ○強度、耐熱、耐薬品、金属代替熱水、冷却液、圧力、クリープ、溶着部を確認。
シール・ガスケット・Oリング×硬質熱可塑性樹脂であり弾性シール用途には一般に不向きバックアップリング、硬質シート等の限定用途を除く。
チューブ・配管○耐熱、燃料・薬品バリア、寸法安定押出専用グレード、曲げ疲労、接続、透過性を確認。
フィルム・シート△耐熱、バリア性専用グレードに限定され、結晶化と延伸条件が重要。
ボトル・容器△耐熱・耐薬品性を利用可能ブロー成形性、コスト、規制、落下衝撃を確認。
電気コネクタ・ソケット◎リフロー耐熱、薄肉流動、絶縁、難燃、低吸水UL厚さ、CTI、端子保持、反り、イオン性不純物を確認。
電子部品筐体◎高温剛性、難燃、寸法安定EMI、アウトガス、レーザーマーク、色安定性を確認。
透明カバー・レンズ×一般的なHTPAは不透明透明性が必要ならPC、PMMA、透明PAを検討する。
自動車内装○耐熱、強度、低VOCグレード外観、臭気、VOC、耐候、コストを確認。
自動車外装△強度、耐熱、金属代替UV、吸湿、塗装密着、低温衝撃、外観を確認。
エンジンルーム部品◎高温強度、耐油、耐燃料、クリープ熱酸化、油添加剤、振動、ヒートサイクルを確認。
燃料系部品○PA9T等の燃料耐性、低透過、寸法安定燃料組成、エタノール、水分、圧力、透過規制を確認。
冷却系部品○耐熱、強度、金属代替耐加水分解グレードでグリコール熱水耐久を確認。
食品機械部品○耐熱、耐油、機械強度食品接触適合、洗浄剤、蒸気、溶出、摩耗粉を確認。
医療機器部品△耐熱、強度、滅菌対応グレードISO 10993、USP、滅菌回数、色変化、抽出物を個別確認。
半導体製造装置部品△耐熱、寸法、絶縁超純度、薬品、アウトガス、粒子、吸湿を確認。
真空装置部品△耐熱、強度、絶縁アウトガス、吸湿、ベーク温度、添加剤を確認。
建築・屋外部品△強度、耐熱耐候グレード、吸湿、難燃、長期クリープ、価格を確認。
接着剤・塗料・コーティング×一般に成形材料として使用粉末、フィルム、ホットメルト等の特殊用途を除く。
複合材料マトリックス◎GF・CFとの複合化で高耐熱・高剛性化界面、繊維配向、リサイクル、加工温度を確認。

上記は材料群としての一般的適性である。実使用では、グレード、荷重、温度、薬品、湿度、寿命、法規制、試験片形状、成形条件を確認する必要がある。

用途決定前に推奨する確認試験

  • 実薬品浸漬試験:実濃度、実温度、実接触時間で質量、寸法、外観、引張強さを比較する。
  • 応力負荷下ESC試験:実部品又は定ひずみ試験片で、締結、圧入、インサート周辺の割れを確認する。
  • 高温高湿試験:85℃・85%RH等で吸湿、寸法、絶縁抵抗、端子腐食を確認する。
  • 熱老化試験:想定使用温度及び上限温度で1000~5000hの強度保持率、色差、脆化を確認する。
  • 加水分解試験:80~135℃の水、蒸気又はグリコール水溶液で500~3000h評価する。
  • ヒートサイクル試験:低温から高温までの実使用範囲で、反り、亀裂、インサート界面、溶着部を確認する。
  • クリープ・疲労試験:実温度、実応力、目標寿命、繰返し回数で設計許容応力を決定する。
  • 摩耗試験:相手材、表面粗さ、荷重、速度、温度、潤滑条件を実機条件へ合わせる。
  • 実成形試験:乾燥、樹脂温度、金型温度、滞留、ウェルド、反り、寸法分布を確認する。
  • 法規制・認証確認:UL、食品、医療、自動車等はグレード、色、厚さ、製造拠点ごとの証明書を確認する。

関連材料との比較

比較材料特徴高耐熱ポリアミドとの違い
ナイロン66(PA66)耐熱、強度、耐摩耗、汎用性に優れる。HTPAは一般に融点、HDT、高温剛性、耐リフロー性が高い。PA66は価格、流通性、成形温度で有利である。
ポリアミド(PA)ナイロン材料群の総称である。HTPAはPAのうち高温用途に最適化された材料群であり、樹脂骨格と共重合組成の確認が重要である。
半芳香族ポリアミド(PPA)芳香族酸又は芳香族ジアミンを含む高耐熱PA。HTPAの中心的材料群である。ただしHTPAには市場慣行上PA46を含む場合がある。
ポリフェニレンサルファイド(PPS)耐薬品、難燃、寸法安定、低吸水に優れる。PPSは耐薬品性と本質難燃性で有利。HTPAは靭性、溶着、摺動、成形品の粘りで有利な場合がある。
ポリエーテルエーテルケトン(PEEK)極めて高い耐熱、耐薬品、疲労、耐放射線性。PEEKは上位性能を持つが極めて高価。HTPAはコストと射出成形性のバランスで有利である。
ポリブチレンテレフタレート(PBT)低吸水、電気特性、成形性、価格バランスに優れる。HTPAは耐熱・高温強度で有利。PBTは低温成形、低価格、寸法安定性で有利な場合がある。
液晶ポリマー(LCP)超薄肉流動、低収縮、耐リフロー、低吸水。LCPは薄肉流動と寸法安定性で優れるが異方性が大きい。HTPAは靭性、厚肉、溶着、機械部品で有利な場合がある。
ポリエーテルイミド(PEI)非晶性、耐熱、難燃、寸法安定、透明グレード。PEIは透明性と低収縮に優れる。HTPAは耐摩耗、耐油、結晶性、高温薬品環境で有利な場合がある。

代表的なメーカー

メーカー主な製品名公式資料
東レ
Toray
アミラン、 トレコン、 トレリナ、 トヨラック、 シベラス
ユニチカ
UNITIKA
ユニチカナイロン6、 Uポリマー、 テラマック
UBE
UBE Corporation
UBEナイロン、 UBESTA、 ユーピレックス
BASFジャパン
BASF
Ultramid、 Ultradur、 Ultraform、 Ultrason、 Elastollan
セラニーズ
Celanese
Hostaform、 Celcon、 Celanex、 Zytel、 Crastin、 Vectra、 Fortron、 GUR、 Hytrel、 Rynite、 Vamac
エンバリオ
Envalior
Stanyl、 Akulon、 Durethan、 Pocan、 Arnite、 Arnitel

製品名は各社の商標である。資料の内容・利用条件は各メーカーの公式資料で確認すること。

タイトルとURLをコピーしました
