ポリエチレンフラノエート

概要

項目	内容
材料名	ポリエチレンフラノエート
略記号	PEF
IUPAC	poly(ethylene furan-2,5-dicarboxylate) / poly(ethylene 2,5-furandicarboxylate)
英語名	Polyethylene Furanoate / Poly(ethylene 2,5-furandicarboxylate)
日本語名・別名	ポリエチレンフラノエート、ポリエチレン2,5-フランジカルボキシレート、PEF樹脂、フラン系ポリエステル
分類	熱可塑性樹脂、半結晶性ポリエステル、フラン系ポリエステル、バイオベース化が可能な高機能ポリエステル
プラスチック分類	包装用・フィルム用の高機能プラスチック。用途によってエンジニアリングプラスチック相当として扱われる場合があるが、PETやPBTのような一般的機械部品用エンプラとは市場成熟度が異なる。
化学式または代表構造	繰返し単位式：(C₈H₆O₅)_n、代表構造：−O−CH₂−CH₂−O−CO−(2,5-furandiyl)−CO−
CAS No.	28728-19-0
構造・主成分	2,5-フランジカルボン酸（FDCA）とエチレングリコール（EG）から得られるポリエステルである。FDCAを糖質由来で製造することで高いバイオベース炭素比率を実現できる。
主な用途	飲料ボトル、食品包装、バリアフィルム、シート、繊維、産業用繊維、ラミネート、多層容器、医薬・ヘルスケア包装など。

ポリエチレンフラノエート（PEF）は、2,5-フランジカルボン酸（FDCA）とエチレングリコール（EG）を重縮合して得られる熱可塑性ポリエステルである。PETのテレフタレート骨格をフラン環に置き換えた構造を持ち、一般にPETより高いガラス転移温度、剛性及びガスバリア性を示す。特に酸素及び二酸化炭素の透過を抑えやすく、飲料・食品包装における薄肉化、保存性向上、多層構成の簡素化が期待される。

PEFは「バイオベース」であることと「生分解性」を混同してはならない。PEFは再生可能資源由来FDCAを用いて製造できるが、一般的な使用条件で速やかに生分解する樹脂として分類されるものではない。一方、熱可塑性ポリエステルであるためマテリアルリサイクル及びケミカルリサイクルの検討対象となり、PETリサイクル工程との共存性についても評価が進められている。

材料物性は分子量、固相重合の有無、共重合成分、結晶化度、延伸倍率、熱履歴、残留水分によって大きく変化する。特に引張破断伸び、衝撃性、結晶化速度及び成形ウインドウは公開データの幅が大きいため、実使用ではグレード、温度、濃度、荷重、応力、湿度、時間、試験片形状及び成形条件を確認する必要がある。

特徴

項目	内容
長所	PETに比べて酸素・二酸化炭素バリア性が高く、剛性及びガラス転移温度も高い。植物由来FDCAを用いたバイオベース化が可能で、透明包装、フィルム、繊維用途に展開しやすい。
短所	PETほどグレード・成形ノウハウ・世界供給網が成熟していない。結晶化が遅い条件があり、分子量や熱履歴によって脆性的挙動を示す場合がある。ポリエステルであるため高温多湿、強酸、強アルカリでは加水分解に注意する。
外観	未着色では透明〜淡色のペレット又は成形品となり得る。重合条件、熱履歴、不純物により黄変・着色が生じる場合がある。
耐熱性	代表的なTgは約85〜90℃、商用PEFではTm約235℃が示されている。結晶化度と成形履歴によりHDT・寸法安定性は変化する。
耐薬品性	常温の水、希薄酸、油類、脂肪族炭化水素などには比較的安定と考えられる一方、強酸、強アルカリ、高温水・蒸気、PEFとの親和性が高い極性溶媒では加水分解、膨潤、溶解を確認する必要がある。PEF固有の網羅的耐薬品データはPETほど多くない。
加工性	射出、押出、フィルム、延伸、ブロー、繊維紡糸が可能である。加水分解防止のため十分な乾燥が重要で、結晶化速度と溶融粘度をグレードに合わせて管理する。
分類上の注意	PEFはバイオベース化可能なポリエステルであるが、生分解性樹脂とは限らない。FDCAがバイオ由来でもEGの由来により全体のバイオベース度は変わる。
難燃性	未変性PEFについてUL 94等級を材料群として一律に断定できる公開根拠は限定的である。難燃用途では個別グレードのUL認証、厚さ、色、添加剤を確認する。
法規制	RoHS、REACH、TSCA等は材料名だけで一律適合を断定しない。食品接触ではEUでFDCA（FCM No.1031）の使用条件が規定され、米国FDAではPEFに関するFCNが存在する。最終成形品は個別グレード、添加剤、移行条件、使用温度に基づき確認する。

ガス・水蒸気バリア性

PEFの代表的特徴は高いバリア性である。AvantiumはPETとの比較で、酸素バリア約10倍、二酸化炭素バリア約15倍、水分バリア約3倍を示している。学術研究でもアモルファスPEFの酸素透過率は35℃でPETより約11分の1と報告されている。水については、PEFはPETより水分子を取り込みやすい一方で拡散速度が低いという挙動が報告されており、「吸水量」と「透過速度」を同じ指標として扱わないことが重要である。

構造式

PEFは、エチレングリコール由来の−O−CH₂−CH₂−O−部分と、2,5-フランジカルボン酸由来のフラン環−ジカルボニル部分をエステル結合で連結したポリエステルである。フラン環は芳香族性を持つ複素環であり、PETのベンゼン環より極性が高く、分子鎖の回転・パッキング挙動が異なる。この構造差がTg、バリア性、剛性、結晶化挙動に影響する。

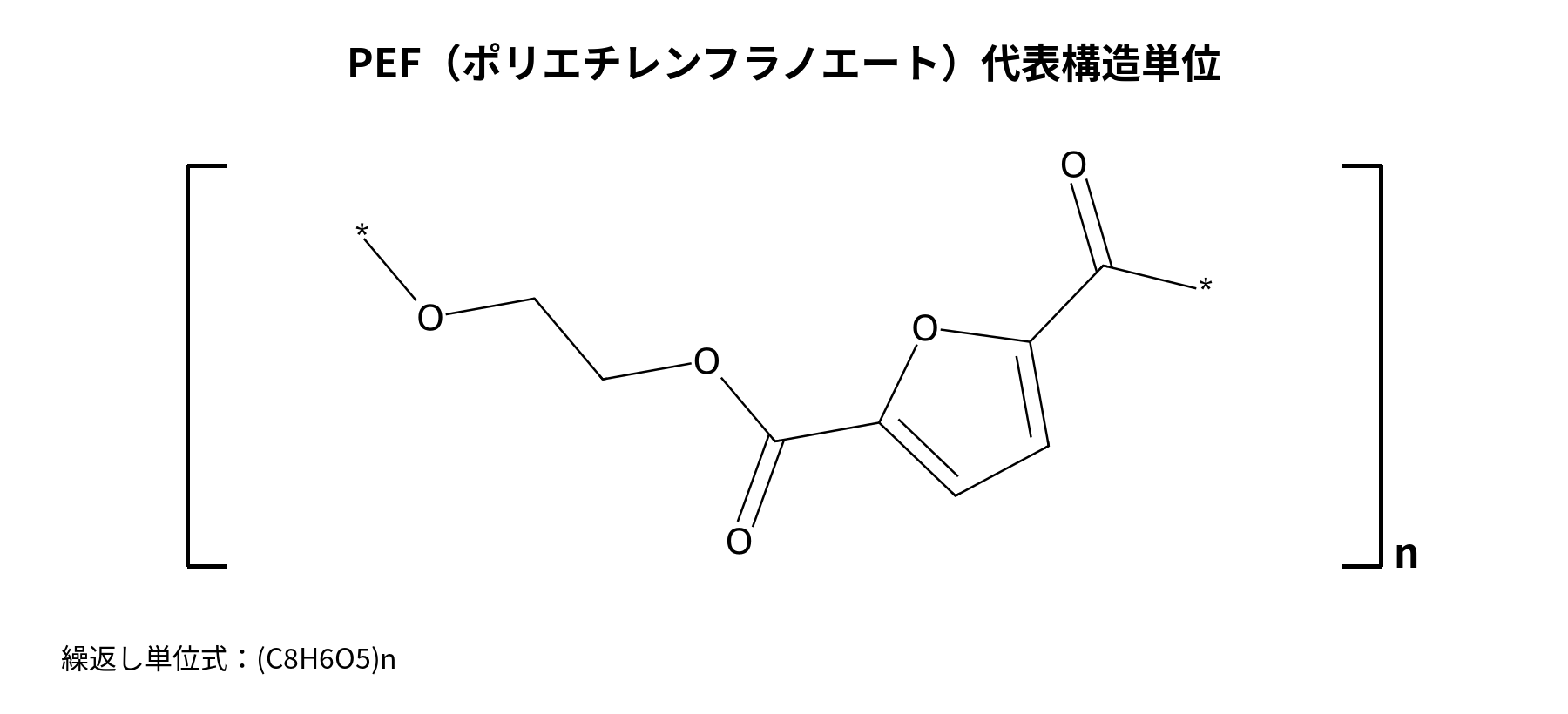

PEF ポリエチレンフラノエートの代表構造式

項目	構造・説明
代表構造単位	−O−CH₂−CH₂−O−CO−(2,5-furandiyl)−CO−
繰返し単位式	(C₈H₆O₅)_n
主鎖構造	エチレン鎖、エステル結合、2,5-置換フラン環からなる。
官能基	エステル結合（−COO−）、フラン環酸素。
構造上の注意	エステル結合を含むため、高温水、酸・アルカリ条件では加水分解による分子量低下に注意する。

モノマーまたは構成単位

構成成分	化学式	役割
2,5-フランジカルボン酸（FDCA）	HOOC−C₄H₂O−COOH	フラン系ジカルボン酸成分。剛性、極性、ガスバリア性に寄与する。
エチレングリコール（EG）	HO−CH₂−CH₂−OH	ジオール成分。ポリエステル主鎖のエチレン単位を形成する。

共重合体・変性グレード

PEFは結晶化速度、靭性、溶融加工性などを調整するため、ジオール成分又はジカルボン酸成分の一部を共重合する研究・開発が行われている。共重合によりTg、Tm、結晶化度、破断伸び、ガスバリア性が変化するため、ホモPEFの代表値をそのまま適用しない。実用グレードでは分子量調整、末端基制御、核剤、安定剤、着色剤等も物性に影響する。

種類・代表グレード

グレード区分	主な改質方法・特徴	物性への影響	主用途
非強化・標準グレード	ホモPEF又は低共重合率の標準材料。	高剛性、高バリア性。靭性・結晶化速度は分子量と熱履歴依存。	ボトル、フィルム、シート、評価用射出成形品
ボトル・高粘度グレード	高分子量化、必要に応じSSP。	溶融強度、延伸ブロー適性を高めやすい。	飲料・食品容器
フィルムグレード	押出・延伸性を調整。	延伸で強度・バリア・寸法特性が変化。	バリアフィルム、ラミネート
繊維グレード	紡糸に適した粘度・分子量設計。	高配向で高強度化可能。	衣料、産業用繊維、タイヤ・補強繊維候補
耐衝撃・共重合グレード	柔軟ジオール、他ポリエステル単位等を共重合又はブレンド。	破断伸び・靭性向上、Tg・剛性・バリア低下の可能性。	耐衝撃包装、柔軟フィルム
核剤・結晶化促進グレード	核剤、微粒子、共重合設計等。	結晶化速度向上、成形サイクル短縮、透明性変化。	射出、耐熱容器
GF強化グレード	公開された一般商用グレード情報は限定的。	剛性・HDT向上が期待されるが、PEF標準材の代表値とは分離して評価する。	機械・構造部品候補
難燃グレード	難燃剤配合。公開商用品の情報は限定的。	難燃性向上、流動・色調・機械物性への影響。	電気・電子候補
食品接触用途向け	モノマー・添加剤・移行規制へ適合する個別設計。	物性より法規適合と移行量管理が重要。	食品包装、飲料容器
医療・医薬用途向け	個別規制・溶出・滅菌適性を評価。	汎用PEFの物性から医療適合を推定しない。	医薬包装、ヘルスケア用途候補

成形加工

加工方法	適性	理由・主な注意点
射出成形	○	十分な乾燥と滞留管理が必要。結晶化速度と金型温度によりサイクル、外観、寸法が変わる。
押出成形	◎	フィルム、シート、繊維に適する。溶融粘度と温度履歴を管理する。
ブロー成形	◎	高分子量グレードで延伸ブロー用途が主要候補。プリフォーム結晶化・再加熱条件が重要。
インフレーション成形	△	溶融強度と結晶化挙動の調整が必要。一般的実績はPET系ほど多くない。
Tダイフィルム成形	◎	バリアフィルム用途に適する。延伸条件で物性が大きく変わる。
真空成形	○	シートの結晶化度と加熱温度管理が必要。
圧空成形	○	シート成形条件に依存。
圧縮成形	○	試験片・シート作製に使用可能。量産主流ではない。
トランスファー成形	×	熱可塑性ポリエステルであり一般的な適用法ではない。
回転成形	△	高温滞留時間と粉体化、酸化劣化が課題。
発泡成形	△	鎖延長、溶融張力、発泡剤適合性の設計が必要。
3Dプリント	△	研究例は想定できるが一般流通フィラメントは限定的。乾燥・結晶化・反りに注意。
切削加工	○	成形板・棒が入手できる場合に可能。発熱とクランプ応力に注意。
溶着	○	熱板、超音波、レーザー等は形状・結晶化度を含め実機確認が必要。
接着	△	表面状態と接着剤選定が必要。エステル系への溶剤攻撃にも注意。
塗装	○	表面清浄度、密着性、溶剤によるクレージング・膨潤を確認する。
印刷	○	コロナ・プラズマ処理により密着安定化を検討する。
めっき	△	前処理の薬品耐性と密着性の評価が必要。
蒸着	◎	バリア包装用途で蒸着・コーティングとの組合せを検討しやすい。
レーザーマーキング	△	顔料・添加剤設計による。
二次成形	○	熱履歴と残留応力を管理する。
インサート成形	△	局部応力、熱収縮、金属との線膨張差を評価する。

成形条件の一般的な目安

項目	単位	代表範囲・目安	備考
予備乾燥	－	必要	ポリエステルであり加水分解防止のため乾燥を推奨。
推奨乾燥温度	℃	120～150	グレード・結晶状態により調整。非晶ペレットの粘着・結晶化に注意。
推奨乾燥時間	h	4～8	除湿乾燥を基本とする。
許容含水率	%	データなし	メーカー規格を優先。PETと同様に低水分管理が重要。
シリンダー温度・供給部	℃	220～240	一般的目安。グレード依存。
シリンダー温度・圧縮部	℃	230～250	過度な滞留を避ける。
シリンダー温度・計量部	℃	235～255	Tmと流動性を考慮。
ノズル温度	℃	235～255	局所過熱・糸引きに注意。
樹脂温度	℃	240～260	高温長時間滞留で色調・分子量低下に注意。
金型温度	℃	20～140	透明・非晶化か結晶化促進かで大きく異なる。
射出圧力	MPa	60～120	製品形状・流動長依存。代表的目安。
保圧	MPa	30～80	収縮・ヒケ・結晶化挙動に合わせる。
背圧	MPa	3～10	過剰せん断発熱を避ける。
スクリュー回転数	rpm	30～100	成形機径・可塑化量依存。
成形収縮率・流動方向	%	0.3～1.5	結晶化度と金型温度で変動。比較用には個別実測を推奨。
成形収縮率・流動直角方向	%	0.3～1.8	異方性は製品形状・流動に依存。
推奨肉厚	mm	0.5～4	包装薄肉品は別設計。一般射出の目安。
アニール	－	条件により実施	結晶化・寸法安定化を目的にTg以上Tm未満で実施するが、最適条件はグレード依存。

上記条件はPEF材料群の一般的な加工域を整理した目安であり、特定メーカーグレードの成形条件ではない。実成形ではメーカーTDSを優先し、乾燥後の含水率、樹脂温度、滞留時間、せん断発熱、結晶化度を確認する。

代表的な物性値又は機械的性質

以下は非強化・無充填PEFの公開文献・商用材料情報を基にした代表値又は代表範囲である。延伸フィルム・高配向繊維・共重合体・強化材は別物性として扱う。

物理的・機械的性質

項目	単位	代表値	代表範囲	試験・状態	備考	信頼度
密度	g/cm³	1.435	1.43～1.46	アモルファス	完全アモルファスPEFで1.435 g/cm³の報告。	A
比重	無次元	1.44	1.43～1.46	23℃付近	密度からの実用換算。	B
結晶相密度	g/cm³	1.562	－	X線結晶構造解析	結晶単位胞から算出。標準成形品密度とは異なる。	A
吸水率・24時間	%	データなし	データなし	－	PETより平衡水収着が大きい研究結果はあるが、統一条件の24 h質量吸水率を一般化しない。	－
引張強さ・降伏	MPa	62.5	55～75	室温、非晶圧縮成形等	分子量・ひずみ速度で変動。	B
引張強さ・破断	MPa	データなし	40～80	未延伸・研究グレード	降伏値との混同を避けるため比較用単一値は設定しない。	C
引張弾性率	GPa	3.4	2.5～3.5	室温、未延伸	研究条件により約1.3 GPaまで低い例もあり、熱履歴・結晶化の影響が大きい。	B
引張破断伸び	%	データなし	3～数百	室温	低分子量・非晶試料では脆性的、高分子量・低ひずみ速度では延性化するため一般化困難。	C
曲げ強さ	MPa	データなし	データなし	－	比較可能な標準データが限定的。	－
曲げ弾性率	GPa	データなし	データなし	－	引張弾性率から代用しない。	－
アイゾット衝撃強さ・ノッチ付き	kJ/m²	データなし	データなし	－	ISO/ASTM条件の統一公開値が限定的。	－
硬度	－	データなし	データなし	－	グレード依存。	－
屈折率	無次元	データなし	データなし	－	光学グレードでは個別TDSを確認。	－
光線透過率	%	データなし	データなし	厚さ・結晶化度依存	アモルファス薄膜は透明化可能。	－

熱的性質

項目	単位	代表値	代表範囲	試験・状態	備考	信頼度
ガラス転移温度	℃	86	85～90	DSC	商用PEFで約86℃。	A
融点	℃	235	200～235	DSC	商用PEFは約235℃。結晶形・分子量・熱履歴で低い報告もある。	A
結晶化温度	℃	データなし	約140～180	DSC、条件依存	冷却速度・核剤・分子量依存が大きい。	C
熱分解開始温度	℃	データなし	約330～360	TGA等	測定雰囲気・定義で変動。比較用単一値は設定しない。	C
荷重たわみ温度・0.45 MPa	℃	データなし	データなし	－	結晶化度と試験片状態の影響が大きい。	－
荷重たわみ温度・1.80 MPa	℃	データなし	データなし	－	公開標準値が限定的。	－
ビカット軟化温度	℃	データなし	データなし	－	グレード依存。	－
連続使用温度	℃	データなし	約70～100	一般的目安	長期熱老化データが不足するため設計値として使用しない。	D
短時間耐熱温度	℃	データなし	100～150	無荷重・短時間の目安	結晶化度と荷重により大きく変わる。	D
熱伝導率	W/(m・K)	データなし	データなし	－	公開比較データが限定的。	－
比熱	J/(g・K)	データなし	データなし	－	公開比較データが限定的。	－
線膨張係数	10⁻⁵/K	データなし	データなし	－	延伸方向・結晶化度で異方性が生じる。	－

バリア・電気・燃焼性

項目	単位	代表値・評価	条件・備考
酸素バリア	PET比	約10倍良好	Avantium公表値。研究では35℃アモルファスPEFのO₂透過率がPETの約1/11。
二酸化炭素バリア	PET比	約15倍良好	商用材料の代表比較。
水分バリア	PET比	約3倍良好	商用材料の代表比較。水収着量そのものはPEFの方が大きい研究報告がある。
体積抵抗率	Ω・cm	データなし	比較用の信頼できる一般値が限定的。
絶縁破壊強さ	kV/mm	データなし	個別フィルム・厚さで評価する。
比誘電率・1 kHz	無次元	データなし	周波数と含水状態を明記したデータで評価する。
比誘電率・1 MHz	無次元	データなし	同上。
誘電正接・1 kHz	無次元	データなし	同上。
UL 94燃焼性	－	グレード依存	PEF材料群で一律の認定値としない。
限界酸素指数・LOI	%	データなし	難燃グレードは個別確認。
ハロゲン含有	－	基本骨格はハロゲン非含有	難燃剤・添加剤を含む実グレードは別途確認。

GF・CF・複合材

PEF/MMT、PEF/セルロースなどの複合材研究はあるが、GF30%、CF30%等の広く標準化された商用PEF強化グレードの公開物性は限定的である。そのため本ページでは標準PEFの比較用物性表へGF・CF推定値を混在させない。強化グレードを採用する場合は繊維種類、含有率、カップリング剤、結晶化度、流動方向を明記した個別TDSで比較する。

比較用評価スコア

評価項目	スコア	評価理由
引張強度	4	未強化でもPET同等以上の降伏強さが報告される。
剛性	4	未延伸PEFで約2.5～3.5 GPa級の弾性率が報告される。
衝撃強度	2	熱履歴・分子量によって脆性的破壊を示す場合がある。
耐熱性	4	Tg約86℃でPETより高い。
低温特性	2	公開比較データが限定的で、脆性評価が必要。
耐薬品性	3	ポリエステルとして概ね良好だが、加水分解と極性溶媒に注意。
耐候性	3	標準材は個別評価が必要。耐候安定剤の有無に依存。
耐加水分解性	2	エステル結合を持ち、高温高湿・酸アルカリで分子量低下に注意。
寸法安定性	4	低吸湿側で高Tgだが、結晶化収縮を考慮する。
低吸水性	3	PAより低いと考えられるが、PETより水収着が高い研究報告がある。
摺動性	2	専用摺動材ほどの実績はない。
耐摩耗性	2	公開標準データが限定的。
電気絶縁性	3	ポリエステルとして絶縁用途が想定できるが標準電気データが限定的。
難燃性	2	材料群一律のUL 94高難燃性は確認できない。
透明性	4	非晶又は適切な加工で透明化可能。
成形加工性	3	既存ポリエステル設備との親和性はあるが結晶化・乾燥管理が必要。
切削加工性	3	素材形状の供給性が制約。
接着性	3	表面処理・接着剤選定で対応可能。
リサイクル性	4	熱可塑性で、PET流通との共存性評価が進む。
価格優位性	1	2026年時点ではPET等より供給規模が小さく、高価格側とみられる。

耐薬品性

PEFの耐薬品性に関する体系的な商用データはPET、PBTほど多くない。以下はPEFのポリエステル構造、公開された溶解・膜形成研究、一般的な溶媒親和性を踏まえたスクリーニング評価である。実部品では濃度、温度、時間、応力、結晶化度、分子量、添加剤を固定して浸漬・ESC試験を行う必要がある。

分類	薬品名	濃度	温度	接触時間・方法	応力	評価	主な劣化形態	備考
水	純水	100%	23℃	24～168 h浸漬	無	○	吸水・寸法変化	常温では概ね安定だが長期吸水を確認。
温水	純水	100%	60～80℃	24～168 h浸漬	無	△	加水分解、分子量低下	高温ほど加水分解リスクが増す。
熱水・蒸気	水／蒸気	100%	100℃以上	短時間～連続	無	△	加水分解、白化、強度低下	長期耐久は個別評価必須。
無機酸	塩酸	5～10%	23℃	24～168 h	無	○	長期で加水分解	濃酸・高温では評価を下げる。
無機酸	硫酸	10%	23℃	24～168 h	無	○	表面変化、加水分解	濃硫酸は×側で個別評価。
無機酸	硫酸	95～98%	23℃	短時間～24 h	無	×	膨潤・分解の可能性	強い脱水性・高極性。
有機酸	酢酸	10%	23℃	24～168 h	無	○	加水分解	高濃度・高温は△。
強アルカリ	NaOH	1%	23℃	24～168 h	無	△	エステル加水分解	温度・濃度上昇で悪化。
強アルカリ	NaOH	10%	23～60℃	24 h以上	無	×	鹸化、表面侵食、分子量低下	ポリエステルに不適。
弱アルカリ	炭酸ナトリウム	1～5%	23℃	24～168 h	無	○	長期加水分解	温水では△。
低級アルコール	エタノール	100%	23℃	24～168 h	無	○	軽微な膨潤の可能性	包装用途は移行・応力を含め確認。
低級アルコール	IPA	100%	23℃	24～168 h	無	○	膨潤の可能性	高温・応力下は△評価を検討。
多価アルコール	グリセリン	100%	23℃	24～168 h	無	◎	影響小と推定	高温長期は確認。
高沸点アルコール	MMB	100%	23℃	24～168 h	無	△	膨潤・可塑化の可能性	PEF固有実測データが限定的。
ケトン	アセトン	100%	23℃	24 h	無	△	膨潤・表面変化	実測推奨。
ケトン	MEK	100%	23℃	24 h	無	△	膨潤・軟化	実測推奨。
エステル	酢酸エチル	100%	23℃	24 h	無	△	膨潤・軟化	エステル系溶媒親和性に注意。
エーテル	THF	100%	23℃	短時間～24 h	無	×	強い膨潤・溶解の可能性	膜形成溶媒候補としての親和性が高い。
芳香族炭化水素	トルエン	100%	23℃	24～168 h	無	○	膨潤の可能性	高温時は△方向。
芳香族炭化水素	キシレン	100%	23℃	24～168 h	無	○	膨潤の可能性	高温時は注意。
脂肪族炭化水素	n-ヘキサン	100%	23℃	24～168 h	無	◎	影響小と推定	非極性でPEFとの親和性は低い。
脂肪族炭化水素	イソオクタン	100%	23℃	24～168 h	無	◎	影響小と推定	燃料評価では芳香族成分も考慮。
ハロゲン化炭化水素	ジクロロメタン	100%	23℃	短時間～24 h	無	△	膨潤・溶解の可能性	実測必須。
ハロゲン化炭化水素	クロロホルム	100%	23℃	短時間～24 h	無	△	膨潤・溶解の可能性	高親和性溶媒となる可能性。
強極性酸性溶媒	トリフルオロ酢酸	100%	23℃	短時間	無	×	溶解・化学劣化	PEF溶解・膜作製系で使用例がある。
燃料	ガソリン相当	－	23℃	24～168 h	無	○	芳香族成分による膨潤	実燃料で評価。
潤滑油	鉱油	－	23～80℃	長期	無	◎	影響小と推定	添加剤を含む実油で確認。
ブレーキ液	グリコール系	－	23～80℃	長期	無	△	吸収・加水分解の可能性	自動車用途では実液評価必須。
冷却液	EG/水	50/50	80～120℃	長期	無	△	高温水による加水分解	圧力・温度サイクルを含め評価。
界面活性剤	中性洗剤	0.5～2%	23～60℃	反復	有/無	○	吸水、ESC	残留応力品は確認。
酸化剤	過酸化水素	3%	23℃	24 h	無	○	酸化・表面変化	濃度・温度上昇で△。
次亜塩素酸塩	NaClO	200～1000 ppm	23℃	反復	無	○	酸化・変色	長期、pH、高温は確認。
塩水	NaCl	3.5%	23℃	168 h以上	無	◎	吸水	海水用途は機械荷重とUVも評価。
食品油	植物油	100%	23～60℃	長期	無	◎	影響小と推定	食品接触適合は別途法規確認。

環境応力割れ（ESC）

PEFではPCのようにESCが代表故障として確立しているわけではないが、非晶部の溶媒吸収、成形残留応力、ノッチ、延伸履歴が重なると、膨潤・クレージング・割れが促進される可能性がある。透明容器、薄肉フィルム、インサート周辺、ゲート近傍では無応力浸漬だけでなく、実部品に曲げ又は引張応力を付与した薬品接触試験を推奨する。

SP値（溶解度パラメータ）

材料	SP値 δ	単位	備考
PEF	約23.7	MPa^1/2	凝集エネルギー密度560 J/cm³からの平方根に基づく概算値。推算法・状態により変動する。
PET	約20.5～23.2	MPa^1/2	推算法により幅がある。PEFとの比較では同一手法を用いる。

SP値は溶解・膨潤の一次スクリーニングには有用であるが、PEFでは結晶化度、ガラス転移温度、溶剤拡散、分子量、加水分解、温度、応力、接触時間が支配的になる場合がある。特に水・酸・アルカリでは化学反応性を伴うため、SP値差だけで耐薬品性を判定しない。

溶解性の目安

SP値差	溶解・膨潤の目安	判定
0～2	膨潤・軟化しやすい	×
2～5	条件により膨潤する	△
5～8	短時間接触では比較的安定	○
8以上	溶解・膨潤しにくい	◎

SP値から見た耐溶剤性

溶剤	代表SP値 δ	単位	PEFとの差	SP差評価	実務上の注意
n-ヘキサン	14.9	MPa^1/2	8.8	◎	非極性で膨潤しにくい方向。高温は実測。
トルエン	18.2	MPa^1/2	5.5	○	芳香族相互作用、長期・高温で膨潤確認。
酢酸エチル	18.6	MPa^1/2	5.1	○	SP差だけなら○だが極性・エステル相互作用を考慮し実評価は△側。
MEK	19.0	MPa^1/2	4.7	△	膨潤・軟化を確認。
アセトン	20.0	MPa^1/2	3.7	△	非晶部への浸透に注意。
IPA	23.5	MPa^1/2	0.2	×	SP差だけでは×だが実際の耐性は水素結合・分子サイズ・結晶化度で変わる。SP単独判定禁止の典型例。
エタノール	26.0	MPa^1/2	2.3	△	食品・飲料接触では濃度、温度、時間を含め確認。
水	47.9	MPa^1/2	24.2	◎	SP差では◎でも吸水・加水分解があるため化学耐久は別評価。

評価基準：◎＝非常に良好、○＝概ね良好、△＝注意が必要、×＝不適。上表はSP値差の目安であり、耐薬品性表の実務評価と一致しない場合がある。PEFでは特に水系・酸アルカリ系でSP値より加水分解反応が重要である。

製法

PEFはFDCAとエチレングリコールを直接エステル化し、その後溶融重縮合する方法が代表的である。FDCAのエステル体を経由するエステル交換法も可能である。高IVが必要なボトル・繊維用途では、溶融重縮合後に固相重合（SSP）等で分子量を高める場合がある。

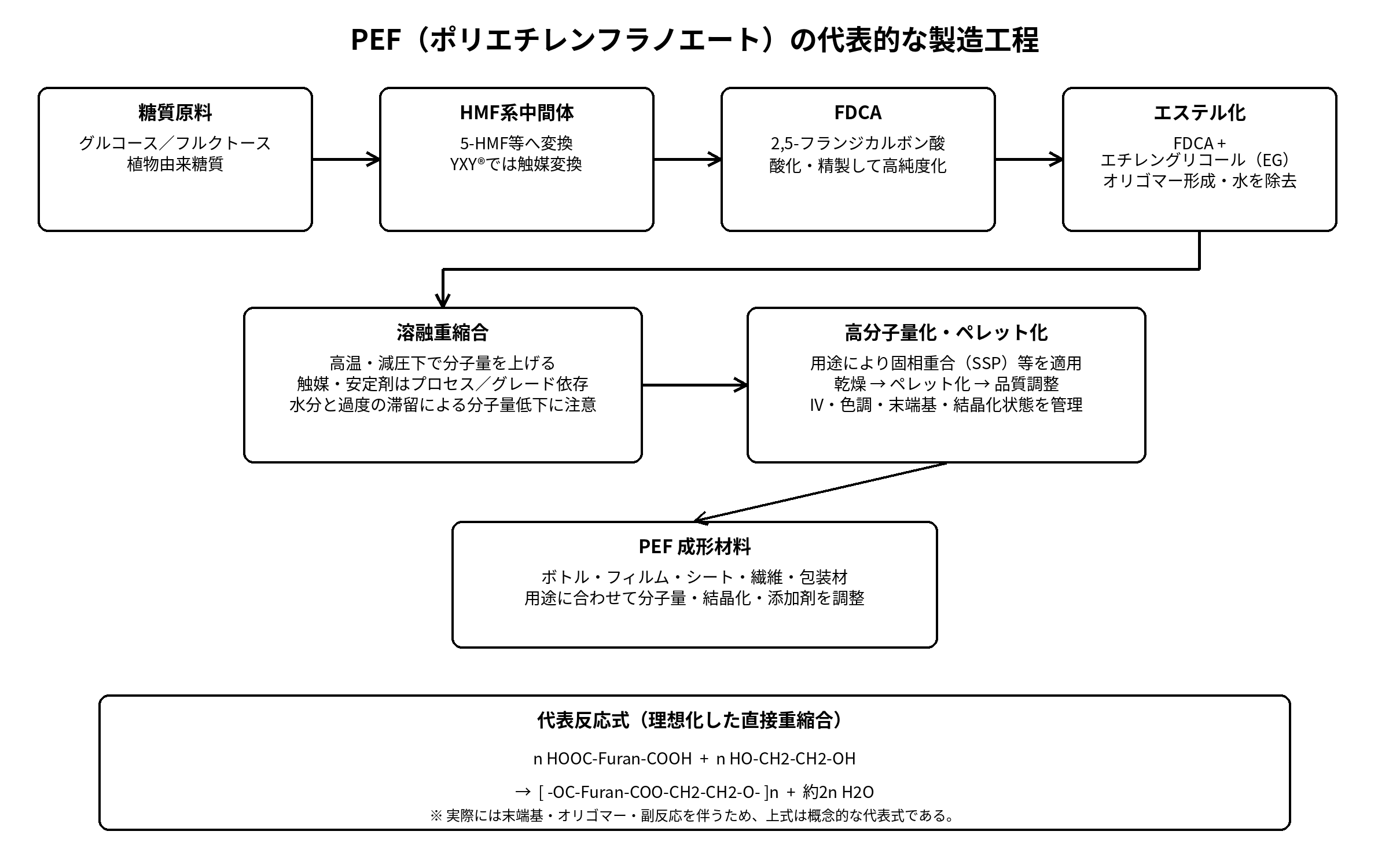

PEF ポリエチレンフラノエートの代表的な製造工程

工程	内容	主な管理点
糖質原料	グルコース、フルクトース等の糖質からHMF系中間体を得る。	原料純度、副生成物、触媒回収。
FDCA製造	HMF系中間体を酸化し2,5-フランジカルボン酸へ変換・精製する。	FDCA純度、着色不純物、残留触媒。
エステル化	FDCAとEGを反応させ低分子オリゴマーを形成する。	モル比、温度、水除去、副反応。
溶融重縮合	減圧・高温下で縮合を進め分子量を上げる。	溶融粘度、末端基、色調、熱分解、滞留時間。
固相重合	必要に応じ結晶化ペレットを融点未満で処理し高分子量化する。	温度、真空又は不活性ガス、結晶融着、IV。
ペレット化・コンパウンド	安定剤、核剤、着色剤等を用途に合わせて配合する。	水分、分散、熱履歴、異物。

代表的な反応式

理想化した直接重縮合反応は、概念的に次のように表せる。

n HOOC−Furan−COOH ＋ n HO−CH₂−CH₂−OH → [−OC−Furan−COO−CH₂−CH₂−O−]_n ＋約2n H₂O

実際の重縮合では末端基、オリゴマー、エステル化平衡、副反応を伴うため、上式は高分子量域を単純化した代表式である。触媒系、温度、圧力、EG過剰率、固相重合条件はメーカー・プロセスにより異なる。

環境・リサイクル性

項目	評価・説明
熱可塑性／熱硬化性	熱可塑性ポリエステル。再溶融加工が可能。
マテリアルリサイクル	可能。熱履歴と加水分解による分子量低下、色調変化を管理する。
ケミカルリサイクル	加水分解、グリコリシス等によるモノマー・オリゴマー回収が検討可能。
PETリサイクル流との関係	PEF単層又はPET/PEF多層容器について既存PETリサイクルとの適合性評価が進められている。市場混入率・地域ガイドラインを確認する。
バイオベース性	FDCAを植物由来糖質から製造可能。EGもバイオ由来を用いればバイオベース度をさらに高められる。
生分解性	バイオベースであることと生分解性は別概念。一般用途PEFを生分解性樹脂として一律に扱わない。
焼却	基本骨格はC、H、Oからなりハロゲンを含まない。添加剤・着色剤は個別確認。
LCA	原料、電力、輸送、容器軽量化、リサイクル条件で結果が変わる。メーカーはPETボトル比で大幅なGHG削減可能性を公表している。

価格・供給性

項目	評価	説明
価格区分	高価格	2026年時点ではPET、PP、PE等の大規模汎用樹脂より供給規模が小さく、相対的に高価格側とみられる。実価格は数量・契約・グレード依存。
汎用的な流通性	△	世界的な商業化初期段階であり、PETほどの流通網はない。
国内入手性	△	少量サンプル又は提携経由となる場合があり、都度確認が必要。
少量購入	△	一般樹脂商社の常時在庫品とは限らない。
供給形態	ペレット等	ボトル、フィルム、繊維用途向け樹脂として展開。素材板・丸棒等の標準在庫は限定的。

詳細な利用用途

用途分野	具体例	適性	選定理由	注意点
食品・飲料包装	炭酸飲料、ジュース、水、ビール等のボトル	◎	高O₂・CO₂バリア、高Tg、薄肉化余地。	食品接触規制、アルコール濃度、熱充填、リサイクル設計。
食品包装	高バリアフィルム、トレイ、多層包材	◎	酸素・水蒸気バリアと透明性。	ヒートシール層設計、印刷・接着、結晶化。
繊維	衣料、産業繊維、補強繊維候補	◎	配向により高強度化可能。	紡糸粘度、熱収縮、染色性。
自動車	内装繊維、包装・機能フィルム、軽量部材候補	○	バイオベース性、高剛性。	高温長期、衝撃、供給安定性。
電気・電子	絶縁フィルム、筐体候補	△	高Tgとフィルム性。	UL、CTI、RTI等の個別認証が必要。
機械部品	一般構造部品	△	剛性は高い。	摺動・疲労・クリープデータが不足。
医療・医薬	医薬包装、ヘルスケア包装	○	高バリア性、透明性、再生可能原料。	滅菌、溶出、USP/ISO 10993等は個別グレードで確認。
建築・設備	内装フィルム、装飾材候補	△	バイオベース性、透明性。	耐候、難燃、長期耐熱を確認。

用途別選定

用途	適性	理由・注意点
ギア	△	剛性はあるが耐摩耗・疲労実績が限定的。
軸受	×	標準PEFは摺動専用材ではない。
ブッシュ	△	改質材で検討余地。摩耗・PV試験必須。
ローラー	△	剛性はあるが表面摩耗を確認。
摺動板	×	POM、UHMWPE、PTFE等が一般的。
ねじ・ボルト・ナット	△	クリープ、ノッチ、締付け応力を評価。
ポンプ部品	△	薬液、高温水、疲労を評価。
バルブ部品	△	シール面・薬品・クリープを評価。
シール・ガスケット・Oリング	×	標準PEFは硬質熱可塑性で弾性シール用途に不向き。
チューブ・ホース	△	柔軟性不足。共重合・薄肉用途なら検討。
配管・タンク	△	長期耐薬品・加水分解・溶着を評価。
フィルム	◎	高バリア性を生かせる主要用途。
シート	◎	透明・バリア用途に適する。
ボトル・容器	◎	主要用途。PET代替・多層簡素化候補。
電気コネクタ	△	耐熱は候補だがUL・寸法・難燃グレード不足。
絶縁部品	△	電気特性データを個別確認。
電子部品筐体	△	難燃・衝撃・供給性を確認。
一般筐体	○	剛性を利用できるが衝撃改質検討。
透明カバー	○	透明化可能。傷、衝撃、耐候を確認。
レンズ	△	光学定数・複屈折データを確認。
自動車内装	○	フィルム・繊維で適性。
自動車外装	△	耐候・衝撃・熱サイクルを評価。
エンジンルーム部品	×	高温長期・油・冷却液・認証データ不足。
燃料系部品	△	燃料組成・透過・膨潤を実測。
食品機械部品	△	法規、摩耗、洗浄薬品を確認。
医療機器部品	△	医療適合は材料名では判断不可。
滅菌部品	△	蒸気、EtO、γ線等の耐久性を個別評価。
半導体製造装置部品	×	超高純度・薬液・アウトガス実績が限定的。
真空装置部品	△	アウトガスデータを確認。
建築部材	△	難燃・耐候・長期供給を確認。
屋外部品	△	UV安定化と促進耐候試験が必要。
接着剤	×	PEF自体は通常、構造接着剤として使用しない。
塗料・コーティング	△	PEF系オリゴマー・コポリエステルとしては検討余地。
複合材料マトリックス	○	バイオ系繊維・ナノフィラーとの複合化研究がある。

接合・表面処理適性

方法	適性	注意点
熱板溶着	○	樹脂温度・結晶化度を合わせる。
超音波溶着	○	リブ形状・脆性・局部発熱を評価。
振動溶着	○	摩擦発熱とバリを管理。
レーザー溶着	○	透過／吸収の光学設計が必要。
高周波溶着	△	誘電損失と設備周波数の適合を実測。
熱風溶着	○	フィルム・シートで検討可能。
溶剤接着	△	溶剤による膨潤・白化・残留応力に注意。
接着剤接合	○	エポキシ、ウレタン等を候補に表面処理を含め試験。
機械締結	○	締付け応力、クリープ、座面応力を考慮。
コロナ処理	○	フィルム印刷・接着の表面活性化に有効。
プラズマ処理	○	表面エネルギー向上に有効。
フレーム処理	○	過熱・変形を避ける。
プライマー処理	○	接着剤・塗料との組合せで選定。

寸法精度・設計特性

結晶化度が高いほど剛性・耐熱性が向上しやすいが、成形収縮及び反りが増える場合がある。
非晶部では水分・溶剤の影響を受けやすく、寸法・Tg・靭性が変化する可能性がある。
短時間引張強さをそのまま長期設計許容応力として使用しない。クリープ、疲労、温湿度、薬液を加味して安全率を設定する。
インサート、ねじ、圧入部では局所応力とノッチによる脆性破壊を確認する。
フィルム・繊維は延伸方向の異方性が大きくなるため、MD/TD又は繊維軸方向を分けて評価する。

品質・成形不良

不良	材料側の主因	成形条件側の主因	主な対策
シルバーストリーク	水分、揮発分	乾燥不足、高温	除湿乾燥、含水率管理、温度適正化
加水分解	残留水分	高温滞留	乾燥徹底、滞留短縮、低温側調整
ガス焼け	熱分解物、揮発分	高温、エア巻込み、ベント不足	温度低減、ベント改善、射出速度調整
黒点	熱劣化物、異物	長時間滞留、デッドスポット	パージ、清掃、滞留短縮
変色	FDCA純度、熱酸化	過熱、滞留	原料品質確認、窒素雰囲気・安定剤、温度管理
フローマーク	粘度・結晶化	速度・金型温度不適	速度、樹脂温度、金型温度最適化
ウェルドライン	流動合流	低温、ガス抜け不足	金型温度・樹脂温度・ベント改善
ヒケ・ボイド	結晶化収縮	保圧不足、肉厚差	保圧、ゲート、肉厚設計を改善
反り	結晶化・異方性	金型温度差、充填不均衡	温調均一化、ゲート・肉厚最適化
バリ	粘度低下	過圧、型締不足	乾燥、圧力低減、金型点検

注意点・劣化故障モード

劣化現象	主な原因	発生しやすい条件	影響	予防策	推奨確認試験
加水分解	エステル結合の切断	高温高湿、熱水、酸・アルカリ、成形時水分	分子量低下、脆化、強度低下	十分な乾燥、pH・温度低減、安定化	熱水試験、85℃/85%RH、高温薬液浸漬
熱酸化劣化	高温・酸素	長時間滞留、再生回数増加	黄変、粘度低下、ガス発生	滞留短縮、安定剤、適正パージ	熱老化、MFR/IV、色差
膨潤・溶解	溶剤親和性	極性溶媒、非晶部、高温	寸法変化、軟化、割れ	実溶剤試験、結晶化・応力低減	質量・寸法・強度保持率測定
応力割れ	溶媒＋残留応力	ゲート、ノッチ、曲げ応力、洗浄剤	クレージング、破断	成形応力低減、R付与、薬品変更	定ひずみESC試験
クリープ破壊	長期荷重	Tg近傍、高温、薄肉	永久変形、締結緩み	許容応力低減、補強、形状最適化	1000 h級クリープ試験
疲労破壊	繰返し応力	ヒンジ、振動、ノッチ	亀裂進展	応力集中低減、靭性グレード	S-N疲労試験
紫外線劣化	UV・酸素	屋外、無安定グレード	黄変、表面劣化、脆化	UV吸収剤、顔料、コーティング	キセノンアーク、色差・強度保持
アウトガス	低分子、分解物、水分	真空、高温、乾燥不足	汚染、臭気、曇り	高純度材、予備乾燥・ベーク	TML/CVCM相当、GC-MS
食品・薬液への溶出	残留モノマー・オリゴマー・添加剤	食品接触、アルコール、油脂、高温	規制不適合、味臭	適合グレード選定、移行管理	総移行・特定移行試験
滅菌劣化	熱・蒸気・放射線・薬剤	オートクレーブ、γ線、EtO	分子量低下、色調、脆化	用途別滅菌法選定	複数回滅菌後の物性・色差・溶出

用途決定前には、実薬品浸漬、応力負荷下ESC、高温高湿、熱老化、熱水、UV促進耐候、ヒートサイクル、クリープ、疲労、寸法変化、吸水、接着・溶着、溶出、アウトガス及び実成形試験から用途に必要な項目を選定する。薬液用途では実濃度・実温度・実時間、構造用途では実応力・繰返し回数を模擬することが望ましい。

比較材料	特徴	PEFとの違い
ポリエチレンテレフタレート（PET）	供給量、加工実績、リサイクル網が圧倒的に大きい代表的ポリエステル。	PEFは一般にTg、剛性、O₂・CO₂バリアで有利。PETはコスト、供給性、成形ノウハウ、規格実績で有利。
ポリエチレンナフタレート（PEN）	PETより高耐熱・高バリアの芳香族ポリエステル。	PENは高耐熱フィルム実績があり、PEFはバイオベース化と高バリア性が特徴。
ポリブチレンテレフタレート（PBT）	結晶化が速く、射出成形の電気・自動車部品に多い。	PBTは射出機構部品の実績が大きい。PEFは包装・フィルム・ボトルでのバリア性能を重視。
エチレン・ビニルアルコール共重合体（EVOH）	非常に高い酸素バリア性を持つ多層包装用樹脂。	EVOHは高湿度でバリア低下が課題。PEFは単層構成や機械特性とのバランスに利点がある。
ポリ乳酸（PLA）	代表的なバイオベースポリエステル。	PLAはバイオプラスチックとして普及度が高いが、PEFはガスバリア・Tg・耐熱性で有利な場合がある。
ポリプロピレン（PP）	低密度、低コスト、耐薬品性、ヒートシール性に優れる。	PPは軽量・安価・耐アルカリ性で有利。PEFは透明性、剛性、ガスバリアで有利。
ポリエチレン（PE）	柔軟、低吸水、低コスト、ヒートシール性に優れる。	PEはシール層・耐水層に有利。PEFは高剛性・高バリア・高Tg。
ナイロン6（PA6）	靭性、耐摩耗、機械強度に優れるエンプラ。	PA6は機構・摺動用途で有利だが吸湿が大きい。PEFは包装バリア・透明性・バイオベース化で特徴。

代表的なメーカー

メーカー	代表製品・ブランド	概要
Avantium N.V.	Releaf®（PEF）	FDCA及びPEFの商業化を進めるオランダ企業。YXY® Technologyで植物由来糖質からFDCAを製造し、PEFをReleaf®ブランドでボトル、包装、フィルム、繊維向けに展開する。

2026年時点で、PEFはPETのように多数の世界メーカーが汎用グレードを大量販売する段階には至っていない。研究・共同開発企業、用途開発パートナー、FDCA供給企業とPEF樹脂メーカーを混同しないようにする。

法規制・認証

制度・規格	材料群としての扱い	実務上の確認
RoHS	PEF主骨格だけで適合を断定しない。	着色剤、触媒残渣、難燃剤を含む個別グレードの適合宣言を取得する。
REACH / SVHC	登録・SVHCは供給者と用途で確認。	最新SVHC候補リストとSDS、宣言書を確認する。
TSCA	米国流通は供給者のインベントリ・用途条件を確認。	輸入・加工用途ごとの適用を確認する。
EU食品接触	FDCA（FCM No.1031）はPEF製造用モノマーとして条件付きでUnion Listに掲載。	FDCAのSML 5 mg/kg、1,000 Da未満オリゴマー移行50 µg/kg等の条件及び最終材料の適合を確認する。
FDA食品接触	PEFに関するFCN 2383が存在する。	FCNの製造者、用途、食品種、温度条件等の範囲を確認する。
日本食品衛生法	材料名のみで適合を断定しない。	ポジティブリスト、添加剤、最終用途、溶出条件を確認する。
UL	グレード依存。	UL 94、RTI、CTI等は個別グレード・厚さ・色で確認する。
医療 ISO 10993 / USP	一般PEFの材料名から適合を推定しない。	医療グレード、滅菌、抽出物・溶出物、生物学的安全性を評価する。
ISCC PLUS等	原料・製造チェーンで取得される認証。	バイオベース含有率・マスバランス主張は個別製品の証明書を確認する。
