ポリ(N-イソプロピルアクリルアミド)

概要
特徴
構造式
種類・代表グレード
成形加工
代表的な物性値又は機械的性質
耐薬品性
製法
詳細な利用用途
関連材料との比較
代表的なメーカー
関連キーワード

概要

項目	内容
材料名	ポリ(N-イソプロピルアクリルアミド)
略記号	PNIPAM、PNIPAAm、pNIPAM
IUPAC	Poly(N-isopropylacrylamide)（慣用高分子名として広く使用）
英語名	Poly(N-isopropylacrylamide)
日本語名・別名	ポリ(N-イソプロピルアクリルアミド)、ポリNIPAM、温度応答性PNIPAM
分類	温度応答性高分子、アクリルアミド系高分子、刺激応答性ポリマー、ハイドロゲル形成材料
プラスチック分類	一般的な射出成形用の汎用プラスチック、エンプラ、スーパーエンプラには通常分類しない。機能性高分子・スマートポリマーとして扱われる。
化学式または代表構造	(C₆H₁₁NO)_n、[−CH₂−CH(C(=O)−NH−CH(CH₃)₂)−]_n
CAS No.	25189-55-3（PNIPAMとして一般に使用されるCAS No.）
構造・主成分	N-イソプロピルアクリルアミド（NIPAM）のビニル基をラジカル重合して得られる炭素主鎖型ポリマーで、側鎖にアミド基とイソプロピル基を持つ。
主な用途	温度応答性ハイドロゲル、細胞培養基材、薬物放出研究、センサー、アクチュエータ、分離膜、表面改質、マイクロゲル、ドラッグデリバリー研究など

PNIPAMは、水中で下限臨界溶液温度（LCST）型の温度応答を示すことで知られる代表的な刺激応答性高分子である。線状PNIPAMの希薄水溶液では、一般に約32℃付近を境に、低温側では水和して溶解しやすい状態、高温側では脱水和して鎖が収縮・凝集しやすい状態へ変化する。実際の転移温度は分子量、末端基、濃度、塩、共重合組成、架橋密度などにより変化する。

PNIPAMの特徴は、機械構造部品用樹脂としての強度や耐熱性ではなく、水との相互作用を温度で可逆的に変えられる点にある。架橋すると温度応答性ハイドロゲルとなり、LCST付近で膨潤・収縮挙動が変化する。このため、バイオマテリアル、分離、センシング、マイクロ流体、ソフトアクチュエータなどの研究・機能材料として利用される。

一方、PNIPAMは一般のペレット型熱可塑性樹脂とは異なり、射出成形・押出成形で汎用構造部品を量産する材料ではない。公開物性の多くは線状ポリマー、架橋ゲル、マイクロゲル、薄膜、共重合体など異なる形態を対象としており、機械物性を材料群の単一代表値として扱うことは適切でない。実使用では分子量、架橋剤、含水率、温度、塩濃度、pH、荷重、応力、使用時間を確認する必要がある。

特徴

項目	内容
長所	約32℃付近にLCSTを持つ代表的な温度応答性高分子である。水中で膨潤・収縮、親水性・疎水性の切替を設計しやすく、共重合や架橋により応答温度と機械特性を調整できる。
短所	未補強PNIPAMハイドロゲルは一般に機械強度・靭性が低く、構造材料には不向きである。塩、界面活性剤、溶媒、共重合成分、濃度によって相転移挙動が変わる。
外観	線状ポリマーは白色～オフホワイトの粉末・結晶状として流通する例がある。水溶液はLCST以下では透明になり得るが、LCST以上で白濁・相分離することがある。
耐熱性	乾燥ポリマーのTgは文献・形態により差がある。一般的な熱可塑成形樹脂の連続使用温度という概念より、熱分解と水系LCST挙動を分けて評価する必要がある。
耐薬品性	水、アルコール、有機溶媒、塩、酸・アルカリとの相互作用が溶解・膨潤・相転移に影響する。単純な◎○△×だけでなく、温度と溶媒組成を併記すべき材料である。
加工性	溶液重合、塗布、キャスト、架橋ゲル化、表面グラフト、粒子化などが中心である。汎用射出・押出成形には通常用いない。
分類上の注意	名称に『アクリルアミド』を含むが、ナイロン等のポリアミド系エンプラとは別系統である。また、ポリアクリルアミド（PAM）とも側鎖置換基と温度応答性が異なる。

構造式

PNIPAMの代表構造式

項目	内容

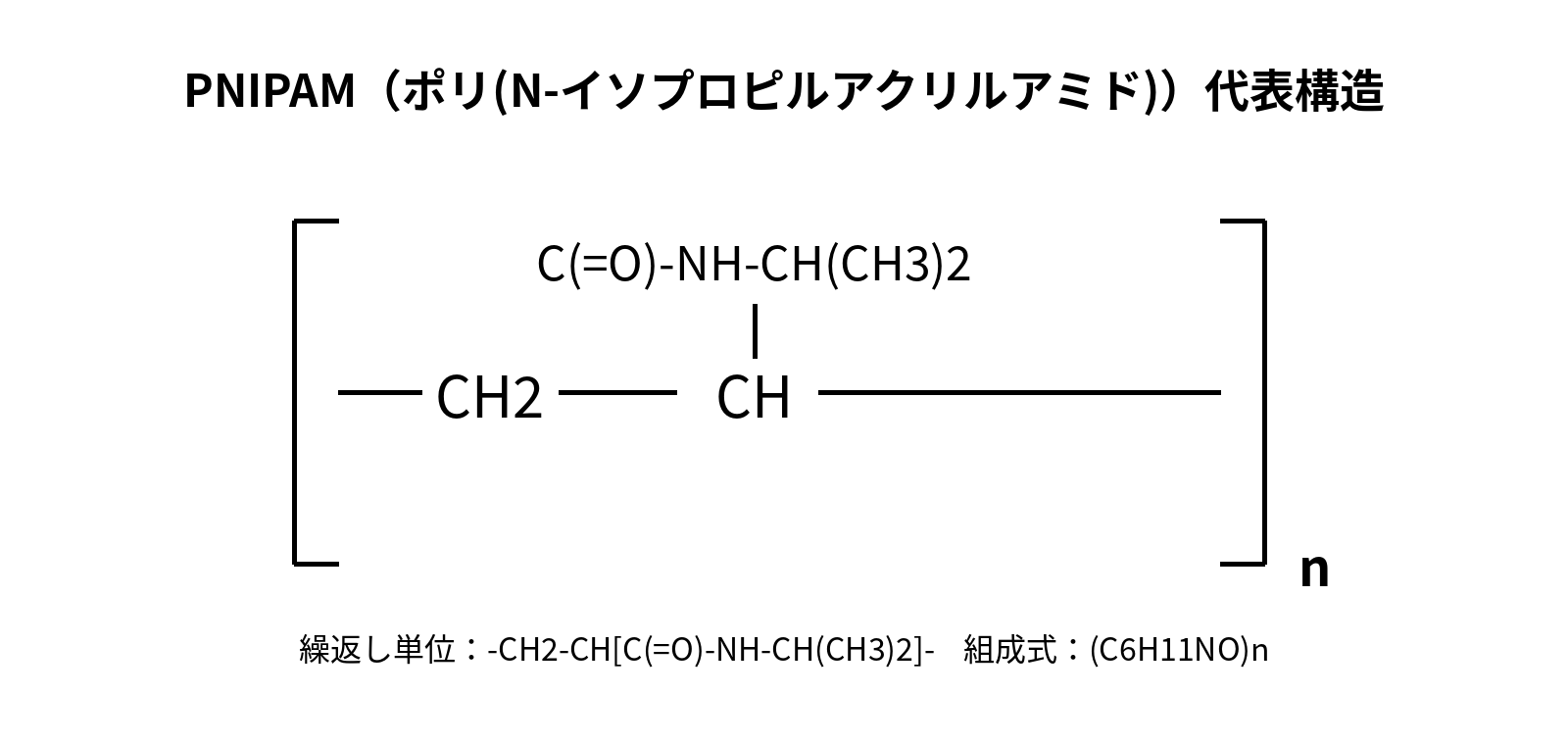

代表的な構造単位	[−CH₂−CH{C(=O)−NH−CH(CH₃)₂}−]_n
モノマー	N-イソプロピルアクリルアミド（NIPAM）、CH₂=CH−C(=O)−NH−CH(CH₃)₂
親水性部位	アミド基 −C(=O)−NH−。水素結合を介して水和に寄与する。
疎水性部位	イソプロピル基および炭素主鎖。温度上昇時の脱水和・疎水性会合に関与する。
共重合・変性	アクリルアミド、アクリル酸、N,N-ジメチルアクリルアミド等との共重合、親水・疎水性モノマーの導入、末端官能化、表面グラフト、IPN、ナノコンポジット化などが研究される。

種類・代表グレード

種類	主成分・特徴	長所	短所	主な用途
線状PNIPAM	非架橋、分子量制御品	溶液挙動を評価しやすい	単独では形状保持しない	温度応答研究、表面処理、溶液添加
架橋PNIPAMハイドロゲル	BIS等で三次元架橋	膨潤・収縮を利用可能	未補強では脆い場合がある	センサー、アクチュエータ、バイオ材料
PNIPAMマイクロゲル／ナノゲル	架橋粒子分散体	粒径・体積相転移を利用可能	分散安定性が条件依存	コロイド、DDS、光学・センシング
共重合PNIPAM	親水性／疎水性コモノマーを導入	LCSTや機能を調整できる	組成により応答が複雑化	スマートゲル、分離、医療研究
グラフトPNIPAM	基材表面へPNIPAM鎖を導入	表面濡れ性・細胞接着性を温度制御	グラフト密度・鎖長管理が必要	細胞シート、膜、界面制御
強靭化PNIPAM系	DN、IPN、ナノコンポジット等	機械強度・靭性を改善可能	組成が複雑、一般物性化困難	ソフトロボティクス、医療材料研究

成形加工

加工方法	適性	理由・注意点
射出成形	×	通常のペレット型熱可塑性樹脂としては使用しない。
押出成形	×	一般的な溶融押出用途ではない。溶液プロセスが中心である。
ブロー成形	×	一般的な中空成形材料ではない。
インフレーション成形	×	一般的なフィルムブロー成形材料ではない。
Tダイフィルム成形	×	通常は溶液キャスト・コーティングが主体である。
真空成形	×	一般的なシート熱成形用途ではない。
圧縮成形	△	乾燥ポリマーの研究成形はあり得るが、一般工業加工法ではない。
3Dプリント	△	PNIPAM含有ハイドロゲルインク等の研究用途。架橋方式とレオロジー設計が必要。
切削加工	×	水系ゲル・薄膜・粒子用途が中心で、機械切削用素材ではない。
溶液キャスト／塗工	◎	線状PNIPAMや共重合体の代表的加工法である。
架橋ゲル化	◎	BIS等を用いたラジカル共重合で三次元ネットワークを形成する。
表面グラフト	◎	基材表面の温度応答性制御に適する。

成形条件

項目	単位	代表値・状態	備考
予備乾燥	－	用途依存	一般の射出成形用ペレットとして標準乾燥条件を設定する材料ではない。
溶液重合温度	℃	概ね20～80	開始剤系により大きく異なる。APS/TEMED等のレドックス系では低温側、AIBN等では加熱重合が用いられる。
重合溶媒	－	水、アルコール類、有機溶媒等	目的分子量、粒子化、架橋、精製方法により選択する。
架橋剤	－	BIS等	ハイドロゲルでは架橋剤量が膨潤率、応答速度、弾性率に強く影響する。
射出シリンダー温度	℃	該当なし	汎用射出成形材料ではない。
金型温度	℃	該当なし	汎用射出成形材料ではない。
成形収縮率	%	データなし	溶融射出成形時の収縮率として一般化できない。

代表的な物性値又は機械的性質

PNIPAMは機械構造用の標準成形材料ではなく、線状高分子、架橋ゲル、マイクロゲル、共重合体で物性が大きく異なる。そのため比較機能用データでは、一般化できない項目を推定値で補わない。

項目	単位	代表値・代表範囲	材料状態・条件	信頼度	備考
密度	g/cm³	データなし	一般化困難	0	線状乾燥ポリマー、架橋ゲル、含水率で異なる。
比重	無次元	データなし	一般化困難	0	比較用代表値を設定しない。
吸水率・24時間	%	データなし	一般化困難	0	ハイドロゲルでは『吸水率』より平衡膨潤比を用いることが多い。
引張強さ・破断	MPa	データなし	一般化困難	0	架橋密度、含水率、DN/IPN化により桁違いに変化するため単一値不可。
引張弾性率	GPa	データなし	一般化困難	0	ハイドロゲルは通常kPa～MPaオーダー評価が多く、系ごとの測定が必要。
引張破断伸び	%	データなし	一般化困難	0	ネットワーク構造に強く依存。
曲げ強さ	MPa	該当なし	一般化困難	0	一般的な曲げ試験用成形樹脂ではない。
曲げ弾性率	GPa	該当なし	一般化困難	0	一般的な曲げ試験用成形樹脂ではない。
アイゾット衝撃強さ・ノッチ付き	kJ/m²	該当なし	一般化困難	0	一般的なISO/ASTMプラスチック衝撃試験の代表値は設定しない。
ガラス転移温度	℃	約130～140	乾燥／架橋状態依存	C	文献ではPNIPAMゲルで約135℃の報告があるが、含水状態・架橋・測定条件で変化する。
融点	℃	該当なし	非結晶性として扱われることが多い	B	明確な結晶融点を一般代表値として扱わない。
LCST（水中）	℃	約30～34	希薄水溶液の代表域	A	代表値は約32℃。分子量、濃度、末端基、塩、共重合で変化する。
連続使用温度	℃	データなし	用途依存	0	一般構造部品用樹脂としての連続使用温度は一般化困難。
体積抵抗率	Ω・cm	データなし	一般化困難	0	含水ゲルでは水・電解質の影響が支配的。
UL 94燃焼性	－	データなし	グレード依存	0	材料群全体としてのUL94等級を設定しない。

比較用評価スコア

評価項目	スコア	理由
引張強度	1	未補強PNIPAMハイドロゲルは一般に脆く、構造材料用途には不向き。
剛性	1	含水ゲルとしては低剛性。強靭化系では大きく改善可能。
耐熱性	2	乾燥Tgは高めでも、水中では約32℃で相転移するため一般樹脂の耐熱性とは別概念。
耐薬品性	2	溶媒・塩・pHが相転移・膨潤に影響し、条件依存性が大きい。
透明性	4	LCST以下の均一水溶液・ゲルは透明化可能。ただしLCST以上で白濁・相分離しやすい。
成形加工性	1	汎用射出・押出成形には不向き。
接着・表面機能化	4	グラフト、共重合、表面固定化が比較的行いやすい。
価格優位性	1	一般汎用樹脂に比べ研究用機能性高分子として高価格域。

耐薬品性

PNIPAMの耐薬品性は、一般の構造用熱可塑性樹脂のような「寸法保持・強度保持」だけでは評価しにくい。線状ポリマーでは溶解性とLCST、架橋ゲルでは膨潤比・体積相転移・架橋点安定性を併せて評価する必要がある。

薬品	濃度	温度℃	接触	応力	評価	主な挙動・注意
水	－	20～25	長時間	無応力	◎	LCST以下では線状PNIPAMは水和・溶解しやすい。架橋ゲルは膨潤。
水	－	35～40	長時間	無応力	△	LCST以上では脱水和・収縮・白濁・凝集が生じやすい。
温水・熱水	－	>40	長時間	無応力	△	温度応答により収縮。長期耐久性は架橋系・共重合系ごとに確認。
塩水／NaCl水溶液	1～10 wt%	20～40	浸漬	無応力	△	塩濃度によりLCSTが変化し得る。
塩酸	希薄	20～25	短時間～浸漬	無応力	○	主鎖は炭素鎖だが、pH・濃度・共重合成分・架橋剤の影響を確認。
硫酸	希薄	20～25	短時間	無応力	△	濃度上昇・高温では脱水・分解等を含め個別評価が必要。
NaOH	希薄	20～25	短時間～浸漬	無応力	△	強アルカリ・高温・長時間ではアミド部位への影響を評価する。
エタノール	100%または水混合	20～25	短時間	無応力	△	溶媒組成により溶解性・膨潤・LCSTが変化する。
IPA	100%または水混合	20～25	短時間	無応力	△	水混合比と温度により挙動が変わる。
グリセリン	－	20～25	短時間	無応力	○	多価アルコールとの水素結合・含水率によりゲル膨潤が変化する。
アセトン	－	20～25	短時間	無応力	△	線状ポリマーの溶媒適合性は分子量・温度に依存。架橋ゲルは収縮・溶媒置換に注意。
MEK	－	20～25	短時間	無応力	△	有機溶媒中の溶解・膨潤は実測推奨。
酢酸エチル	－	20～25	短時間	無応力	△	一般化困難。溶液状態・架橋状態を分けて評価する。
トルエン	－	20～25	短時間	無応力	○	水系とは異なる溶媒和挙動。乾燥ポリマー／ゲルで差が大きい。
ヘキサン	－	20～25	短時間	無応力	◎	非極性溶媒との親和性は低い傾向だが、膨潤は架橋系で確認する。
ジクロロメタン	－	20～25	短時間	無応力	△	有機溶媒との相互作用を実測で確認する。
潤滑油	－	20～80	長時間	無応力	○	PNIPAMの主要用途ではない。添加剤・温度・含水の影響を確認。
界面活性剤水溶液	用途濃度	20～40	浸漬	無応力	△	ミセル形成・疎水性相互作用により相転移挙動が変化し得る。
次亜塩素酸塩	希薄	20～25	短時間	無応力	△	酸化劣化の可能性があり長期使用は実薬品試験を推奨。
過酸化水素	希薄	20～25	短時間	無応力	△	酸化条件下での長期安定性を個別評価する。

SP値（溶解度パラメータ）

PNIPAMについては、一般成形樹脂のように広く合意された単一のHildebrand SP値を比較用代表値として固定することは推奨しない。水素結合性、温度依存の水和、LCST、分子量、架橋状態の影響が大きく、単一のδだけでは実際の溶解性・相分離挙動を再現しにくいからである。比較機能ではSP値を「データなし／一般化困難」とし、必要に応じて実測または信頼できるHansen三成分値を個別系で登録することが望ましい。

溶解性の目安

SP値差	溶解・膨潤の目安	判定
0～2	膨潤・軟化しやすい	×
2～5	条件により膨潤する	△
5～8	短時間接触では比較的安定	○
8以上	溶解・膨潤しにくい	◎

上表は一般的な高分子－溶媒系の目安であり、PNIPAM水系にはそのまま適用できない。特に水ではSP値差よりも水素結合、水和・脱水和、温度、塩濃度が支配的である。

SP値から見た耐溶剤性

PNIPAMでは単一SP値を確定値として採用しないため、「PNIPAMとのSP値差」に基づく定量評価表は作成しない。これはデータ不足を0や推定平均で補わないという比較データ規則に従うものである。溶剤スクリーニングは、溶解・膨潤試験、濁度測定、DLS、重量膨潤比などで確認することを推奨する。

製法

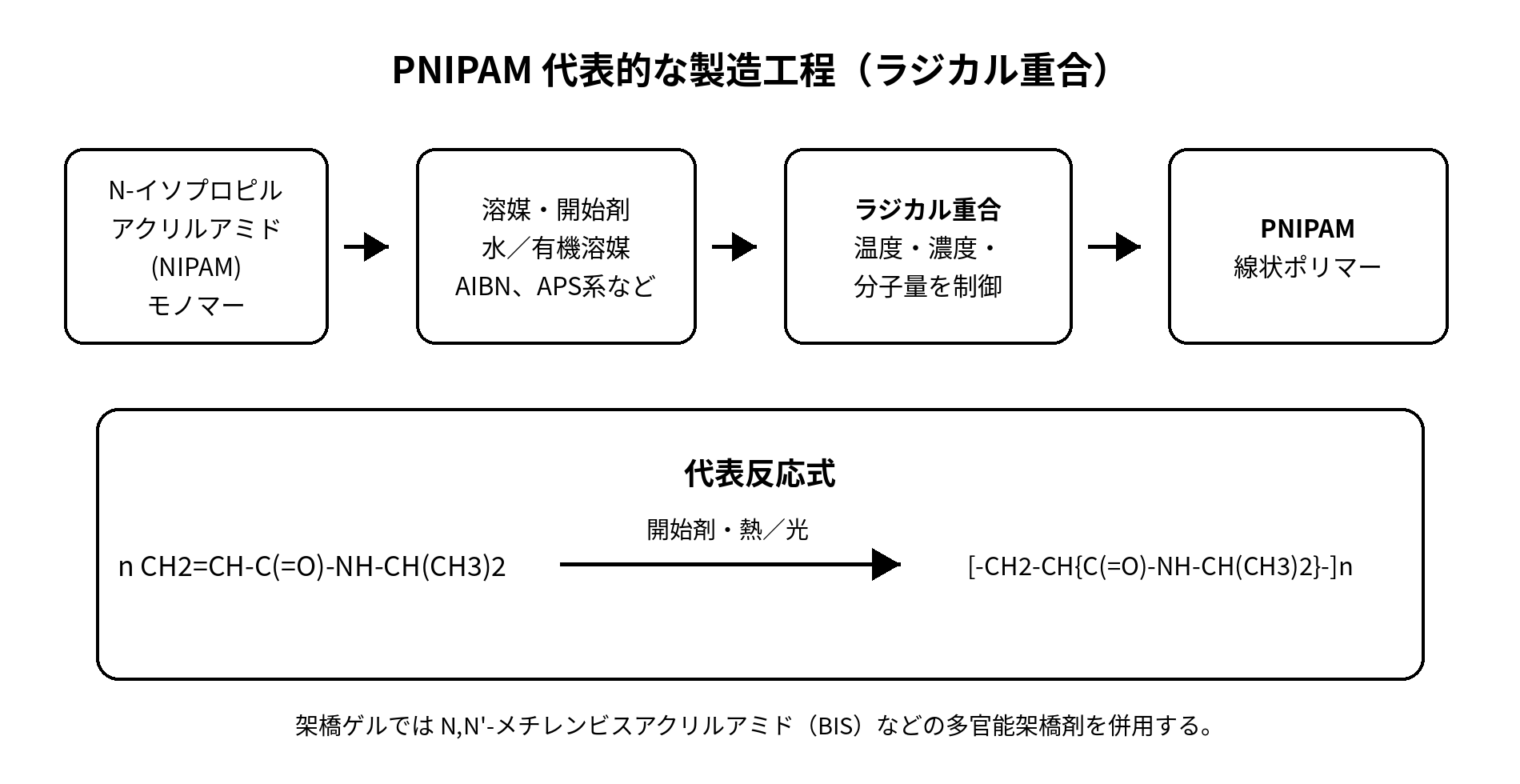

PNIPAMの代表的な製造工程

原料

主原料はN-イソプロピルアクリルアミド（NIPAM）である。目的に応じて水、有機溶媒、ラジカル開始剤、連鎖移動剤、架橋剤、共重合モノマーを使用する。

重合方法

代表的にはフリーラジカル重合を用いる。線状PNIPAMでは溶液重合や制御ラジカル重合、マイクロゲルでは沈殿重合、架橋ハイドロゲルではNIPAMと多官能架橋剤の共重合が用いられる。開始剤にはAPS系、AIBN系などが使われる例がある。

代表的な反応式

n CH₂=CH−C(=O)−NH−CH(CH₃)₂ → [−CH₂−CH{C(=O)−NH−CH(CH₃)₂}−]_n

精製・乾燥・粒子化

重合後は未反応モノマー、開始剤残渣、低分子成分を透析、再沈殿、洗浄などで除去し、用途に応じて凍結乾燥、真空乾燥、溶液保存、粒子分散として仕上げる。バイオ用途では残留モノマーと抽出物管理が特に重要である。

詳細な利用用途

用途	適性	選定理由	注意点
細胞培養・細胞シート	◎	温度で表面親水性・細胞接着状態を変化させる設計が可能。	医療適合性、残留モノマー、滅菌、表面グラフト安定性を確認。
ドラッグデリバリー研究	○	体温近傍の相転移を利用できる。	薬物との相互作用、放出速度、生体適合性を個別評価。
温度センサー	◎	LCST近傍で膨潤率・光学特性・抵抗等を変化させられる。	ヒステリシス、応答速度、繰返し耐久性を確認。
ソフトアクチュエータ	○	温度で体積変化を発生可能。	単独ゲルは機械強度が不足しやすい。
分離膜・バルブ	○	温度で透過性・孔径・濡れ性を制御可能。	ファウリング、圧力耐久、温度サイクル耐久を確認。
一般機械ギア・軸受	×	構造強度・耐摩耗性を目的とする材料ではない。	POM、PA、PEEK等を検討。
電気コネクタ	×	寸法安定・耐熱・絶縁構造材料用途には通常不適。	PBT、PA、PPS等を検討。
透明カバー・レンズ	×	温度で白濁・相分離し得るため一般光学構造材には不向き。	PMMA、PC等を検討。
塗料・コーティング	○	温度応答性表面・機能性コーティングとして利用可能。	密着性、耐水性、架橋、基材との界面を評価。

比較材料	特徴	PNIPAMとの違い
ポリビニルアルコール（PVA）	水溶性・親水性、皮膜形成性	PVAは温度応答LCST型ではなく、けん化度・結晶性が水溶性を支配する。
アクリル樹脂（PMMA）	透明熱可塑性アクリル樹脂	PMMAは構造・光学成形材料であり、PNIPAMのような水系LCST応答を主目的としない。
ポリアミド（PA）	主鎖にアミド結合を持つエンプラ群	名称は似るが系統が異なる。PAは機械部品用熱可塑性樹脂、PNIPAMは側鎖アミド型の刺激応答性高分子。
熱可塑性ポリアミドエラストマー（TPAE）	柔軟な熱可塑性エラストマー	TPAEは溶融成形できる構造材料。PNIPAMは溶液・ゲル機能材料。
ポリ乳酸（PLA）	バイオベース・生分解性熱可塑性ポリエステル	PLAは溶融成形可能。PNIPAMは一般に生分解性プラスチックとはみなさず、温度応答性を利用する。
ポリアクリルアミド（PAM）	親水性アクリルアミド系高分子	PNIPAMはN-イソプロピル置換により顕著な温度応答性を示す。個別ページ未確認のためトップへリンク。
PEG／PEO系親水性高分子	高い親水性・生体材料用途	PEG/PEOはPNIPAMの32℃付近LCST型応答とは異なる。個別ページ未確認のためトップへリンク。

代表的なメーカー・供給例

メーカー・供給者	代表製品・ブランド	概要
Merck / Sigma-Aldrich	Poly(N-isopropylacrylamide)	Mn約30,000、約40,000等の研究用PNIPAM製品が確認できる。製品ラインは時期により変更されるため最新カタログ確認が必要。
東京化成工業（TCI）	N-Isopropylacrylamide等	PNIPAMそのものより、NIPAMモノマーや関連研究試薬の供給例を確認して選定する。製品有無・純度は最新カタログを確認。

PNIPAMは汎用樹脂メーカーの大量成形材料というより、試薬メーカー、機能性高分子メーカー、受託合成会社から研究用・特注分子量・末端官能化品として供給されることが多い。メーカー名だけで同一物性とみなさず、分子量分布、末端基、残留モノマー、純度、保存条件を確認する。

法規制・認証

項目	一般的な扱い	確認事項
RoHS / REACH	材料名だけで一律適合を断定しない	製品、添加剤、残留モノマー、製造者の適合宣言を確認。
TSCA	製品・化学物質登録状態の確認が必要	輸出入時はCAS、用途、製造者情報を確認。
FDA食品接触	材料群としての包括適合を断定しない	食品接触認可・使用条件を個別グレードで確認。
日本食品衛生法	材料名だけで適合を断定しない	ポジティブリスト該当性、添加剤、用途、接触条件を確認。
医療・ISO 10993	PNIPAMという材料名だけで生体適合を保証しない	残留NIPAM、抽出物、滅菌、細胞毒性、感作性等を最終製品で評価。
USP Class VI	適合グレードがある場合のみ個別確認	材料群全体の認証として扱わない。

環境・リサイクル性

項目	評価	説明
熱可塑／熱硬化	形態依存	線状PNIPAMは非架橋高分子、架橋ゲルはネットワーク高分子であり再溶融できない。
マテリアルリサイクル	△	研究・機能材料用途が中心で、汎用樹脂のような大規模リサイクル流通は一般的でない。
生分解性	一般に非生分解性として扱う	バイオベースや生分解性を意味しない。共重合・分解性架橋剤導入系は別評価。
焼却時の注意	窒素含有	燃焼条件により窒素含有分解ガスが生じ得るため、廃棄はSDS・法令に従う。
供給性	比較的限定的	研究用試薬・特注高分子としての供給が中心で、汎用成形材料より少量購入しやすい一方、単価は高い傾向。

注意点・劣化・故障モード

劣化現象	主な原因	発生しやすい条件	影響	予防策	推奨確認試験
温度誘起収縮・白濁	LCST以上での脱水和	約32℃以上、水系	寸法変化、透過率低下、凝集	用途温度に合わせLCSTを共重合等で調整	濁度測定、DLS、温度サイクル
機械破壊	未補強ゲルの低靭性	引張、圧縮、繰返し変形	亀裂、破断	DN/IPN、ナノコンポジット、架橋密度最適化	引張、圧縮、疲労試験
膨潤比変動	塩、pH、溶媒組成	電解質、混合溶媒	寸法・応答速度変動	実使用液で設計	実薬品浸漬、膨潤比測定
残留モノマー影響	重合・精製不足	バイオ、医療用途	細胞毒性、溶出	透析・再沈殿・洗浄工程管理	溶出試験、HPLC/LC-MS等
酸化劣化	酸化剤、UV	次亜塩素酸、過酸化物、屋外	鎖切断、変色、機能低下	酸化剤回避、安定化、遮光	酸化剤浸漬、UV促進試験
界面剥離	グラフト・コート密着不足	湿潤、温度サイクル	機能層剥離	基材前処理、共有結合固定化	クロスカット、剥離、温湿度サイクル

用途決定前には、実液組成での浸漬試験、25～45℃程度を含む温度サイクル、膨潤比・濁度・DLS測定、繰返し膨潤収縮、必要に応じて引張・圧縮・疲労試験を行うことが望ましい。医療・細胞関連用途では残留モノマー、抽出物、滅菌後のLCST・機械特性・細胞適合性を確認する。

概要

特徴

構造式
