フルオロエチレン・ビニルエーテル共重合体

ページ内メニュー

概要
特徴
構造式
種類・代表グレード
成形加工・塗工加工
代表的な物性値又は機械的性質
耐薬品性
製法
詳細な利用用途
関連材料との比較
代表的なメーカー
関連キーワード

概要

項目	内容
材料名	フルオロエチレン・ビニルエーテル共重合体
略記号	FEVE
IUPAC	単一のIUPAC名で一意に表すことは困難である。代表的には poly(fluoroethylene-alt-vinyl ether) 系の交互共重合体として表現される。
英語名	Fluoroethylene Vinyl Ether Copolymer / Fluoroethylene-Vinyl Ether Copolymer / FEVE Fluoropolymer
日本語名・別名	フルオロエチレン・ビニルエーテル共重合体、フルオロエチレン／ビニルエーテル共重合体、FEVE樹脂、溶剤可溶型フッ素樹脂、塗料用フッ素樹脂
分類	フッ素系共重合体、塗料・コーティング用反応性樹脂、一般に非晶性～低結晶性の機能性フルオロポリマー
プラスチック分類	高機能フッ素樹脂。通常は射出成形用の「エンジニアリング・プラスチック」ではなく、塗料・コーティング用樹脂として扱う。
化学式または代表構造	一般化すると −[−CF₂−CFX−CH₂−CH(OR)−]_n− のような交互共重合骨格で表される。X、R、官能性側鎖の種類は製品設計により異なる。
CAS No.	FEVEはモノマー組成・側鎖構造が異なる共重合体群であり、材料群全体を一つのCAS No.で一般化しない。個別製品のSDSで確認する必要がある。
構造・主成分	フルオロオレフィン単位とビニルエーテル単位がほぼ交互に配置された主鎖を持つ。塗料用ではOH含有ビニルエーテル等を共重合し、ポリイソシアネートなどとの架橋反応性を付与した設計が代表的である。
主な用途	超耐候塗料、重防食上塗り、建築外装、橋梁、鉄塔、タンク、屋根・外壁、アルミ建材、工業用コーティング、自動車・輸送機器、太陽電池関連、機能性透明コーティングなど。
代表製品	代表例としてAGCのLUMIFLON®がある。溶剤型、水系、フレーク・固体型が展開されている。

フルオロエチレン・ビニルエーテル共重合体（FEVE）は、フルオロオレフィン由来の高い耐候性・耐紫外線性と、ビニルエーテル由来の溶剤親和性、官能基導入性、顔料分散性を組み合わせた塗料・コーティング用フッ素樹脂である。代表的なFEVEは交互共重合構造を持ち、一般的な高結晶性フッ素樹脂とは異なり、適切な有機溶剤に溶解又は分散させて塗料化できる。

特にOH官能性FEVEは、脂肪族又は脂環式ポリイソシアネートとの反応によりフッ素ウレタン架橋塗膜を形成でき、常温硬化から加熱硬化まで幅広い塗装工程に対応する。建築外装、橋梁、重防食、工場塗装などで長期の光沢・色調保持を狙う用途に適する。

一方、FEVEは「単一の成形用樹脂」ではないため、引張強さ、HDT、融点、成形収縮率などを材料群として一律に扱うことは適切でない。実使用では、樹脂固形分、分子量、OH価、酸価、Tg、溶媒、硬化剤、NCO/OH比、顔料、膜厚、基材、前処理、硬化温度、屋外環境、薬品濃度、接触時間を個別に確認する必要がある。

特徴

項目	内容
長所	耐候性、耐紫外線性、光沢保持性、色調保持性、耐薬品性に優れる。透明性と顔料適性を両立しやすく、OH官能性グレードはイソシアネート架橋により常温硬化が可能である。
短所	一般アクリル、ポリエステル等より樹脂コストが高い。塗膜性能は硬化剤、顔料、溶剤、触媒、下塗り、膜厚に大きく依存する。強溶剤に溶解する設計であるため、未架橋樹脂と硬化塗膜の耐溶剤性を混同できない。
外観	樹脂固体は淡黄色～無色透明系、溶液は透明～淡色のものが多い。水系は乳白色のエマルション又は分散液となる。
耐熱性	固体FEVE樹脂のTgはグレード例で約35～51℃である。これは塗膜の連続使用温度ではない。架橋塗膜の耐熱性は硬化剤、架橋密度、膜厚、基材により変化する。
耐薬品性	硬化塗膜は一般に水、希酸、希アルカリ、塩水、油類などに良好な耐性を示すが、強溶剤、強酸・強アルカリ、高温浸漬、応力下では個別評価が必要である。
加工性	溶剤型、水系、粉体塗装向け固体樹脂があり、スプレー、ロール、刷毛、工場焼付、現場常温硬化などに対応しやすい。
分類上の注意	PTFE、PFA、ETFE、PVDF等の成形用フッ素樹脂と同列の溶融成形材料として扱わない。FEVEは主に塗膜形成用バインダーであり、材料比較では「硬化前樹脂」と「硬化後塗膜」を区別する。
難燃性	FEVEという材料名だけでUL94やLOIを一律に規定できない。塗膜の燃焼性は樹脂、硬化剤、顔料、添加剤、膜厚、基材の影響を受ける。
法規制	RoHS、REACH、TSCA、食品接触、医療用途、PFAS関連規制への対応は材料一般名ではなく個別グレード・配合・用途・地域で確認する必要がある。

構造式

FEVEは、フルオロオレフィン単位とビニルエーテル単位がほぼ交互に配置された共重合体である。市販品では複数種のビニルエーテルを用い、溶解性、柔軟性、Tg、顔料親和性、OH価、架橋性などを調整する。

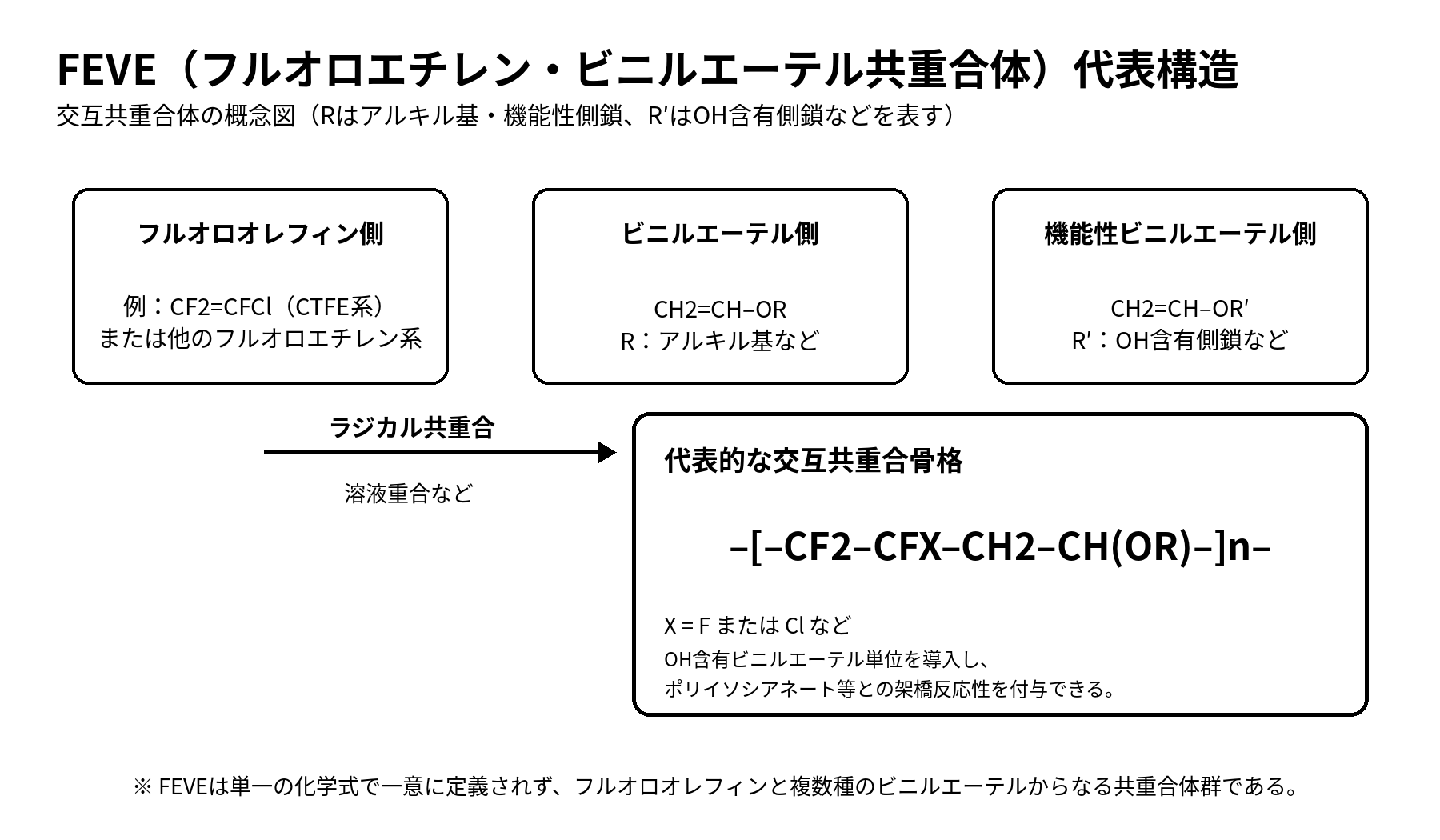

FEVE フルオロエチレン・ビニルエーテル共重合体の代表構造式

項目	表記又は説明
代表的な構造単位	−[−CF₂−CFX−CH₂−CH(OR)−]− を基本概念とする交互共重合骨格。X、Rは製品により異なる。
フルオロオレフィン成分	CTFE系、TFE系などがFEVEの一般的なフルオロオレフィン候補として知られる。市販品の詳細組成は個別技術資料で確認する。
ビニルエーテル成分	アルキルビニルエーテル、OH含有ビニルエーテル、その他機能性ビニルエーテル等を組み合わせる。
共重合体・変性	溶剤型、水系、固体・フレーク型、高OH価、高Tg、高弾性、高固形分、1液型対応など、分子量・官能基・側鎖を調整した製品群がある。

種類・代表グレード

種類・グレード区分	主成分又は特徴	長所	短所・注意点	主な用途
溶剤型・標準	有機溶剤に溶解したOH官能性FEVEが代表的。	塗装性、顔料分散性、常温硬化性、外観に優れる。	VOC、溶剤安全性、溶剤規制を確認する。	重防食、建築外装、工業塗装
水系	FEVEエマルション又は水分散体。	VOC低減、低臭気、非引火性の設計が可能。	乾燥湿度、造膜温度、凍結、pH、硬化剤分散性に注意。	建築、改修、環境対応塗料
フレーク・固体	高固形分・粉体塗装・任意溶剤溶解用の固体FEVE。	VOC低減、溶剤選択自由度、粉体塗装への展開。	溶解工程、粉体配合、焼付条件を管理する。	粉体塗装、工場塗装、アルミ建材
高Tg	Tgを高め、硬度・耐ブロッキング性を重視。	硬度、耐汚染、粉体塗装適性を高めやすい。	柔軟性、低温性とのバランスが必要。	建材、硬質上塗り
高OH価	OH官能基濃度を高めた架橋性グレード。	高架橋密度、高硬度、耐溶剤性を狙いやすい。	ポットライフ、脆化、NCO/OH比、硬化収縮を確認。	高耐久2液塗料
高弾性・柔軟	側鎖・分子量を調整し柔軟性を付与。	折曲げ、加工後塗膜、薄板用途に有利。	硬度、耐汚染とのトレードオフがある。	プレコート、金属板、複合材
高固形分	低分子量化等で施工粘度を抑えつつ固形分を増加。	VOC削減、厚膜化に有利。	垂れ、ポットライフ、架橋密度管理が必要。	重防食、工業塗装

成形加工・塗工加工

FEVEは一般に成形用ペレットではなく塗料バインダーとして使用されるため、射出・押出等の「成形加工」は多くが適用外である。ここでは塗工・硬化を含めて評価する。

加工方法	適性	理由・主な注意点
射出成形	×	一般的なFEVE塗料樹脂の用途ではない。成形用フッ素樹脂はETFE、PFA、PVDF等を選定する。
押出成形	×	一般的なFEVE塗料樹脂には適用しない。
ブロー成形	×	一般的なFEVE塗料樹脂には適用しない。
真空・圧空成形	×	一般的なFEVE塗料樹脂には適用しない。
圧縮成形	△	固体樹脂を粉体塗料として溶融・焼付する用途はあるが、構造部材の圧縮成形材としては一般的でない。
スプレー塗装	◎	溶剤型・水系の代表的施工方法である。粘度、希釈、霧化、膜厚、オーバースプレーを管理する。
刷毛・ローラー	○	現場塗装型で適用可能。レベリング、乾燥時間、気温・湿度、下地状態を確認する。
粉体塗装	◎	フレーク・固体FEVEを用いる粉体塗装系がある。焼付温度、硬化剤、流動性、膜厚を管理する。
コイルコーティング	○	高耐候金属板用途で適用可能。短時間焼付条件と加工後密着性を確認する。
接着剤接合	△	FEVE自体を構造接着剤とするのは一般的でないが、塗膜と基材・下塗りの界面密着設計が重要である。
塗装	◎	FEVEの中心用途である。
印刷・オーバーコート	○	表面張力、再塗装付着性、硬化度、添加剤ブリードを確認する。

代表的な塗工・硬化条件

項目	単位	一般的な目安	備考
予備乾燥	－	通常不要	溶液・水分散体として使用。粉体用固体樹脂は保管中の吸湿・凝集を管理する。
施工環境温度	℃	5～35	常温硬化型の一般的施工域の目安。製品仕様を優先する。
施工相対湿度	%	85以下を目安	結露は不可。イソシアネート硬化では水分による発泡・白化に注意。
乾燥膜厚	µm	20～50	上塗り1層の代表的範囲。重防食仕様ではシステム全体膜厚を別途管理する。
NCO/OH当量比	－	0.9～1.2	2液ウレタン架橋の一般的設計域。硬化剤・用途により調整する。
常温硬化時間	h	グレード依存	指触乾燥、塗り重ね可能時間、完全硬化は温度・触媒・溶剤で大きく異なる。
焼付温度	℃	グレード依存	工場塗装・粉体塗装ではメーカー推奨条件を優先する。基材温度と保持時間で管理する。

代表的な物性値又は機械的性質

FEVEは組成幅が広い塗料用樹脂群であり、成形材料のような統一物性値を持たない。比較機能では、材料群として信頼できる公開値が確認できる項目だけを数値化し、それ以外は「データなし」「一般化困難」とする。

固体FEVE樹脂・樹脂製品の代表値

項目	単位	下限値	代表値	上限値	データ信頼度	備考
ガラス転移温度	℃	35	35	51	A	AGC LUMIFLON固体・フレーク製品の公開値例。分子設計により変化する。
水酸基価	mgKOH/g	46	50	100	A	固体・フレーク製品の製品値例。架橋当量に直結するため個別グレード値を用いる。
固形分	%	98	98.5	100	A	固体・フレーク製品の代表例。
溶剤型製品の固形分	%	40	60	70	A	AGC溶剤型製品群の公開範囲例。
溶剤型製品の比重	－	0.98	1.12	1.17	A	樹脂溶液としての製品値であり、純ポリマー密度ではない。
密度・純ポリマー	g/cm³	データなし	データなし	データなし	－	FEVE材料群として一般化できる一次資料値を確認できないため数値化しない。
吸水率・24時間	%	データなし	データなし	データなし	－	硬化塗膜の配合と膜厚に依存する。
引張強さ・破断	MPa	一般化困難	一般化困難	一般化困難	－	自由塗膜、硬化剤、NCO/OH比、膜厚、養生条件で大きく変わる。
引張弾性率	GPa	一般化困難	一般化困難	一般化困難	－	材料群としての比較数値には使用しない。
引張破断伸び	%	一般化困難	一般化困難	一般化困難	－	柔軟グレードと高Tgグレードで大きく異なる。
曲げ弾性率	GPa	該当なし	該当なし	該当なし	－	塗料バインダーとしては通常評価対象外。
アイゾット衝撃強さ	kJ/m²	該当なし	該当なし	該当なし	－	成形材料ではないため通常評価対象外。
荷重たわみ温度・0.45 MPa	℃	該当なし	該当なし	該当なし	－	成形樹脂材料としてのHDTでは評価しない。
荷重たわみ温度・1.80 MPa	℃	該当なし	該当なし	該当なし	－	同上。
融点	℃	該当なし	該当なし	該当なし	－	一般的FEVE塗料樹脂は非晶性又は明瞭な結晶融点を示さない設計が中心。Tgを管理する。
連続使用温度	℃	一般化困難	一般化困難	一般化困難	－	硬化塗膜、基材、膜厚、屋外環境で評価する。
体積抵抗率	Ω・cm	データなし	データなし	データなし	－	用途別配合で大きく異なる。

比較用評価スコア

評価項目	スコア	理由
耐候性	5	FEVEの代表的長所であり、屋外上塗り・重防食で長期耐候性を狙う材料である。
耐薬品性	4	硬化塗膜は良好だが、PTFE/PFAのバルク材のような最高レベルの耐薬品性とは区別する。
透明性	5	透明樹脂としてクリヤー・高意匠塗膜に適用しやすい。
成形加工性	0	射出・押出等の成形材料として評価対象外。
塗工加工性	5	溶剤型、水系、粉体など複数形態があり、常温硬化・工場焼付に対応できる。
接着性	3	基材と下塗りの設計により良好な密着を得られるが、基材前処理が重要。
価格優位性	2	一般アクリル・ポリエステル等より高価な高機能塗料樹脂である。
リサイクル性	1	架橋塗膜として使用される場合、マテリアルリサイクルは一般に困難。

耐薬品性

以下はOH官能性FEVEをポリイソシアネート等で十分に硬化させた塗膜を想定した一般的な目安である。未硬化樹脂はキシレン、MEK等に溶解する製品が存在するため、硬化前樹脂の「溶解性」と硬化後塗膜の「耐薬品性」を区別する必要がある。

薬品分類・薬品名	濃度	温度	接触時間	接触条件	応力	評価	主な劣化形態・備考
水	純水	23℃	24 h～長期	浸漬	なし	◎	一般に良好。白化、付着性低下は架橋度・下地で確認。
温水	－	60～80℃	24～168 h	浸漬	なし	○	高温水では硬化剤・界面・顔料の影響が増える。
塩水	3～5% NaCl	23℃	長期	浸漬・噴霧	なし	◎	重防食上塗りに適するが、防食性は下塗り系全体で評価。
塩酸	5～10%	23℃	24～168 h	浸漬	なし	○	濃度・温度上昇で変色、膨潤、界面劣化を確認。
硫酸	5～10%	23℃	24～168 h	浸漬	なし	○	濃硫酸・高温は個別試験が必要。
硝酸	5%	23℃	24 h	浸漬	なし	△	酸化性酸。高濃度・高温で塗膜・顔料・下地への影響が大きい。
酢酸	5～10%	23℃	24～168 h	浸漬	なし	○	高濃度では膨潤・付着性を確認。
NaOH	5～10%	23℃	24～168 h	浸漬	なし	○	強アルカリ・高温では架橋結合や顔料の影響を確認。
KOH	5～10%	23℃	24～168 h	浸漬	なし	○	NaOHと同様に高温高濃度は個別確認。
エタノール	99%以下	23℃	24 h	浸漬	なし	○	十分硬化した塗膜では概ね良好だが、軟化・光沢変化を確認。
IPA	99%以下	23℃	24 h	浸漬	なし	○	同上。
グリセリン	－	23℃	168 h	浸漬	なし	◎	多価アルコール。一般に影響は小さいと考えられるが実液確認。
MMB	－	23℃	24 h	浸漬	なし	△	グリコールエーテル系で溶解力があり、軟化・膨潤を確認。
トルエン	－	23℃	1～24 h	浸漬	なし	△	未硬化FEVEの良溶媒となり得る。硬化塗膜でも長期浸漬は要確認。
キシレン	－	23℃	1～24 h	浸漬	なし	△	溶剤型FEVE製品の代表溶媒であり、未硬化樹脂は溶解する。
n-ヘキサン	－	23℃	24 h	浸漬	なし	○	一般に芳香族・ケトンより溶解力は低いが、配合依存。
MEK	－	23℃	短時間～24 h	接触・浸漬	なし	×	FEVE溶液製品の溶媒として使用例があり、未硬化樹脂には強い溶解性。硬化塗膜はラビング試験等で架橋度を評価する。
アセトン	－	23℃	短時間～24 h	接触・浸漬	なし	△	強溶剤。架橋度不足では軟化・膨潤・光沢低下が生じ得る。
酢酸エチル	－	23℃	短時間～24 h	接触・浸漬	なし	△	エステル系溶剤。長時間接触は要確認。
ジクロロメタン	－	23℃	短時間	接触	なし	×	高溶解力溶剤。膨潤・軟化のリスクが高い。
潤滑油	鉱油系	23～80℃	長期	接触	なし	○	添加剤を含む実油で確認する。
燃料	ガソリン相当	23℃	24～168 h	浸漬	なし	△	芳香族成分・酸素含有成分で膨潤が変わる。
次亜塩素酸Na	200～1000 ppm	23℃	24～168 h	浸漬	なし	○	酸化剤。色差、光沢、付着性を確認する。
過酸化水素	3～10%	23℃	24～168 h	浸漬	なし	○	高濃度・高温では酸化劣化試験が必要。
界面活性剤水溶液	0.1～2%	23～50℃	24～168 h	浸漬	なし	○	アルカリビルダー、溶剤、香料を含む実洗剤で評価する。

評価基準：◎ 非常に良好、○ 概ね良好、△ 注意が必要、× 不適又は強い影響が予想される。上表は材料群としてのスクリーニング目安であり、実使用ではグレード、架橋剤、膜厚、基材、温度、濃度、荷重、残留応力、湿度、時間を確認する。

SP値（溶解度パラメータ）

FEVEは側鎖、OH価、フッ素含有率、分子量が製品ごとに異なる共重合体群であり、材料群全体を代表する単一のHildebrand SP値（δ）を信頼できる一次資料から一意に設定することは困難である。そのため比較機能上は「データなし／グレード依存」とし、推定値を確定値として登録しないことを推奨する。

一方、溶剤型FEVEではキシレン、MEK、特殊芳香族溶剤、エステル系溶剤等を媒体として使用するグレードが存在することから、未硬化樹脂はこれらの溶剤との親和性が高い。SP値差だけで硬化塗膜の耐薬品性を判断してはならない。

溶解性の目安

SP値差	溶解・膨潤の目安	判定
0～2	膨潤・軟化しやすい	×
2～5	条件により膨潤する	△
5～8	短時間接触では比較的安定	○
8以上	溶解・膨潤しにくい	◎

SP値から見た耐溶剤性

溶剤	代表SP値	FEVEとのSP差	評価	備考
n-ヘキサン	14.9 MPa^1/2	算出しない	○	FEVE側の代表SP値が一意でないため差は計算しない。
トルエン	18.2 MPa^1/2	算出しない	△	溶剤型FEVEとの親和性が高い場合がある。
キシレン	約18.0 MPa^1/2	算出しない	△	FEVE溶剤型製品の代表溶媒例。
酢酸エチル	18.2 MPa^1/2	算出しない	△	未硬化樹脂・架橋不足塗膜では膨潤に注意。
MEK	19.0 MPa^1/2	算出しない	×	溶剤型FEVE製品で媒体として使用される例がある。
アセトン	20.0 MPa^1/2	算出しない	△	架橋度・膜厚により軟化の程度が変わる。
エタノール	26.0 MPa^1/2	算出しない	○	硬化塗膜の実液確認を推奨。
水	47.9 MPa^1/2	算出しない	◎	SP差だけでなく界面・加水分解・浸透を評価する。

SP値は未架橋ポリマーの溶解・膨潤傾向を考える補助指標であり、架橋FEVE塗膜では架橋密度、自由体積、顔料、界面、溶剤拡散、温度、時間が支配的となる。耐薬品性の最終判定は実薬品浸漬、スポット、ラビング、付着性試験で行う。

環境応力割れ・塗膜割れ

FEVE塗膜ではバルク成形品のESCよりも、基材の熱膨張差、厚膜化、過剰架橋、低温施工、下塗りとの追従性不足、溶剤残留による塗膜割れ・層間剥離が問題となりやすい。高硬度・高OH価グレードでは特に柔軟性とのバランスを確認する。

品質・塗装不良

不良	材料側の主因	工程側の主因	主な対策
白化・ブラッシング	水分感受性、溶剤バランス	高湿度、低温、急速溶剤蒸発	施工温湿度管理、溶剤調整、乾燥条件最適化
ピンホール・発泡	イソシアネートと水分の副反応、溶剤残留	厚塗り、急加熱、基材からのガス	薄膜多層化、脱泡、乾燥、基材前処理
密着不良	低表面張力、下塗り不適合	油分、錆、粉塵、過度の平滑化	脱脂、ブラスト、適正プライマー、付着性試験
光沢低下	顔料分散不足、架橋不均一	乾燥不良、膜厚偏り、溶剤不適	分散条件、希釈、膜厚、硬化条件を管理
クラック	高Tg、高架橋密度、低柔軟性	厚膜、基材変形、熱サイクル	柔軟グレード、適正NCO/OH、膜厚最適化
黄変・変色	硬化剤・触媒・顔料の影響	過熱、汚染、薬品曝露	非黄変型硬化剤、適正焼付、耐候・耐薬品試験

注意点・劣化・故障モード

劣化現象	主な原因	発生しやすい条件	外観・性能への影響	予防策	推奨確認試験
塗膜膨潤	有機溶剤の浸透	ケトン、芳香族、ハロゲン系溶剤、長時間浸漬	軟化、膨れ、光沢低下	架橋密度最適化、膜厚管理、耐溶剤グレード選定	実薬品浸漬、重量・硬度・付着性測定
層間剥離	界面劣化、下塗り不適合	水分、塩水、熱サイクル、薬品浸透	剥離、腐食進行	下地処理、プライマー適合性確認	クロスカット、プルオフ、塩水噴霧後付着
クラック	過剰架橋、熱膨張差	低温、厚膜、急激な温度変化	割れ、腐食保護低下	柔軟性確保、膜厚最適化	屈曲、衝撃、ヒートサイクル
光沢・色差変化	UV、顔料・添加剤劣化	屋外長期、強UV、高温	退色、チョーキング	高耐候顔料、UV安定設計	キセノンアーク、屋外暴露
硬化不良	NCO/OH比不適、湿気、触媒不足	低温、高湿度、配合ミス	粘着、溶剤弱さ、耐水性低下	当量管理、混合管理、施工環境管理	MEKラビング、硬度、DSC/DMA
アウトガス・臭気	残留溶剤、反応副生成物	厚膜、低温乾燥、密閉環境	臭気、汚染、気泡	十分な乾燥・養生、低VOC系選定	GC、質量減少、VOC測定

法規制・認証

規制・認証	一般的な扱い	確認事項
RoHS	適合可能なグレード・配合がある	顔料、触媒、添加剤を含む最終塗料で適合証明を確認する。
REACH / SVHC	個別確認	樹脂だけでなく溶剤、硬化剤、添加剤、顔料を含めて確認する。
TSCA	個別確認	米国輸出では個別製品のインベントリ状況・用途制限を確認する。
PFAS関連規制	重要確認項目	FEVEはフッ素系ポリマーであり、地域ごとのPFAS定義・用途規制・免除・報告義務の最新状況を確認する。
FDA・食品接触	材料名だけでは断定不可	食品接触は個別グレード・硬化剤・顔料・溶出条件で確認する。
日本の食品衛生法	個別確認	ポジティブリスト制度を含め、最終塗膜系で確認する。
医療用途	一般用途からの転用不可	ISO 10993等は専用グレード・最終製品で評価する。

環境・リサイクル性

項目	内容
熱可塑性／熱硬化性	樹脂自体は溶解・熱軟化可能な設計があるが、OH官能性FEVEをイソシアネート等で架橋した最終塗膜は熱硬化性ネットワークとして扱う。
マテリアルリサイクル	硬化塗膜として基材上に存在する場合は分離回収が難しく、一般に不向き。
VOC低減	水系、フレーク・固体、粉体塗装向けFEVEによりVOC削減が可能。
バイオベース・生分解性	一般的FEVEはバイオベース材・生分解性樹脂ではない。
焼却時の注意	フッ素含有材料であるため、適切な排ガス処理設備を備えた管理条件で処理する必要がある。

価格・供給性

項目	内容
相対価格	高価格。一般アクリル、アルキド、ポリエステル、通常ポリウレタン用樹脂より高価な高耐候樹脂に位置付けられる。
国内入手性	工業用塗料原料として入手可能。少量購入可否は商社・グレード・荷姿による。
供給形態	溶剤溶液、水系エマルション・分散、固体・フレークなど。
最小購入量	工業原料のため一般小売より大きい傾向がある。試験用サンプルはメーカー・商社へ確認する。

製法

FEVEは、フルオロオレフィンと複数種のビニルエーテルをラジカル共重合して製造する。電子的性質の異なるモノマーの組合せにより交互性の高い共重合体を形成しやすい。塗料用では、アルキルビニルエーテルで溶解性・柔軟性を、OH含有ビニルエーテルで架橋性を、その他機能性モノマーで顔料親和性・酸価・硬度等を調整する。

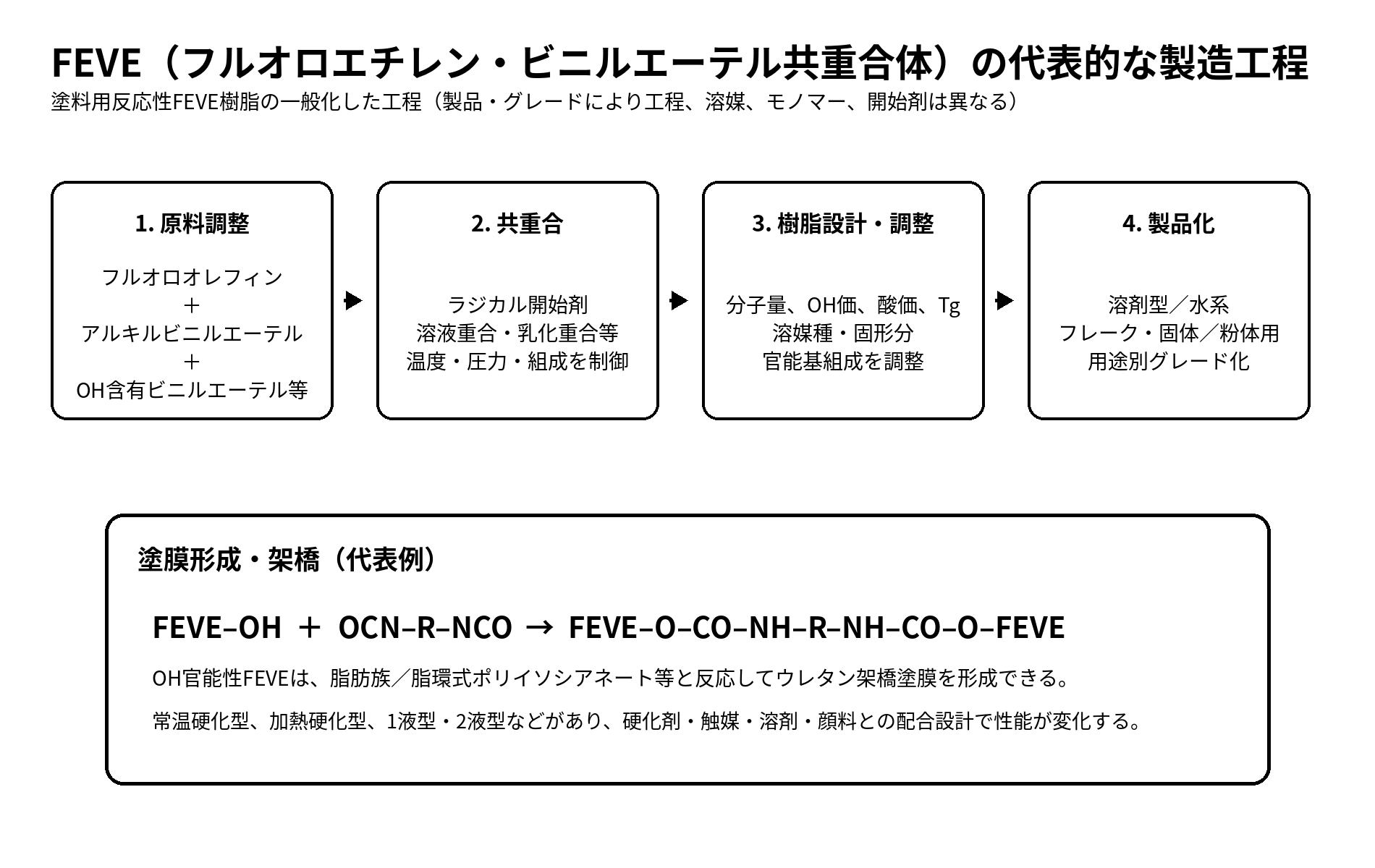

FEVE フルオロエチレン・ビニルエーテル共重合体の製造工程

工程	内容
原料	フルオロオレフィン、アルキルビニルエーテル、OH含有ビニルエーテル、必要に応じ機能性ビニルエーテル、溶媒、ラジカル開始剤等。
重合方法	溶液重合が代表的であり、水系品では乳化・分散重合系も用いられる。温度、圧力、モノマー供給、開始剤濃度により分子量と組成を制御する。
代表反応	n(フルオロオレフィン) + n(CH₂=CH−OR) → −[フルオロオレフィン単位−ビニルエーテル単位]−_n。実際には複数ビニルエーテルを共重合する。
官能基設計	OH含有側鎖を導入し、OH価を調整する。高OH価ほど高架橋密度を得やすいが、柔軟性・ポットライフとのバランスが必要。
製品化	溶剤型は目的溶媒と固形分へ調整し、水系はエマルション又は分散体として安定化する。固体・フレーク型は脱溶剤・固化し、粉体塗装又は再溶解用途へ供給する。
塗膜硬化	OH官能性FEVE + 多官能イソシアネート → ウレタン架橋FEVE塗膜。常温硬化又は加熱硬化が可能な系がある。
添加剤・顔料	顔料、分散剤、レベリング剤、UV安定剤、触媒、消泡剤、流動調整剤などを用途に応じ配合する。

詳細な利用用途

分野	主な用途	選定理由	注意点
建築・建材	外壁、屋根、アルミカーテンウォール、金属パネル	高耐候、光沢・色調保持、透明性	下地、プライマー、シーリング材、熱膨張追従性を確認。
橋梁・重防食	鋼橋、鉄塔、煙突、タンク、プラント設備	長期耐候、再塗装周期延長、上塗り保護	防食性能は下塗り・中塗りを含む塗装系全体で評価。
自動車・輸送機器	外装部品、車両・鉄道・航空機の高耐候トップコート	耐候、意匠、耐薬品	燃料、洗浄剤、飛石、曲げ、規格適合を確認。
工業製品	機械外装、設備筐体、屋外機器	耐候・耐薬品・美観維持	薬品飛沫、温度、膜厚、基材密着を評価。
エネルギー	太陽電池関連、風力設備、屋外電装	耐UV、透明性、耐候性	水蒸気、電気特性、接着界面、長期耐久を確認。
透明保護	クリヤーコート、意匠保護、顔料保護	透明性、高光沢、耐黄変性	下地色、黄変、層間密着、膜厚を確認。

用途別選定

用途	適性	理由・注意点
ギア・軸受・ブッシュ	×	FEVEは構造部品成形材ではない。POM、PA、PEEK、PTFE系などを検討する。
チューブ・ホース・配管	×	バルク材用途ではETFE、PFA、PVDF等が適する。
タンク内面ライニング	△	塗膜ライニングとして検討可能だが、強薬品の長期浸漬には専用ライニング材との比較が必要。
電気・電子筐体の外装コート	○	屋外耐候・意匠保護に有効。絶縁規格は最終塗膜で確認。
透明カバーの表面コート	○	透明性と耐候性を活用可能。基材への溶剤攻撃と密着を確認。
自動車外装・輸送機器外装	○	高耐候トップコートとして有望。耐チッピング・再塗装性を確認。
建築外装	◎	FEVEの代表用途。長期耐候性、美観維持に優れる。
重防食上塗り	◎	橋梁・プラント等で実績がある。防食下塗りとの組合せが重要。
塗料・コーティング	◎	中心用途である。
複合材料マトリックス	△	構造FRPマトリックスよりも表面保護コーティング用途が中心。

用途別評価は材料群としての一般的傾向である。実使用ではグレード、硬化剤、顔料、荷重、温度、薬品、湿度、寿命、膜厚、基材、下地処理、法規制を確認する。

比較材料	特徴	FEVEとの違い
ポリフッ化ビニリデン（PVDF）	溶融成形可能な半結晶性フッ素樹脂。塗料にも使用される。	PVDF塗料は通常焼付型が中心で、FEVEは溶剤可溶・常温硬化型を設計できる点が大きな違いである。
ETFE	機械強度と耐候性に優れる溶融成形型フッ素樹脂。	ETFEはフィルム・チューブ・成形品向け。FEVEは塗料バインダー向け。
PFA	PTFEに近い高耐薬品性・高耐熱性を持つ溶融成形型フッ素樹脂。	PFAは高温薬液のバルク部材向けで、FEVEより耐薬品性・耐熱性が高いが、常温塗装用バインダーではない。
PTFE	最高水準の耐薬品性、非粘着性、低摩擦性を持つフッ素樹脂。	PTFEは一般溶剤に不溶で常温硬化塗料には向かない。FEVEは溶剤可溶性と反応性を設計した塗料用樹脂。
PCTFE	低吸水、高ガスバリア、低温特性に優れる成形用フッ素樹脂。	PCTFEは精密部品・バリア材。FEVEは薄膜コーティングによる耐候・意匠保護が中心。
PEEK	高強度・高耐熱のスーパーエンプラ。	PEEKは構造部品材料で、FEVEは表面保護塗膜。機械強度比較の対象ではなく、用途階層が異なる。
フッ素樹脂	PTFE、PFA、FEP、ETFE、PVDF等を含む材料群。	FEVEも広義のフッ素系ポリマーだが、塗料用反応性・溶剤可溶性という用途特性が特徴である。

代表的なメーカー

メーカー	代表製品・ブランド	概要
AGC株式会社	LUMIFLON®	FEVE系の溶剤可溶型フッ素樹脂を1982年に商品化。溶剤型、水系、フレーク・固体グレードを展開し、建築、重防食、工業塗料等に用いられる。

FEVEを称する製品は複数地域で流通するが、メーカー・ブランドの同一性、製造元、組成、品質保証を公開一次資料で確認できないものは本表に無理に記載していない。

概要

特徴

構造式
