エチレン・メタクリル酸共重合樹脂

概要

項目	内容
材料名	エチレン・メタクリル酸共重合樹脂
略記号	EMAA
IUPAC	2-Propenoic acid, 2-methyl-, polymer with ethene
英語名	Ethylene Methacrylic Acid Copolymer、Ethylene-Methacrylic Acid Copolymer
日本語名・別名	エチレン・メタクリル酸共重合体、エチレン－メタクリル酸コポリマー、酸共重合体
分類	熱可塑性樹脂、カルボキシル基含有エチレン系共重合体、極性ポリオレフィン
プラスチック分類	汎用プラスチック系の特殊ポリオレフィン。通常、エンジニアリング・プラスチックには分類しない。
化学式又は代表構造	–[CH₂–CH₂]_x–[CH₂–C(CH₃)(COOH)]_y–
CAS No.	25087-26-7が一般に用いられる。組成、添加剤及びSDS上の登録形態により識別情報が異なる場合がある。
構造・主成分	エチレンを主成分とし、一般に数質量％～約15質量％程度のメタクリル酸を共重合したランダム酸共重合体である。
主な用途	押出ラミネート、アルミ箔・紙・樹脂フィルムへの接着層、ヒートシール層、ホットメルト、金属コーティング、相容化材、アイオノマー原料

エチレン・メタクリル酸共重合樹脂（EMAA）は、ポリエチレン主鎖中にメタクリル酸由来のカルボキシル基を導入した熱可塑性の酸共重合体である。ポリエチレンに近い軽量性、柔軟性、低温衝撃性及び溶融加工性を維持しながら、金属、ガラス、紙及び極性樹脂への接着性、ヒートシール性及びホットタック性を高められる。

一般にMAA含有率が増えると、極性、密度、金属接着性及び酸塩基反応性が高くなる一方、ポリエチレン結晶が乱れ、融点、剛性、耐水性及びブロッキング挙動が変化する。MFRの設定幅も広く、低MFR品はフィルム・押出向け、高MFR品は押出コーティング、ホットメルト及びコンパウンド向けに用いられる。

カルボキシル基の一部をナトリウム、亜鉛等で中和するとアイオノマーとなる。未中和EMAAとアイオノマーでは、透明性、耐摩耗性、反発性、剛性及び溶融レオロジーが異なるため、材料選定上は別材料として扱う必要がある。

特徴

項目	内容
長所	金属、ガラス、紙、PET、PA等への接着性、低温シール性、ホットタック性、柔軟性及び低温衝撃性に優れる。
短所	耐熱剛性が低く、強アルカリでは中和、膨潤又は表面変化が生じ得る。芳香族炭化水素、塩素系溶剤、ケトン及び熱油では膨潤・軟化に注意する。
外観	一般に乳白色～半透明のペレット又はフィルムである。透明性は酸含有率、結晶化度、厚さ及び添加剤により変化する。
耐熱性	融点は代表的に約90～110℃であるが、酸含有率及びグレードにより変動する。荷重下の高温構造用途には通常適さない。
耐薬品性	水、塩水、希酸、低級アルコール及び一部油類には比較的安定である。実使用では濃度、温度、応力及び接触時間を確認する。
加工性	押出コーティング、共押出、フィルム、シート、射出及びブローに適用できる。高温加工が可能なグレードもあるが、長時間滞留は避ける。
分類上の注意	EMAAはエチレン・メチルメタクリレート共重合体（EMMA）とは異なる。EMAAは遊離カルボキシル基を持つ。

構造式

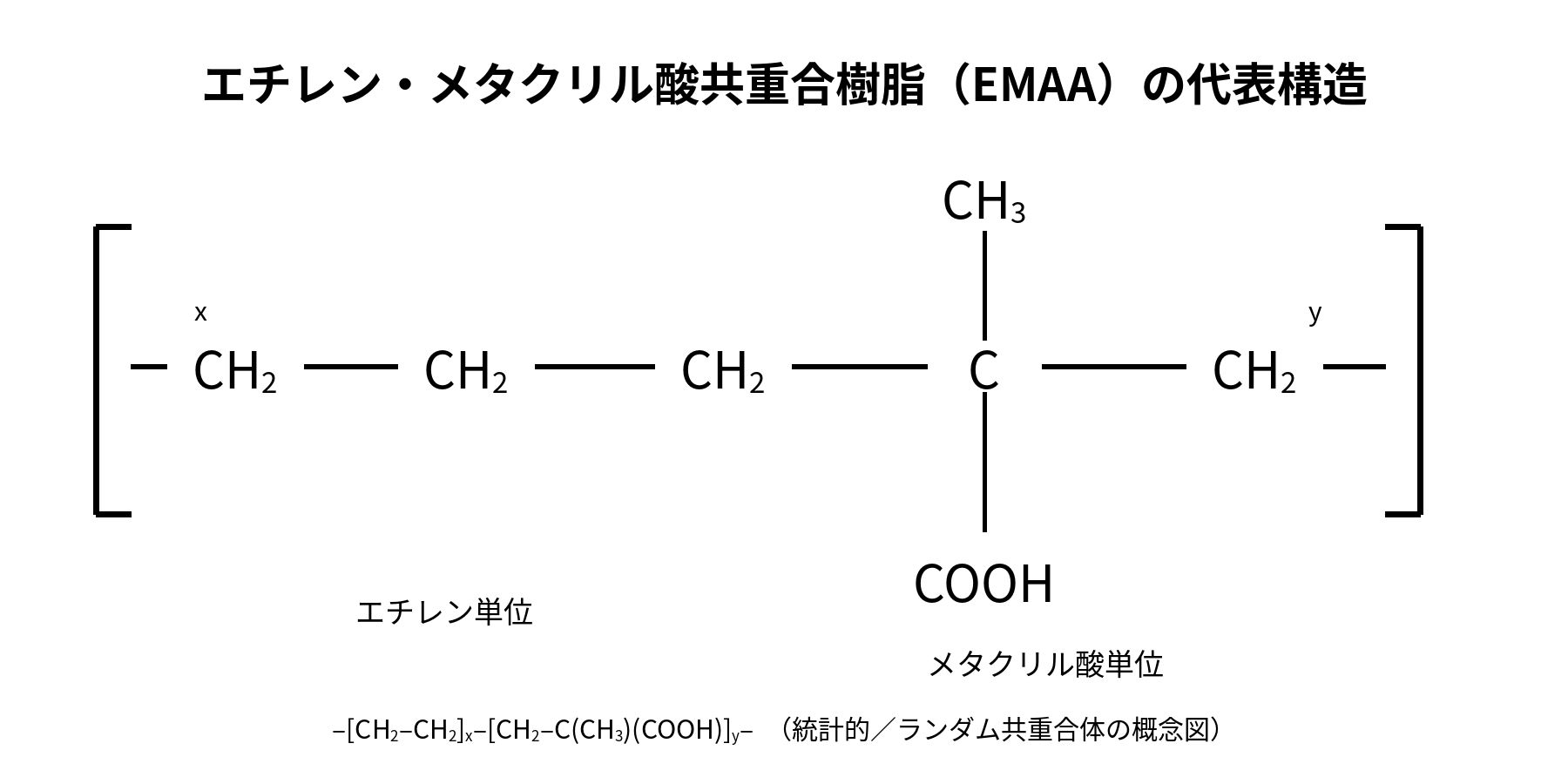

EMAA エチレン・メタクリル酸共重合樹脂の代表構造式

代表的な構造単位

エチレン単位は–CH₂–CH₂–、メタクリル酸単位は–CH₂–C(CH₃)(COOH)–で表される。工業材料では両単位が統計的に分布し、完全な交互共重合体ではない。

モノマー又は構成単位

エチレン：CH₂=CH₂
メタクリル酸：CH₂=C(CH₃)COOH

共重合体・変性グレード

MAA含有率、分子量、分子量分布、長鎖分岐及び添加剤設計により、押出コーティング、フィルム、射出、粉体コーティング、相容化及び食品接触用途向けに調整される。部分中和品はアイオノマーに分類される。

種類・代表グレード

種類・代表グレード	主成分・特徴	長所	短所	主な用途
非強化・標準グレード	MAA含有率とMFRを調整	接着性、柔軟性、低温衝撃性	耐熱剛性が低い	接着層、ラミネート
押出コーティンググレード	中～高MFR、加工安定化設計	薄膜加工、金属・紙への接着	ネックイン及びドローダウン管理が必要	紙・アルミ箔・フィルム積層
フィルム・ヒートシールグレード	低～中MFR、シール性重視	低温シール、ホットタック	ブロッキングに注意	包装用シーラント、共押出
射出成形グレード	流動性及び離型性を調整	柔軟、耐衝撃、塗装性	剛性、HDTが低い	軟質部品、グリップ、雑貨
粉体・金属コーティンググレード	粉砕性、流動性、膜形成性を調整	金属密着、耐衝撃	膜厚、焼付条件に依存	金属被覆
耐候グレード	UV吸収剤、HALS、顔料等を添加	屋外耐候性を改善	透明性及び接着性への影響	屋外被覆、電線
食品接触用途向けグレード	添加剤及び製造管理を用途規制に対応	包装用途で採用可能	接触条件別の証明確認が必要	食品包装、蓋材
アイオノマー原料グレード	Na、Zn等で部分中和可能	透明性、耐摩耗性、反発性を向上可能	中和後は別材料として管理	アイオノマー製造

成形加工

加工方法	適性	理由・主な注意点
射出成形	○	射出用グレードで可能。柔軟部品に適するが、過度な滞留を避ける。
押出成形	◎	代表的加工法。フィルム、シート、チューブ及び被覆に適する。
押出コーティング・ラミネート	◎	金属、紙及び極性基材への接着層として特に適する。
ブロー成形	○	高溶融強度グレードで可能。肉厚均一性を確認する。
インフレーション成形	○	バブル安定性、表面粘着及びブロッキングを確認する。
Tダイフィルム成形	◎	単層及び共押出に適する。
真空・圧空成形	△	軟化温度が低く、形状保持性に注意する。
圧縮成形	○	試験片、シート及び特殊部品に適用可能。
3Dプリント	△	一般流通フィラメントは少なく、ペレット方式で条件検討が必要である。
切削加工	△	柔軟でバリ及び変形が生じやすい。
溶着	◎	熱板、熱風、インパルス及び超音波を検討できる。
接着・印刷	◎	PEより表面エネルギーが高い。必要に応じコロナ又はプラズマ処理を併用する。
塗装	○	酸基によりPEより有利であるが、塗料系と表面状態を確認する。
めっき	△	特殊前処理及びグレード選定が必要である。

成形条件の一般的な目安

項目	代表条件	注意点
予備乾燥	通常は不要	結露、長期開封、高酸含有グレード又は再生材混合時は乾燥を検討する。
推奨乾燥温度	50～70℃、2～4 h	低温乾燥の一般的目安。メーカー条件を優先する。
シリンダー温度・供給部	140～170℃	射出・押出グレードの目安。
シリンダー温度・圧縮部	160～200℃	MFR、設備及び滞留時間で調整する。
シリンダー温度・計量部	180～230℃	押出コーティングではさらに高温を用いる場合がある。
ノズル・ダイ温度	180～230℃	高温コーティングでは酸化及び滞留に注意する。
金型温度	20～50℃	外観、収縮及び離型に応じて調整する。
射出圧力	50～120 MPa	流動長及び肉厚により調整する。
成形収縮率・流動方向	1.5～3.0%	酸含有率、結晶化度、肉厚及び成形条件に依存する。
推奨肉厚	0.5～4 mm	射出品の一般的目安。フィルム・被覆用途は別管理とする。
滞留時間	短く管理	高温長時間で変色、臭気、ゲル及び物性低下が生じ得る。

代表的な物性値又は機械的性質

非強化・無充填・標準グレードの代表範囲

項目	単位	代表範囲又は値	試験規格	材料状態・条件	備考	信頼度
密度	g/cm³	0.930～0.945	ASTM D792 / ISO 1183	23℃、非強化	MAA含有率増加で上昇傾向	A
比重	無次元	0.93～0.95	代表値	23℃	密度に対応	B
MFR	g/10 min	1～100	ASTM D1238 / ISO 1133	190℃、2.16 kg	特殊高流動品では範囲外もある	A
引張強さ・破断	MPa	12～25	ASTM D638又はISO 527	23℃	グレード差が大きい	B
引張破断伸び	%	300～650	ASTM D638又はISO 527	23℃	高伸びの軟質材料	B
引張弾性率	GPa	0.10～0.35	ISO 527	23℃	酸含有率及び結晶化度に依存	C
曲げ弾性率	GPa	0.10～0.40	ASTM D790	23℃	柔軟グレードでは曲げ剛性で表示される場合がある	B
アイゾット衝撃強さ・ノッチ付き	kJ/m²	データなし	－	－	NB又は破壊せずとされる場合があり、数値化しない	0
硬度	Shore D	35～60	ASTM D2240	23℃	酸含有率及びMFRに依存	B
融点	℃	90～110	ASTM D3418 / ISO 11357	DSC	MAA含有率増加で低下傾向	A
ガラス転移温度	℃	-45～-25	DSC又はDMA	代表範囲	測定法依存	C
ビカット軟化温度	℃	50～90	ASTM D1525 / ISO 306	荷重条件は資料確認	グレード差が大きい	B
荷重たわみ温度・0.45 MPa	℃	35～60	ASTM D648 / ISO 75	非強化	構造耐熱用途には不向き	C
連続使用温度	℃	50～70	一般的目安	無荷重～軽荷重	寿命、荷重及び雰囲気で要確認	C
吸水率・24時間	%	0.01～0.10	ASTM D570	23℃水中	PEより増えるが一般に低吸水	C
成形収縮率・流動方向	%	1.5～3.0	代表値	射出成形	酸含有率、肉厚及び金型温度に依存	C
熱伝導率	W/(m・K)	0.30～0.38	代表値	23℃	フィラー無充填	C
体積抵抗率	Ω・cm	1×10¹⁵～1×10¹⁷	ASTM D257	乾燥状態	吸湿及び添加剤で低下する	C
絶縁破壊強さ	kV/mm	20～35	ASTM D149	試験片厚さ依存	代表範囲	C
比誘電率・1 MHz	無次元	2.5～3.5	ASTM D150	乾燥状態	酸含有率で上昇傾向	C
UL 94燃焼性	等級	HB相当が一般的	UL 94	厚さ・色・グレード依存	難燃グレードは個別認証確認が必要	C
限界酸素指数・LOI	%	17～19	ISO 4589	非難燃	代表的な炭化水素系樹脂の範囲	D

上表は非強化・無充填の一般的なEMAA材料群に対する代表範囲であり、特定メーカーの単一グレードを示すものではない。設計値として使用する場合は、グレード、試験規格、試験片厚さ、材料状態、温度、湿度及び成形条件を確認する必要がある。

比較用評価スコア

評価項目	スコア	評価理由
引張強度	2	柔軟材料であり、高剛性構造材より低い。
衝撃強度	4	低温を含め靭性を得やすい。
耐熱性	2	融点及びHDTが低く、荷重下高温用途には不向きである。
耐薬品性	3	水、希酸、アルコールには比較的良好であるが、有機溶剤及び強アルカリに注意する。
耐候性	3	安定剤及び顔料の有無で大きく変わる。
低吸水性	4	酸基を含むが、一般に吸水率は低い。
電気絶縁性	4	乾燥状態では良好である。
成形加工性	5	押出、コーティング、フィルム及び射出に対応しやすい。
接着性	5	カルボキシル基により金属及び極性基材への接着性が高い。
リサイクル性	3	熱可塑性で再溶融可能だが、積層材及び異物混入で分別が難しくなる。
価格優位性	2	汎用PEより高価で、特殊グレードの流通性も限定的である。

耐薬品性

以下は非強化EMAAの一般的な一次評価である。実使用では薬品濃度、温度、接触時間、浸漬又は飛沫、残留応力、肉厚及びMAA含有率を確認する必要がある。

薬品・分類	濃度	温度	接触時間	接触形態	評価	主な劣化形態	備考
水	100%	23℃	長期	浸漬	◎	影響小	高温では吸水及び界面接着を確認
温水	100%	60～80℃	長期	浸漬	○	軟化、接着低下	酸含有率及び積層構成に依存
塩酸	10%	23℃	168 h	浸漬	○	表面変化	高濃度・高温は要試験
硫酸	10%	23℃	168 h	浸漬	○	表面変化	濃硫酸及び高温は不適
酢酸	10%	23℃	168 h	浸漬	○	膨潤、臭気吸着	高濃度・高温で注意
水酸化ナトリウム	5%	23℃	24～168 h	浸漬	△	中和、膨潤、表面白化	カルボキシル基との反応に注意
水酸化ナトリウム	20%	50℃	24 h	浸漬	×	著しい中和、強度低下	推奨しない
エタノール	100%	23℃	168 h	浸漬	○	軽微な膨潤	応力下では確認が必要
IPA	100%	23℃	168 h	浸漬	○	軽微な膨潤	高温・長期で要確認
グリセリン	100%	23℃	長期	浸漬	◎	影響小	添加剤抽出を確認
MMB	100%	23℃	168 h	浸漬	△	膨潤、軟化	実測推奨
トルエン	100%	23℃	24～168 h	浸漬	×	膨潤、軟化	芳香族炭化水素
キシレン	100%	23℃	24～168 h	浸漬	×	膨潤、軟化	高温で影響増大
n-ヘキサン	100%	23℃	168 h	浸漬	△	膨潤	低酸グレードほど炭化水素親和性が高い場合がある
アセトン	100%	23℃	24～168 h	浸漬	△	膨潤、応力割れ	実部品試験を推奨
MEK	100%	23℃	24～168 h	浸漬	×	膨潤、軟化	長期接触は避ける
酢酸エチル	100%	23℃	24～168 h	浸漬	×	膨潤、軟化	エステル系溶剤
THF	100%	23℃	短時間	浸漬	×	著しい膨潤又は溶解	使用不適
ジクロロメタン	100%	23℃	短時間	浸漬	×	著しい膨潤	塩素系溶剤
ガソリン	市販燃料	23℃	168 h	浸漬	△	膨潤、抽出	芳香族分及び酸素含有成分に依存
潤滑油	市販油	23℃	長期	浸漬	○	軽微な膨潤	高温油では要試験
ブレーキ液	DOT系	23℃	168 h	浸漬	△	膨潤、抽出	配合により差が大きい
次亜塩素酸ナトリウム	0.1～1%	23℃	短時間	接触	○	酸化、変色	高濃度・高温・長期は注意
過酸化水素	3%	23℃	24 h	浸漬	○	酸化、変色	高濃度・高温では劣化促進
界面活性剤水溶液	1～5%	40℃	168 h	浸漬	△	抽出、界面接着低下	種類及びpHに依存

SP値（溶解度パラメータ）

EMAAのHildebrand SP値は、MAA含有率及び推算法により幅があり、代表的な目安として約20～23 MPa^1/2程度と扱われる場合がある。単一の確定値ではなく、酸基の水素結合、結晶性、イオン化及び温度依存性を別途考慮する必要がある。

SP値差が小さくても結晶相が溶解を抑制する場合があり、逆に酸塩基反応、応力割れ、添加剤抽出又は界面接着低下により、SP値差だけでは予測できない劣化が生じる。

溶解性の目安

SP値差	溶解・膨潤の目安	判定
0～2	膨潤・軟化しやすい	×
2～5	条件により膨潤する	△
5～8	短時間接触では比較的安定	○
8以上	溶解・膨潤しにくい	◎

SP値から見た耐溶剤性

薬品名	SP値 MPa^1/2	EMAAとの差 EMAA=20～23	評価	注意点
トルエン	18.2	1.8～4.8	×～△	芳香族溶剤による膨潤
キシレン	18.0	2.0～5.0	△	高温で影響増大
酢酸エチル	18.6	1.4～4.4	×～△	実浸漬では膨潤しやすい
MEK	19.0	1.0～4.0	×～△	軟化・応力割れ
アセトン	19.9	0.1～3.1	×～△	酸基との相互作用も考慮
ジクロロメタン	20.2	0.2～2.8	×	著しい膨潤に注意
IPA	23.5	0.5～3.5	△	SP値だけでは実耐性を過小評価又は過大評価し得る
エタノール	26.0	3.0～6.0	○～△	一般に炭化水素系溶剤より影響が小さい
水	47.9	24.9～27.9	◎	水素結合及びイオン化を別途考慮

上表はSP値差による一次スクリーニングである。最終判断には実薬品浸漬試験及び応力負荷下の環境応力割れ試験が必要である。

製法

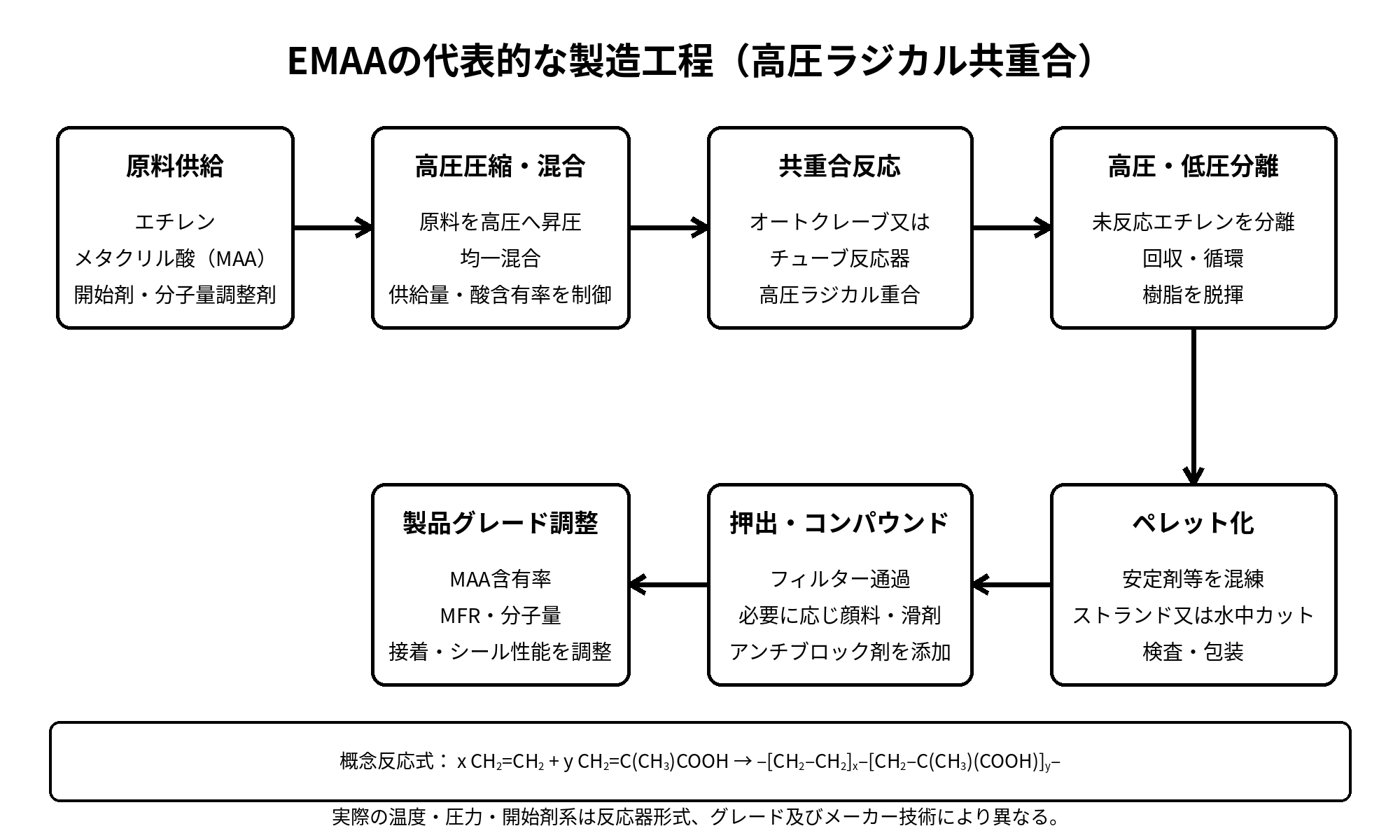

EMAA エチレン・メタクリル酸共重合樹脂の製造工程

原料

高純度エチレン
メタクリル酸（MAA）
有機過酸化物等のラジカル開始剤
分子量調整剤、酸化防止剤、滑剤、アンチブロック剤等

重合方法

代表的にはLDPEに類似した高圧ラジカル共重合法を用い、オートクレーブ反応器又はチューブ反応器内でエチレンとMAAを共重合する。概念反応式は、x CH₂=CH₂ + y CH₂=C(CH₃)COOH → –[CH₂–CH₂]_x–[CH₂–C(CH₃)(COOH)]_y–である。

分離・ペレット化

反応後、未反応エチレンを高圧・低圧分離器で回収して循環し、樹脂を脱揮する。必要に応じて安定剤、滑剤、顔料及び無機フィラー等を混練し、ストランドカット又は水中カットでペレット化する。

添加剤・強化材

一般的なEMAAは非強化で使用されることが多い。耐候性、滑り性、ブロッキング防止、難燃性、導電性又は充填材受容性を付与する場合は、UV安定剤、滑剤、アンチブロック剤、難燃剤、カーボンブラック及び無機フィラー等を配合する。GF又はCF強化品は一般的な代表グレードではなく、特殊コンパウンドとして扱う。

詳細な利用用途

用途分野	代表用途	適性	選定理由・注意点
包装・ラミネート	アルミ箔、紙、PET、PA、PEとの接着層	◎	金属密着、ヒートシール及びホットタックに優れる。食品接触適合は個別グレード確認が必要である。
フィルム	シーラント、共押出タイレイヤー	◎	低温シール性に優れる。ブロッキング及び摩擦係数を確認する。
電気・電子	電線被覆、接着層、柔軟絶縁部材	○	絶縁性及び柔軟性は良好。耐熱区分、難燃性及び吸湿時特性を確認する。
自動車	内装表皮接着、フィルム積層、改質材	○	低温衝撃及び接着性を利用する。高温構造部品には不向きである。
金属コーティング	鋼線、鋼板、金属部品の被覆	◎	金属密着及び耐衝撃に優れる。前処理及び膜厚を最適化する。
ホットメルト	接着剤、シール材、改質ベース	◎	酸基による接着性を利用する。粘度、オープンタイム及び熱安定性を確認する。
容器・ボトル	柔軟容器、多層容器接着層	○	単独構造材より、多層接着層として有効である。
医療	包装フィルム、接着層	△	医療適合、抽出物、滅菌耐久及び製造変更管理を確認する。
食品機械	接着層、柔軟被覆	△	機械構造材より包装・被覆用途向け。食品衛生法適合を確認する。
建築・設備	防水積層、金属被覆、改質材	○	屋外では耐候グレード及び促進耐候試験が必要である。
ギア・軸受	荷重機械部品	×	剛性、耐熱性及び摺動耐久が不足しやすい。
透明カバー・レンズ	光学部品	×	光学透明性、表面硬度及び耐熱性が不足する。

接合・表面処理適性

方法	適性	注意点
熱板・熱風溶着	◎	溶融温度が低く適用しやすい。酸含有率及び肉厚に合わせる。
超音波溶着	○	柔軟性が高いため、エネルギーダイレクター設計が重要である。
レーザー溶着	△	透過・吸収材の組合せ及び顔料設計が必要である。
接着剤接合	◎	PEより有利であるが、接着剤の酸塩基相互作用及び耐水性を確認する。
コロナ・プラズマ処理	○	印刷及び接着の安定化に有効である。過処理による脆化に注意する。
機械締結	△	クリープ及び締付け緩みに注意し、座面を広くする。

寸法精度・設計特性

EMAAは半結晶性の柔軟材料であり、成形収縮、温度膨張及び長期クリープが比較的大きい。高精度ギア、圧入部品又は長期荷重部品では、短時間の引張強さを設計許容応力として直接使用せず、使用温度、荷重、時間及び安全率を含むクリープ評価を行う必要がある。インサート周辺、急激な肉厚変化、鋭いノッチ及び過大なねじ締付けは、局所変形又は割れの原因となる。

品質・成形不良

不良	材料側の要因	成形条件側の要因	主な対策
ゲル・黒点	酸化劣化物、異物、長期保管品	高温滞留、デッドスポット	滞留短縮、設備清掃、適切なパージ、スクリーン交換
変色・臭気	熱酸化、添加剤分解	過熱、長時間滞留、過大せん断	温度低下、滞留管理、酸化防止剤設計、換気
ネックイン	MFR及び分子量分布	ダイ温度、エアギャップ、ライン速度	グレード選定、デッケル調整、冷却条件最適化
ブロッキング	低融点、高表面粘着	巻取り温度、圧力、冷却不足	十分な冷却、アンチブロック剤、巻取り張力低減
ウェルドライン	低温流動、添加剤偏析	樹脂温度不足、射出速度不足	温度及び速度調整、ゲート設計見直し
反り・収縮	結晶化、異方性	偏肉、冷却不均一	均一肉厚、冷却均一化、金型温度最適化
接着不足	酸含有率不足、表面汚染	基材温度不足、濡れ不足	基材洗浄、コロナ処理、溶融温度及びニップ条件最適化

注意点

劣化現象	主な原因	発生しやすい条件	外観又は性能への影響	予防策	推奨確認試験
熱酸化劣化	高温、酸素、金属汚染	高温滞留、再加工繰返し	変色、臭気、ゲル、強度低下	滞留短縮、安定剤、設備清掃	熱老化、MFR、色差、引張保持率
膨潤・溶解	有機溶剤との親和性	芳香族、ケトン、エステル、塩素系溶剤	寸法増加、軟化、強度低下	溶剤回避、バリア層採用	実薬品浸漬、質量・寸法・硬度変化
アルカリ中和	カルボキシル基と塩基の反応	強アルカリ、高温、長時間	表面白化、膨潤、物性変化	濃度・温度制限、保護層	NaOH/KOH浸漬、IR、質量変化
環境応力割れ	残留応力と薬品の相乗作用	ノッチ、圧入、界面活性剤、溶剤	クラック、漏れ、破断	応力低減、R付与、アニール検討	定ひずみESC、実部品耐久
クリープ変形	低弾性率、温度	長期荷重、高温、締結部	緩み、変形、シール低下	荷重低減、肉厚増加、支持構造	温度別クリープ試験
紫外線劣化	UV、酸素	無安定グレードの屋外使用	黄変、表面亀裂、強度低下	HALS、UV吸収剤、顔料	キセノンアーク、色差、強度保持率
アウトガス・臭気	残留低分子、添加剤、熱分解	高温、真空、長時間滞留	臭気、汚染、接点不良	低アウトガスグレード、脱揮	GC-MS、TML/CVCM、臭気評価

推奨確認試験

実薬品浸漬試験：実濃度、実温度、24～1000 hで質量、寸法、硬度、外観及び引張保持率を測定する。
環境応力割れ試験：実成形品又は定ひずみ試験片に残留応力を与え、洗浄剤、界面活性剤、燃料及び溶剤へ暴露する。
接着耐久試験：Tピール又は180°剥離を、初期、熱水、高温高湿、熱老化及び薬品暴露後に測定する。
ヒートシール・ホットタック試験：温度、圧力、時間、ライン速度及び熟成条件を変えてシール窓を確認する。
熱老化・促進耐候試験：色差、光沢、引張保持率及び界面接着保持率を評価する。
長時間クリープ試験：使用温度、荷重及び寿命を模擬し、締結部、シール部及び荷重部の変形を確認する。
実成形試験：ネックイン、ドローダウン、ブロッキング、ゲル、臭気、黒点及び収縮を確認する。

法規制・認証

法規制・認証	一般的な対応	確認事項
RoHS	対応可能なグレードが存在する	色、添加剤及び製造拠点別の適合証明を確認する。
REACH・SVHC	一般に対応可能	最新候補リスト及びSDSを確認する。
FDA食品接触	適合グレードが存在する	食品種、温度、接触時間及び使用条件を確認する。
EU食品接触規則	適合グレードが存在する	総移行量、特定移行量及び多層構成を確認する。
日本食品衛生法・ポジティブリスト	適合グレードが存在する	樹脂区分、添加剤及び用途条件をメーカー証明で確認する。
UL認証	個別グレード依存	UL 94等級、厚さ、色及びファイル番号を確認する。
医療用途・ISO 10993	限定的	材料名だけでは適合を断定できない。生物学的安全性、抽出物及び変更管理を確認する。
PFAS関連規制	EMAA骨格はフッ素を含まない	添加剤、加工助剤及び多層材に含まれるPFASは別途確認する。

環境・リサイクル性

EMAAは熱可塑性樹脂であり、単一材又は清浄な工程端材では再溶融によるマテリアルリサイクルが可能である。ただし、酸化履歴、ゲル、異物及び異種樹脂混入により接着性、伸び及び外観が低下する場合がある。多層包装ではEMAAが接着層として薄く使用されるため、単独分離が困難であり、全体構成としてのリサイクル適合性を評価する必要がある。バイオベース及び生分解性は材料名だけでは該当せず、個別製品の原料認証を確認する。

価格・供給性

価格区分は一般に「中価格～比較的高価格」であり、汎用LDPE又はLLDPEより高い。国内では代表ブランドの供給があるが、少量購入、特殊MFR、食品接触、耐候及び特注色では最小購入量と納期を確認する必要がある。供給形態は主にペレットであり、フィルム、シート又は粉体は加工メーカーを通じて入手する場合が多い。

比較材料	特徴	EMAAとの違い
ポリエチレン（PE）	低密度、低吸水、耐薬品性、低価格	EMAAは接着性及び極性が高いが、PEは耐薬品性、剛性及び価格で有利な場合がある。
エチレン・酢酸ビニル共重合体（EVA）	柔軟、透明、発泡、ホットメルト	EMAAは金属密着及び酸官能性に優れ、EVAは発泡及び柔軟化設計が広い。
エチレン・メチルメタクリレート共重合体（EMMA）	酸基を持たないメタクリレート系共重合体	EMAAは遊離カルボキシル基を持ち、金属接着及びアルカリ中和挙動が異なる。
エチレン・アクリル酸エチル共重合体（EEA）	柔軟、低温特性、フィラー受容性	EMAAは反応性及び金属接着が高く、EEAはエステル型で酸塩基反応が小さい。
アイオノマー	酸共重合体を金属イオンで部分中和	アイオノマーは透明性、耐摩耗性、反発性及び剛性が向上する。
エチレン・ビニルアルコール共重合体（EVOH）	高酸素バリア性	EVOHはガスバリア性が大幅に高いが、湿度依存性が大きい。EMAAは接着層に適する。
ポリプロピレン（PP）	軽量、高剛性、比較的高耐熱	PPは剛性及び耐熱性、EMAAは接着性及び低温柔軟性に優れる。

代表的なメーカー

メーカー	代表製品・ブランド	概要
ダウ・三井ポリケミカル株式会社	NUCREL™	エチレン・メタクリル酸共重合体の代表的ブランド。押出コーティング、フィルム、接着層、電線、成形品等に使用される。
Dow Inc.	NUCREL™ Acid Copolymers	MAA含有率及びMFRの異なる酸共重合体グレードを展開する。販売地域及び供給窓口は確認が必要である。

ブランド、グレード及び供給体制は変更される場合がある。採用時には最新のメーカー技術資料、SDS、規制適合証明及び供給継続性を確認する。
