発泡ポリプロピレン

概要 / 特徴 / 構造式 / 種類・代表グレード / 成形加工 / 代表的な物性値又は機械的性質 / 耐薬品性 / 製法 / 詳細な利用用途 / 関連材料との比較 / 代表的なメーカー / 関連キーワード

概要

項目	内容
材料名	発泡ポリプロピレン
略記号	EPP、発泡PP、PPフォーム
IUPAC	poly(prop-1-ene)（母材ポリプロピレン）
英語名	Expanded Polypropylene、Expanded Polypropylene Foam、EPP Bead Foam
日本語名・別名	発泡ポリプロピレン、ビーズ法発泡ポリプロピレン、ポリプロピレン発泡体、EPPフォーム
分類	ポリオレフィン系発泡樹脂、熱可塑性独立気泡発泡体、型内発泡成形材料
プラスチック分類	汎用プラスチック系発泡材料。未発泡PPとは設計物性が異なり、軽量構造材、衝撃吸収材、断熱材として用いられる。
化学式又は代表構造	(C₃H₆)_n、[−CH₂−CH(CH₃)−]_n
CAS No.	9003-07-0（母材ポリプロピレンとして）
構造・主成分	ポリプロピレン（PP）を主成分とし、独立気泡とビーズ融着界面からなる。実用品では耐衝撃PP、造核剤、酸化防止剤、着色剤、帯電防止剤、難燃剤などを含む場合がある。
主な用途	自動車バンパーコア、シートコア、ドア衝撃吸収材、通い箱、搬送治具、緩衝包装、断熱容器、HVAC部材、スポーツ用品、保護具、浮力材

発泡ポリプロピレン（EPP）は、ポリプロピレンを主成分とする熱可塑性の独立気泡発泡体である。一般に「EPP」は、予備発泡したPPビーズを金型へ充填し、蒸気加熱で粒子同士を融着させるビーズ法型内発泡品を指す。未発泡PPに比べて見掛け密度が大幅に低く、軽量性、衝撃吸収性、繰返し圧縮後の復元性、断熱性、耐水性を組み合わせられる。

EPPの性能は、母材PPの種類だけでなく、発泡倍率、成形密度、セル径、独立気泡率、ビーズ融着率、成形品厚さ、温度、ひずみ速度に強く依存する。したがって、一般的な樹脂の引張強さや曲げ弾性率だけでは材料選定できず、圧縮応力－ひずみ曲線、吸収エネルギー、圧縮永久ひずみ、繰返し衝撃後の残留変形を用途条件に合わせて評価する必要がある。

自動車の衝撃吸収部材、リターナブル通い箱、精密機器包装、断熱容器、HVAC部材、スポーツ保護具などで広く用いられる。実使用では、グレード、成形密度、温度、薬品濃度、荷重、応力、湿度、接触時間、衝撃速度、試験片形状、成形条件を確認する必要がある。

特徴

長所

非常に軽量であり、重量当たりの衝撃吸収性に優れる。
繰返し衝撃・圧縮後の形状回復性が比較的高い。
独立気泡構造により、断熱性、浮力、耐水性、吸音性を付与できる。
酸、アルカリ、水、低級アルコールに対して一般に良好な耐性を示す。
型内発泡成形により、複雑な三次元形状、肉厚変化、インサート一体化、部品統合が可能である。
無架橋熱可塑性材料であり、回収条件が整えばマテリアルリサイクルが可能である。

短所

未発泡PPに比べ、引張強さ、剛性、表面硬度、寸法精度が低い。
高温又は長期圧縮荷重下でクリープ、へたり、収縮が生じる。
芳香族炭化水素、ハロゲン化溶剤、燃料、鉱油では膨潤・軟化する場合がある。
低表面エネルギーで、接着、塗装、印刷には表面処理又は専用プライマーを要することが多い。
標準グレードは可燃性であり、難燃性はグレード、密度、厚さ、色、試験規格に依存する。
ビーズ模様が残りやすく、高光沢・高平滑外観や微細寸法には不向きである。

項目	内容
外観	白色、黒色、灰色、着色品。成形表面にはビーズ粒界又は梨地状の模様が見られることが多い。
耐熱性	母材PPの融点は一般に約160～170℃であるが、EPP成形体の連続使用温度は一般に80～100℃程度が目安である。荷重下ではより低温からクリープ変形する。
耐薬品性	水、希酸、希アルカリ、低級アルコールには概ね良好である。芳香族炭化水素、塩素系溶剤、燃料油、高温油では膨潤と圧縮特性低下に注意する。
加工性	主加工法はビーズ法型内発泡成形である。切削、熱溶着、表皮一体化、インサート成形が可能である。
分類上の注意	「発泡PP」には押出発泡シート、射出発泡PP、化学架橋フォーム等も含まれ得る。本ページの中心はEPPビーズを用いた型内発泡体である。

構造式

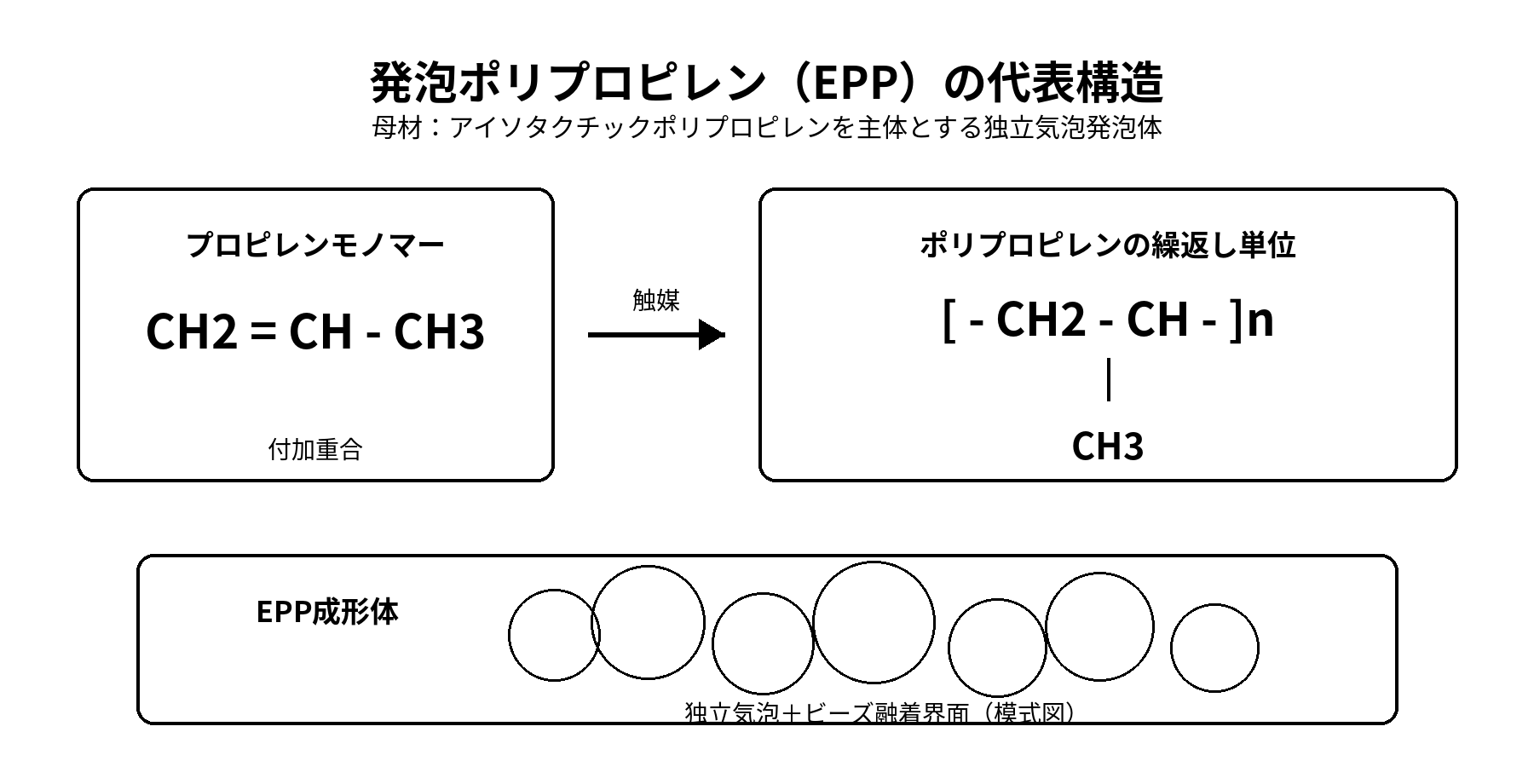

化学式の画像

発泡ポリプロピレンEPPの代表構造

項目	構造・内容
プロピレンモノマー	CH₂=CH−CH₃
ポリプロピレン繰返し単位	[−CH₂−CH(CH₃)−]_n
代表的な重合反応	n CH₂=CH−CH₃ → [−CH₂−CH(CH₃)−]_n
発泡構造	PPセル壁に囲まれた独立気泡と、発泡ビーズ同士の融着界面からなる。

代表的な構造単位

母材は一般にアイソタクチックPPを主体とする結晶性ポリプロピレンである。EPPの化学構造は未発泡PPと同じであり、発泡によって新しい共有結合構造が形成されるわけではない。材料特性の差は、気泡構造、密度、セル壁厚さ、結晶性、融着界面に由来する。

共重合体・変性グレード

耐衝撃性、低温性、発泡性、融着性を調整するため、エチレン－プロピレン系耐衝撃PP、ランダム共重合PP、エラストマー改質PPなどを使用する場合がある。難燃、帯電防止、導電、耐候、低VOC、再生材含有、着色、微粒子ビーズなどの機能グレードも存在する。

種類・代表グレード

種類・グレード区分	主成分又は特徴	長所	短所	主な用途
標準EPP	一般的なPP系発泡ビーズ。成形密度20～100 kg/m³程度が中心。	軽量、復元性、断熱性、耐水性のバランスが良い。	寸法精度、表面平滑性、接着性に制約がある。	自動車衝撃吸収材、通い箱、緩衝材
高密度・高剛性EPP	低発泡倍率又は高密度成形。	圧縮強さ、剛性、寸法保持性が高い。	重量と材料使用量が増え、断熱性が低下する場合がある。	構造コア、荷重支持部、治具
低密度EPP	高発泡倍率。	極めて軽量で断熱性、緩衝性に優れる。	局部圧縮、表面損傷、寸法変化に注意する。	包装、断熱容器、軽量芯材
耐熱EPP	耐熱PP、結晶化制御、耐熱安定剤等を使用。	標準品より高温寸法安定性を高めやすい。	許容温度は荷重、時間、密度に依存する。	自動車、HVAC、温調容器
難燃EPP	難燃剤を配合したグレード。	電気・建築用途の燃焼要求に対応可能な品種がある。	密度、色、厚さで燃焼性が変わり、認証確認が必要である。	電気設備、空調、鉄道・輸送部材
帯電防止・導電EPP	帯電防止剤又は導電性フィラーを配合。	電子部品搬送時の静電気対策が可能である。	表面抵抗は湿度、経時、汚染、成形条件に依存する。	電子部品トレー、搬送箱
耐候EPP	UV安定剤、カーボンブラック等で耐候性を改善。	屋外暴露時の劣化を抑えやすい。	長期屋外使用では実暴露又は促進試験が必要である。	屋外用品、スポーツ・レジャー
再生材含有EPP	工程端材又は再生原料を一部使用。	資源循環、環境負荷低減に寄与する。	色、臭気、機械特性、規制適合の確認が必要である。	自動車、物流、一般産業

成形加工

加工方法	適性	理由・主な注意点
型内ビーズ発泡成形	◎	主加工法である。蒸気加熱によるビーズ融着、ベント設計、冷却条件が品質を支配する。
射出成形	×	EPP成形品そのものの主加工法ではない。インサート部品や未発泡PP部品との複合化には用いられる。
押出発泡成形	△	発泡PPシート・押出フォームには適用されるが、ビーズ法EPPとは製品形態が異なる。
ブロー成形	×	一般的なEPPビーズ成形には適用しない。
圧縮成形	△	熱圧縮による表皮形成、積層、二次成形に用いる場合がある。
真空成形・圧空成形	△	EPP単体には限定的で、発泡PPシート又は表皮材との複合成形で用いられる。
発泡成形	◎	予備発泡ビーズの型内融着が中核工程である。
3Dプリント	×	一般的なEPPビーズ成形材料には不向きである。
切削加工	○	切断、穴加工、トリミングは可能であるが、毛羽、セル潰れ、寸法ばらつきに注意する。
熱板・熱風溶着	○	PP系同士は熱融着可能である。セル潰れと局所収縮を抑える条件設定が必要である。
接着	△	低表面エネルギーのため、コロナ・プラズマ・フレーム処理又はPP用プライマーを要する場合が多い。
塗装・印刷	△	表面処理、プライマー、インモールド表皮等を検討する。
インサート成形	◎	樹脂・金属・繊維部材を金型内に配置し、EPPと一体化できる。引抜き強度と熱膨張差を確認する。

一般的な成形条件の目安

項目	単位	代表範囲	注意点
予備乾燥	－	通常は不要又はグレード指定	ビーズ含水状態は蒸気成形性に影響するため、樹脂ペレットの乾燥概念と区別する。
発泡ビーズ熟成	h	12～72	ビーズ内圧、温度、発泡倍率、供給形態により異なる。
加圧処理	－	グレード指定	空気又はガス加圧を行う場合がある。圧力・時間はメーカー条件に従う。
成形蒸気圧	MPa	0.25～0.55	ゲージ圧の代表目安。母材融点、金型、密度、設備により異なる。
金型温度	℃	100～140	蒸気加熱中の局部温度目安。実際は蒸気圧・凝縮状態で管理される。
冷却	－	水冷・真空冷却・空冷	厚肉部、インサート、寸法精度に応じて冷却時間を設定する。
成形収縮率	%	0.5～3.0	金型補正、密度、蒸気、冷却、養生に依存する。
養生	h	24～168	収縮と寸法安定化のため、用途に応じて温度・時間を設定する。
推奨肉厚	mm	10～150	薄肉部では充填・融着、高肉厚部では冷却と収縮に注意する。
抜き勾配	°	1～5	表面粗さ、深さ、成形収縮により調整する。

接合・表面処理

熱板溶着、熱風溶着、振動溶着は条件により適用可能である。接着剤接合では、表面のビーズ凹凸とPPの低表面エネルギーが課題となるため、コロナ処理、プラズマ処理、フレーム処理、PP用プライマー、機械的アンカー形状を組み合わせる。溶剤接着は一般に適さない。

寸法精度・設計上の注意

EPPは成形密度とセル構造により局部剛性が変化する。肉厚差、蒸気流れ、ベント位置、インサートの熱容量により密度勾配と反りが生じる。短時間の圧縮応力をそのまま長期設計許容応力へ使用せず、使用温度、荷重時間、繰返し回数を含むクリープ・疲労試験で安全率を設定する。

代表的な物性値又は機械的性質

以下は非強化・標準EPP成形体の一般的な代表値又は代表範囲である。発泡倍率、密度、セル径、成形方向、融着率、試験規格により大きく変動するため、比較用の暫定データとして扱い、採用グレードの技術資料と実測値を優先する。

項目	単位	比較用代表値	代表範囲	試験条件・備考	材料状態	信頼度
成形密度	g/cm³	0.02	0.02～0.20	代表的なEPP成形品。高密度特殊品は範囲外となる場合がある。	成形直後又は養生後	B
比重	無次元	0.05	0.02～0.20	成形密度50 kg/m³を代表値とした場合。	養生後	C
かさ密度（発泡ビーズ）	g/cm³	0.03	0.015～0.12	ビーズ供給形態。成形密度とは一致しない。	発泡ビーズ	C
吸水率・24時間	%	0.2	0.1～1.0	独立気泡率、切断面、融着状態で変動する。	23℃水浸漬	C
成形収縮率	%	1.5	0.5～3.0	金型寸法、密度、冷却、養生に依存する。	養生後	C
線膨張係数	10⁻⁵/K	8	6～15	発泡倍率、方向、温度範囲に依存する。	23℃近傍	C
熱伝導率	W/(m・K)	0.039	0.035～0.050	密度、温度、セル径に依存する。	23℃近傍	B
連続使用温度	℃	90	80～100	無荷重又は低荷重の一般目安。荷重下では低く設定する。	長期使用	C
短時間耐熱温度	℃	120	100～130	寸法変化、荷重、時間、グレードに依存する。	短時間	C
低温使用限界	℃	−30	−40～−20	衝撃要求とグレードにより異なる。	短時間～中期	C
圧縮応力・25%ひずみ	MPa	0.25	0.08～1.2	密度20～100 kg/m³程度の代表範囲。試験速度・方向に依存する。	23℃	C
圧縮応力・50%ひずみ	MPa	0.55	0.15～2.0	密度とひずみ速度の影響が大きい。	23℃	C
引張強さ	MPa	0.7	0.3～2.0	ビーズ融着率と密度に強く依存する。	23℃	C
引張破断伸び	%	20	10～40	試験片採取方向、融着界面で変動する。	23℃	C
曲げ弾性率	MPa	18	5～80	発泡体の見掛け弾性率。密度依存性が大きい。	23℃	C
体積抵抗率	Ω・cm	1×10¹⁵	1×10¹⁴～1×10¹⁷	標準絶縁グレードの目安。帯電防止・導電グレードは除く。	23℃、乾燥	C
UL 94燃焼性	－	HB相当	グレード依存	材料群として一律に断定不可。難燃認証グレードは厚さ・色・認証番号を確認する。	指定厚さ	D
限界酸素指数・LOI	%	18	17～19	標準PP系の参考範囲。発泡倍率、難燃剤で変化する。	23℃	D

密度別の傾向

成形密度	一般的な特徴	圧縮・衝撃特性	主な用途
20～35 kg/m³	超軽量・高断熱。局部荷重には弱い。	低荷重で大きく変形し、緩衝ストロークを確保しやすい。	包装、断熱容器、軽量芯材
35～70 kg/m³	軽量性と機械特性のバランスが良い。	自動車・物流で広く使用される密度域。	バンパーコア、通い箱、緩衝材
70～120 kg/m³	剛性、圧縮強さ、寸法保持性が高い。	高荷重・短いストロークでエネルギーを吸収する。	シート構造、治具、荷重支持部
120 kg/m³以上	高密度特殊領域。表面性・強度を高めやすい。	重量増加と断熱低下を伴う。	構造コア、特殊成形品

燃焼性・電気特性の注意

標準EPPは一般に可燃性であり、UL 94等級を材料名だけで断定できない。難燃グレードの認証は、製品番号、色、試験片厚さ、密度、製造拠点を含めて確認する。標準品は電気絶縁性に優れるが帯電しやすいため、電子部品搬送では帯電防止又は導電グレードを選定し、表面抵抗、湿度依存性、摩耗後性能を評価する。

耐薬品性

耐薬品性は母材PPの化学構造だけでなく、発泡倍率、セル構造、ビーズ融着界面、添加剤、表皮材、接着剤、温度、応力、接触時間に依存する。以下は一般的な目安であり、実使用条件で重量変化、寸法変化、外観、圧縮応力、復元率を確認する。

薬品名	濃度	温度	接触条件	応力	評価	主な劣化形態・備考
水	100%	23℃	24 h浸漬	無	◎	影響は一般に小さい。切断面や融着不良部への浸水は確認する。
温水	100%	60℃	168 h浸漬	無	○	寸法変化、圧縮特性低下、セル内圧変化を確認する。
熱水・蒸気	100%	90～120℃	短時間	無	△	軟化、収縮、融着界面変形に注意する。成形時蒸気条件と実使用耐久性は同一ではない。
塩化ナトリウム水溶液	3.5%	23℃	168 h浸漬	無	◎	母材PPは一般に安定。金属インサート部の腐食に注意する。
塩酸	10%	23℃	24 h浸漬	無	◎	一般に良好。高温・高濃度・長期では酸化防止剤や着色剤への影響を確認する。
硫酸	10%	23℃	24 h浸漬	無	○	希薄条件では概ね安定。濃硫酸、高温では酸化・劣化の可能性がある。
硝酸	10%	23℃	24 h浸漬	無	△	酸化性酸であり、濃度・温度上昇により酸化劣化に注意する。
酢酸	10%	23℃	24 h浸漬	無	○	一般に概ね良好。高温・高濃度では確認が必要である。
水酸化ナトリウム	10%	23℃	168 h浸漬	無	◎	一般に良好。高温濃厚アルカリでは添加剤・表皮材を含めて確認する。
アンモニア水	10%	23℃	24 h浸漬	無	◎	母材PPへの影響は一般に小さい。臭気吸着、金属部材、接着層を確認する。
エタノール	100%	23℃	24 h浸漬	無	◎	一般に膨潤しにくい。着色剤、印刷層、接着剤は別途確認する。
イソプロピルアルコール	100%	23℃	24 h浸漬	無	◎	一般に良好。応力下、長期、洗浄反復条件を確認する。
グリセリン	100%	23℃	168 h浸漬	無	◎	一般に良好。
MMB（3-メトキシ-3-メチル-1-ブタノール）	100%	23℃	24 h浸漬	無	○	長時間では重量・寸法変化を確認する。
アセトン	100%	23℃	24 h浸漬	無	○	母材PPは比較的耐えるが、長期接触、応力、添加剤抽出を確認する。
メチルエチルケトン	100%	23℃	24 h浸漬	無	○	長期では膨潤・添加剤抽出に注意する。
酢酸エチル	100%	23℃	24 h浸漬	無	△	膨潤、軟化、重量増加の可能性があり、密度・温度依存性を確認する。
トルエン	100%	23℃	24 h浸漬	無	×	芳香族炭化水素で膨潤・軟化しやすい。高温では影響が増大する。
キシレン	100%	23℃	24 h浸漬	無	×	膨潤・軟化に注意。実部品で寸法・圧縮特性を確認する。
n-ヘキサン	100%	23℃	24 h浸漬	無	△	非極性溶剤であり、長期接触では膨潤する可能性がある。
ミネラルスピリット	100%	23℃	24 h浸漬	無	△	組成差が大きい。膨潤、臭気残留、添加剤抽出を確認する。
ジクロロメタン	100%	23℃	短時間	無	×	ハロゲン化溶剤。膨潤、軟化、表面損傷の可能性が高い。
トリクロロエチレン	100%	23℃	短時間	無	×	膨潤・劣化の可能性が高く、原則として避ける。
ガソリン	市販品	23℃	24 h浸漬	無	△	芳香族成分を含むため、膨潤、軟化、臭気残留に注意する。
軽油	市販品	23℃	168 h浸漬	無	△	長期で重量増加、膨潤、圧縮特性低下を確認する。
潤滑油	鉱油系	23～80℃	長期接触	有・無	○	室温短期は概ね良好だが、高温・長期・荷重下では膨潤とクリープを確認する。
ブレーキ液	グリコール系	23℃	168 h浸漬	無	○	一般に比較的良好だが、添加剤、温度、吸湿状態で確認する。
次亜塩素酸ナトリウム	0.05%	23℃	24 h浸漬	無	○	低濃度短期は概ね使用可能。高濃度、高温、長期では酸化劣化に注意する。
過酸化水素	3%	23℃	24 h浸漬	無	○	低濃度短期は概ね良好。高濃度、高温では酸化防止剤消耗を確認する。
界面活性剤水溶液	1%	40℃	168 h浸漬	無	○	母材は概ね安定。洗浄反復、応力、接着層への影響を確認する。
食品油	100%	23～60℃	長期接触	無	○	一般に使用例があるが、高温長期では吸油、臭気、寸法変化、食品接触適合を確認する。

SP値（溶解度パラメータ）

母材ポリプロピレンの代表的なHildebrand SP値は、一般に約18.0～18.5 MPa^1/2、比較用代表値として18.2 MPa^1/2程度である。EPPは多孔質発泡体であるが、溶剤との熱力学的親和性は主として母材PPに支配される。

ただし、SP値だけでは耐薬品性を決定できない。結晶性、分子サイズ、拡散速度、温度、酸化反応、添加剤抽出、発泡セルへの毛管浸透、応力、接着層を考慮する必要がある。

溶解性の目安

SP値差 Δδ	溶解・膨潤の目安	判定
0～2	膨潤・軟化しやすい	×
2～5	条件により膨潤する	△
5～8	短時間接触では比較的安定	○
8以上	溶解・膨潤しにくい	◎

SP値から見た耐溶剤性

溶剤	SP値 MPa^1/2	EPPとの差 Δδ	評価	実務上の解釈
n-ヘキサン	14.9	−3.3	△	非極性で相互作用しやすく、長期で膨潤に注意する。
ガソリン（代表値）	14～16	−4.2～−2.2	△	組成中の芳香族分により影響が増える。
トルエン	18.2	0.0	×	SP値が近く、膨潤・軟化しやすい。
キシレン	17.8	−0.4	×	SP値が近く、長期接触を避ける。
酢酸エチル	18.2	0.0	△	極性・分子サイズ・結晶性の影響により単純SP差より安定な場合もあるが、確認が必要である。
MEK	19.0	0.8	○	室温短期では比較的安定な場合があるが、長期と応力下を確認する。
アセトン	20.0	1.8	○	PPは結晶性が高く、SP差だけでは過大に危険判定となる場合がある。
IPA	23.5	5.3	◎	一般に良好。
エタノール	26.0	7.8	◎	一般に良好。
水	47.9	29.7	◎	母材PPは疎水性であり、一般に膨潤しにくい。

評価基準は、◎：非常に良好、○：概ね良好、△：注意が必要、×：不適である。上表はSP値による一次スクリーニングであり、実際の耐薬品性表を優先する。特に結晶性PPでは、SP値が近くても室温短時間で直ちに溶解しない場合がある一方、高温・長期では膨潤が急増する。

製法

代表的な製造工程の画像

発泡ポリプロピレンEPPの代表的な製造工程

EPPは、発泡に適したPP系原料を粒子化し、発泡剤を含浸した後、予備発泡、熟成、加圧処理を経て、金型内で蒸気加熱により粒子同士を融着させて製造する。発泡剤にはCO₂や炭化水素系物質などが用いられる場合がある。具体的な発泡剤、含浸法、内圧調整法はメーカー技術により異なる。

化学反応の中心は、プロピレンの付加重合によるPP製造である。発泡工程そのものは主として物理変化であり、発泡剤の溶解、核生成、気泡成長、PPの結晶化、ビーズ表面の熱融着からなる。

工程	主な操作	重要管理因子	主な不良リスク
原料PP製造	プロピレンを配位重合し、発泡に適した分子量・結晶性へ調整する。	MFR、分子量分布、結晶化温度、耐衝撃相	発泡不均一、融着不良
造粒・添加剤混練	核剤、酸化防止剤、着色剤等を混練し、粒径を揃える。	粒径分布、分散、熱履歴	セル粗大化、色むら、異物
発泡剤含浸	加圧下で発泡剤をPP粒子へ含浸する。	温度、圧力、時間、発泡剤量	含浸不足、過発泡
予備発泡	加熱・減圧により所定倍率まで膨張させる。	発泡倍率、セル径、かさ密度	密度ばらつき、セル破れ
熟成・加圧	ビーズ内圧と表面状態を調整する。	熟成時間、温度、内圧、含水	融着不足、収縮
金型充填	ビーズを金型へ搬送・充填する。	充填密度、静電気、ベント、流路	充填不足、密度勾配
蒸気加熱・融着	蒸気でビーズ表面を軟化させ、一体化する。	蒸気圧、時間、温度均一性	過熱、融着不足、変形
冷却・離型	水、空気、真空等で冷却し離型する。	冷却速度、型内圧、離型時温度	収縮、反り、表面凹み
養生・検査	寸法を安定化し、密度・融着・物性を確認する。	温湿度、時間、検査位置	後収縮、ロット差

詳細な利用用途

分野	用途例	採用理由	注意点
自動車	バンパーコア、ドアパッド、シートコア、ヘッドレスト、ツールボックス、荷室部材	軽量、衝撃吸収、繰返し復元性、部品統合	温度、衝突速度、密度分布、難燃性、VOC・臭気を確認する。
電気・電子	機器緩衝材、電池周辺保護材、搬送トレー、絶縁スペーサー	軽量、絶縁、緩衝、帯電防止グレード選択が可能	難燃認証、表面抵抗、アウトガス、清浄性を確認する。
機械・物流	通い箱、搬送治具、パレット芯材、保護カバー	繰返し使用、耐水、耐衝撃、軽量	摩耗粉、寸法精度、荷重クリープ、洗浄剤耐性を確認する。
食品・保冷	保冷箱、配送容器、断熱容器、食品搬送材	断熱性、耐水性、軽量、洗浄性	食品接触適合、洗浄温度、臭気移行、傷部の衛生性を確認する。
建築・設備	HVACダクト部材、断熱・防音部材、配管カバー	断熱、吸音、軽量、耐水	燃焼規格、発煙性、屋外耐候性、長期圧縮を確認する。
医療・福祉	保護包装、位置決め部材、補助具芯材	軽量、耐水、形状自由度	医療適合はグレード限定。滅菌、溶出、清浄性を確認する。
スポーツ・レジャー	ヘルメットコア、プロテクター、浮力材、玩具、模型	多重衝撃性、軽量、浮力、成形自由度	衝撃規格、低温、UV、汗・皮脂、破損後交換基準を確認する。
包装	精密機器緩衝材、コーナーパッド、リターナブル包装	衝撃吸収、繰返し利用、軽量	製品質量、落下高さ、共振、帯電、表面擦れを確認する。

用途別選定

用途	適性	理由・注意点
ギア・軸受・ブッシュ	×	精密摺動部品に必要な剛性、寸法精度、耐摩耗性が不足する。
ローラー・摺動板	△	低荷重の緩衝ローラー等には可能性があるが、摩耗粉と変形を確認する。
ポンプ・バルブ部品	×	圧力保持、寸法精度、シール性が不足する。
シール・ガスケット	△	低圧の緩衝シールには使用可能だが、気密・液密用途には専用フォームを優先する。
チューブ・ホース・配管	×	連続中空押出品ではなく、EPPビーズ成形体には不適である。
タンク・容器	△	保冷外装・断熱容器には適するが、液密内槽には不向きである。
フィルム・シート	△	EPPビーズ成形体ではなく、押出発泡PPを検討する。
電気・電子筐体	○	軽量保護筐体には適する。難燃、帯電、寸法、表面性を確認する。
透明カバー・レンズ	×	不透明発泡体であり光学用途には適さない。
自動車内装	◎	軽量、吸音、衝撃吸収、部品統合に優れる。VOC、難燃、外観を確認する。
自動車外装・衝撃吸収	◎	バンパーコア等で実績が多い。温度別衝突特性と耐候性を確認する。
エンジンルーム周辺	△	耐熱グレードでも温度、油、燃料、難燃性を厳密に確認する。
食品機械部品	△	保護・断熱部材には使用可能。摺動・精密洗浄部品には不向きである。
医療機器部品	△	包装・位置決め材には可能性があるが、医療適合グレードと滅菌耐久を確認する。
半導体搬送	○	帯電防止・導電グレードを選定し、発塵、アウトガス、イオン汚染を確認する。
建築断熱・設備	○	断熱・吸音・耐水に優れる。燃焼規格と長期圧縮を確認する。
屋外部品	△	耐候グレード、黒色、表皮保護が必要となる場合が多い。
接着剤・塗料・コーティング原料	×	EPPは成形発泡体であり、通常はこれらのバインダー原料として使用しない。
複合材料コア	◎	表皮・補強材と一体化し、軽量サンドイッチ構造を形成できる。

品質・成形不良

不良	主な原因	発生しやすい条件	影響	主な対策
融着不良	ビーズ表面の加熱不足、内圧不足、蒸気分布不均一	低蒸気圧、短い加熱時間、ベント不良	引張強さ低下、ビーズ剥離、吸水増加	蒸気条件、内圧、ベント、充填状態を最適化する。
収縮・寸法不足	冷却不足、成形内圧、過発泡	早期離型、肉厚差、密度不均一	寸法不良、反り、表面凹み	冷却・真空条件、養生、金型補正を見直す。
反り	密度勾配、冷却差、インサート熱膨張差	非対称形状、片側加熱、肉厚差	組付け不良、面精度低下	ゲート・ベント、肉厚、冷却、治具養生を最適化する。
表面荒れ・ビーズ模様	ビーズ粒径、金型表面、蒸気条件	低密度、粗粒、融着不足	外観低下、印刷・接着不良	微粒グレード、表皮一体化、金型温度を検討する。
ボイド・充填不足	ビーズ流動不足、静電気、複雑形状	狭い流路、長い充填経路	局部強度低下、外観不良	充填口、エア搬送、帯電対策、金型設計を改善する。
焼け・変色	過熱、長時間蒸気、添加剤劣化	高温、高滞留、局所蒸気集中	色差、臭気、脆化	蒸気圧・時間を下げ、安定剤・排気を確認する。
インサート剥離	機械的係合不足、表面接着不足	平滑PP・金属、熱膨張差	引抜き、異音、隙間	アンカー形状、穴・リブ、表面処理、耐久試験を行う。

注意点・劣化・故障モード

劣化現象	主な原因	発生しやすい条件	外観・性能への影響	予防策	推奨確認試験
熱酸化劣化	PP主鎖の酸化、安定剤消耗	高温、酸素、長時間	黄変、臭気、脆化、圧縮復元性低下	耐熱安定グレード、遮熱、温度低減	熱老化後の圧縮・引張・色差
紫外線劣化	UVによるラジカル生成と酸化	屋外、直射日光、無着色品	粉化、退色、表面亀裂、脆化	UV安定剤、カーボンブラック、表皮保護	キセノンアーク又は屋外暴露
クリープ・へたり	セル壁の粘弾性変形	高温、長期圧縮、高密度局部荷重	厚さ低下、隙間、支持力低下	密度増加、荷重分散、使用温度低減	圧縮クリープ、圧縮永久ひずみ
溶剤膨潤	非極性溶剤の浸透	芳香族炭化水素、燃料、油、高温	重量増加、軟化、寸法変化	耐薬品グレード、遮蔽、接触回避	実薬品浸漬後の寸法・圧縮試験
融着界面破壊	ビーズ間融着不足又は疲労	繰返し衝撃、低融着率、低温	粒界剥離、強度低下	成形条件最適化、融着率管理	引張、曲げ、繰返し衝撃
応力集中破壊	ノッチ、薄肉、インサート周辺応力	急峻形状、締結、圧入、低温	裂け、局部潰れ	R付与、荷重分散、機械締結設計	実部品衝撃・締結耐久
添加剤ブリード・臭気	低分子添加剤又は残留発泡剤	高温、密閉、食品・車室内	表面汚染、臭気、曇り	低VOCグレード、十分な養生	VOC、フォギング、臭気試験
燃焼・溶融滴下	PPの可燃性	着火源、高熱流束	延焼、溶融、煙	難燃グレード、遮炎設計、規格適合	UL 94、FMVSS、鉄道・建築規格
食品・薬液への溶出	添加剤、色材、汚染物の移行	高温接触、油性食品、長時間	規制不適合、臭味移行	食品接触適合グレード、清浄管理	総溶出、特定移行、官能試験

推奨確認試験

用途温度の上限及び下限で、圧縮応力－ひずみ曲線と吸収エネルギーを測定する。
設計荷重を負荷した圧縮クリープ試験を、想定温度・時間の加速条件で実施する。
落下、衝突、繰返し圧縮を実部品形状で行い、残留変形、融着界面破壊、機能維持率を確認する。
実薬品、実濃度、実温度、実接触時間で浸漬し、重量、寸法、外観、圧縮特性を比較する。
屋外用途ではキセノンアーク又は屋外暴露を行い、色差、粉化、引張・圧縮特性を確認する。
電子・車室内用途ではVOC、フォギング、臭気、表面抵抗、アウトガスを確認する。
食品・医療用途では、対象法規に沿った溶出、移行、清浄性、滅菌耐久試験を実施する。

法規制・認証

項目	一般的な考え方	確認事項
RoHS・REACH・SVHC	適合可能なグレードが存在する。材料群全体の一律適合ではない。	製品番号、色、添加剤、製造拠点、最新版証明書を確認する。
ELV・自動車規格	自動車用途で採用実績があるが、OEM規格は個別グレード・成形品で評価する。	VOC、臭気、フォギング、燃焼、リサイクル表示を確認する。
FDA・EU食品接触・日本食品衛生法	食品接触用途向けグレードが存在し得る。	接触食品、温度、時間、添加剤ポジティブリスト、成形品溶出を確認する。
USP Class VI・ISO 10993	一般EPPが自動的に医療適合するわけではない。	医療グレード、製造管理、滅菌、抽出物・溶出物を確認する。
UL認証	難燃・電気用途向け認証グレードが存在する場合がある。	ULファイル、厚さ、密度、色、等級、製造拠点を確認する。
鉄道・建築燃焼規格	標準EPPでは要求を満たさない場合がある。	発煙、毒性、火炎伝播、熱発生率を含む対象規格で評価する。
PFAS関連規制	PP主鎖はフッ素を含まないが、添加剤・離型剤・表面処理は別途確認する。	意図的添加、分析証明、サプライチェーン情報を確認する。
リサイクル表示	PP系として識別可能であるが、発泡体・複合体・インサートにより回収方法が異なる。	材質表示、分解容易性、回収ルートを確認する。

環境・リサイクル性、価格・供給性

項目	評価・内容
熱可塑性／熱硬化性	熱可塑性。一般的なEPPは無架橋PP系である。
マテリアルリサイクル	破砕、減容、再ペレット化が可能である。ただし、低かさ密度、汚染、複合インサート、色混合が課題となる。
ケミカルリサイクル	熱分解油化等の対象となり得るが、地域の設備と受入条件に依存する。
再生材利用	再生材含有グレードが存在する。衝撃、臭気、色、規制適合、ロット安定性を確認する。
生分解性	一般的なPP系EPPは生分解性ではない。バイオベース原料の使用と生分解性は別概念である。
焼却時の注意	主成分は炭素と水素であるが、不完全燃焼ではCO、煙、炭化水素を生じる。難燃剤・添加剤を含む場合は個別確認する。
価格区分	中価格～比較的高価格。EPSより高価になりやすいが、繰返し使用、軽量化、部品統合で総コストが下がる場合がある。
供給形態	発泡ビーズ、成形品、加工品。成形には専用の蒸気成形設備と金型が必要である。
国内入手性	自動車・物流・包装用途で比較的良好。ただし、少量の発泡ビーズ購入や試作成形は供給者・成形業者との調整が必要である。

比較用評価スコア

評価項目	スコア（0～5）	評価理由
引張強度	2	発泡倍率により未発泡PPより大幅に低い。
剛性	2	密度依存であり、高密度品を除き構造樹脂ほど高くない。
衝撃吸収性	5	重量当たりのエネルギー吸収と多重衝撃復元性に優れる。
耐熱性	3	EPS・EPEより有利な場合が多いが、高荷重長期ではクリープが支配する。
低温特性	3	グレードにより実用可能だが、低温脆化と衝撃要求を確認する。
耐薬品性	4	水、酸、アルカリ、アルコールに概ね良好。芳香族溶剤と燃料には注意する。
耐候性	2	無安定品はUV劣化しやすい。耐候グレードで改善可能である。
耐加水分解性	5	PP主鎖は加水分解を受けにくい。
寸法安定性	2	成形収縮、養生、温度、長期荷重の影響を受ける。
低吸水性	5	独立気泡と疎水性PPにより吸水が小さい。
電気絶縁性	4	標準品は良好な絶縁体だが、帯電しやすい。
難燃性	1	標準品は可燃性。難燃グレードは個別認証確認が必要である。
成形自由度	4	型内発泡により複雑な三次元形状とインサート一体化が可能である。
接着性	1	低表面エネルギーと発泡表面のため接着は難しい。
リサイクル性	4	無架橋熱可塑性で再溶融可能だが、回収・異物・密度差が実務上の制約となる。
価格優位性	3	EPSより高価になりやすいが、繰返し使用と部品統合で総コストを低減できる場合がある。

比較材料	特徴	発泡ポリプロピレンとの違い
ポリプロピレン（PP）	未発泡の汎用ポリオレフィン。剛性、耐薬品性、成形性に優れる。	EPPは大幅に軽量で衝撃吸収・断熱性に優れるが、強度、表面平滑性、寸法精度は低い。
発泡ポリエチレン（EPE）	柔軟性、低温特性、緩衝性に優れる発泡ポリオレフィン。	EPPは一般に耐熱性、剛性、圧縮復元性で有利。EPEは柔軟性とシート加工性で有利。
ビーズ法発泡ポリプロピレン	EPPを型内蒸気成形する材料・製品群。	同義又は実質的に同一範囲である。サイト統合時は重複ページ整理が望ましい。
発泡ポリスチレン（EPS）	軽量、断熱、低コストのビーズ発泡体。	EPPは多重衝撃、耐割れ、耐薬品性、耐熱性に優れる傾向がある。EPSはコストと断熱包装で有利。
押出発泡ポリスチレン（XPS）	板状断熱材として高い断熱性と圧縮強さを持つ。	XPSは建築断熱板向け。EPPは立体型内成形、緩衝、繰返し衝撃向け。
ポリウレタンフォーム	軟質から硬質まで設計範囲が広く、クッション・断熱用途に用いる。	EPPは熱可塑性で耐水性とリサイクル性に利点。PUは柔軟性・接着性・断熱設計幅が広い。
EVAフォーム	柔軟性、弾性、低温特性、感触に優れる。	EPPは剛性、耐熱、構造的な衝撃吸収に有利。EVAは柔軟クッションや靴材に有利。
ハニカム・発泡複合芯材	サンドイッチ構造の軽量高剛性芯材。	複合芯材は面材との一体化で高剛性を得る。EPPは単体で三次元成形と衝撃吸収を両立しやすい。

代表的なメーカー

以下は実在する代表例である。供給地域、製品名、グレード構成、規制適合は変更されるため、採用時に各メーカーの最新資料を確認する。

メーカー	代表製品・ブランド	概要
株式会社JSP	ARPRO（アープロ）	EPPビーズ及び成形技術を世界展開する代表メーカー。標準、低密度、高密度、機能性、再生材含有などの製品群がある。
株式会社カネカ	EPERAN-PP（エペラン-PP）	ビーズ法発泡ポリオレフィン材料の代表ブランド。自動車、物流、緩衝、断熱などに展開される。
BASF SE	Neopolen P	欧州を中心に展開されるEPPビーズフォームの代表ブランド。密度別・用途別グレードがある。
